7. Расчет шпоночного соединения, выбор посадок.
Выбираем
соединение ступица колеса – тихоходный
вал шпоночным посредством призматических
шпонок с закругленными концами.

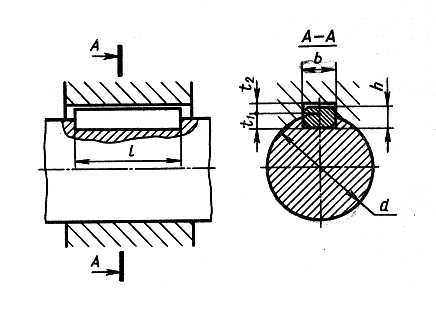

Рис.6.1.
Параметры сечения шпонок возьмем по выходному концу вала т.е. b = 14 мм, h = 9 мм, t1 = 5,5 мм. Расчетная длина шпонки при рекомендуемом допускаемом напряжении [σ] = 130..250 МПа
2 . 103 . T 2 . 103 . 380
Lр= ------------------------ + b = -------------------------- + 14 = 33 мм
dk . ( h - t1) . [σ] 56 . (9 – 5,5).200
принимаем стандартное значение l = 36 мм..
Расчет шпоночных соединений выходных концов валов производить нет необходимости поскольку прочность шпонок обеспечена стандартной длиной участков под ступицу.
Назначим рекомендуемые посадки: вал-колесо – переходная, вал-подшипник – натяг, подшипник-корпус – зазор, шпонки-валы – натяг. Обозначения посадок приведены на чертеже.
8. Выбор и обоснование системы смазки.
Окружная скорость зубчатого колеса V = 0,6 м/с. Контактное напряжение H =491 МПа. По табл. 8.1 [1] принимаем масло И-Г-А-56. Система смазывания зубчатого зацепления и подшипников – картерная. . Глубина погружения колеса в масляную ванну hм < 0,25 d2 = 0.25 . 219 = 55 мм. Примем для выходных концов валов редуктора манжетные уплотнения. Размеры уплотнений по табл. 19.16.[1].
Литература
Дунаев П.Ф., Леликов О.П. Детали машин. Курсовое проектирование. – М.: Высшая школа, 1990. – 399 с.
Куклин Н.Г. и др. Детали машин. – М.: Илекса, 1999. – 392 с.
Иванов М.Н. Детали машин. – М.: Высшая школа, 1998. – 383 с.
Ковалев И.М. Конструирование и расчет на прочность валов редуктора/ Алтайский государственный технический университет им. И.И. Ползунова. – Барнаул: 2004. – 52 с.
Ковалев И.М. Расчет механических передач приводов/ Алтайский государственный технический университет им. И.И. Ползунова. – Барнаул: 2010. – 112 с.
