Экзаменационный билет

Кафедра «Технологии и системы связи»

Дисциплина «Технологии цифровой связи»

Специальность 5В071900 «Теория электрической связи»

1. Кодирование с предсказанием

При передаче речи, телевизионных изображений, данных телеметрии между отсчетами передаваемых сообщений имеются статические (корреляционные) связи. Корреляция характеризует степень взаимосвязи между двумя значениями случайного процесса в различные моменты времени (функция двух моментов времени t₁ и t₂). Наличие таких взаимосвязей позволяет повысить эффективность систем передачи информации.

Такой системой передачи является система, где используется способ передачи с предсказанием. Последовательность корреляционных отсчетов b( kΔt ) = b( k ) исходного сигнала подается на один из входов вычитающего устройства, на другой вход этого устройства подается сигнал предсказания , сформированный из предыдущих отсчетов. Полученный таким образом сигнал ошибки предсказания ε( k ) поступает в тракт передачи .

В сигнале ошибки содержатся сведения, представляющие разность между истинным и предсказанным значениями, поэтому этот способ передачи назывется передачей с предсказанием. На приемной стороне имеется такой же предсказатель, как и на передающей стороне.

Чем сильнее корреляционные связи, тем точнее можно сформировать сигнал предсказания и тем меньшая энергия потребуется для передачи сигнала ошибки по сравнению с передачей исходного сигнала. В системах передачи с предсказанием отсчеты сигнала ошибки подвергают обычным операциям квантования и кодирования. Результатом такого преобразования на передающей стороне являетсядифференциальная импульсно-кодовая модуляция (ДИКМ).

2. Понятия о корректирующих кодах

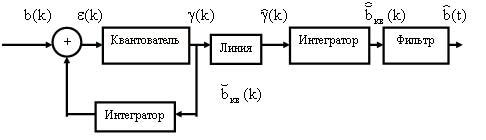

При преобразовании аналогового сигнала в цифровой в АЦП ДМ применяется одноразрядный код, символ которого определяет только знак (полярность) производной аналогового сигнала через интервал дискретизации. Принцип формирования сигнала дельта-модуляции показан на рисунке

Отсчеты b( k ) передаваемого сообщения сравниваются с квантованным отсчетом  , полученным в результате суммирования всех предыдущих квантованных сигналов ошибки:

Задача

Задана вольт-амперная характеристика биполярного транзистора амплитудного модулятора аппроксимированного выражением

i _к = S(Uσ – Uo) при Uσ ≥ Uo

0 при Uσ < Uo

где, i_к - ток коллектора транзистора;

Uσ - напряжение на базе транзистора;

S - крутизна характеристики

Uo - напряжение отсечки

Таблица 4.6.

	0	1	2	3	4	5	6	7	8	9
S, mA/B	100	95	110	85	120	75	115	90	105	80
Uo, B	0,35	0,45	0,55	0,65	0,75	0,40	0,50	0,60	0,70	0,80
Um, B	0,40	0,50	0,45	0,60	0,80	0,45	0,35	0,50	0,55	0,65

Объяснить назначение и виды модуляции.

Изобразить схему транзисторного амплитудного модулятора, пояснить принцип ее работы.

Дать понятие статистической модуляционной характеристики (СМХ). Рассчитать и построить (СМХ) при заданных S, Uo и значения амплитуды высокочастотного напряжения Um.

С помощью СМХ определить оптимальное смещение Eo и допустимую величины амплитуды U_Ω модулирующего напряжения U_Ω cosΩt, соответствующие неискаженной модуляции.

Рассчитать коэффициент модуляции m_am для выбранного режима. Построить спектр и временную диаграмму am сигнала.

Зав кафедрой
