Приложения

Приложение 1

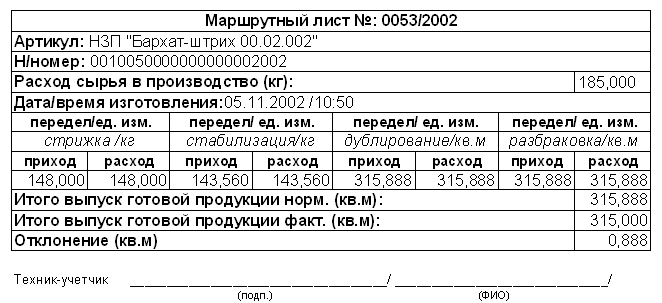

Рис. П.1.1. Маршрутный лист учета движения незавершенного производства

в технологическом процессе МПП

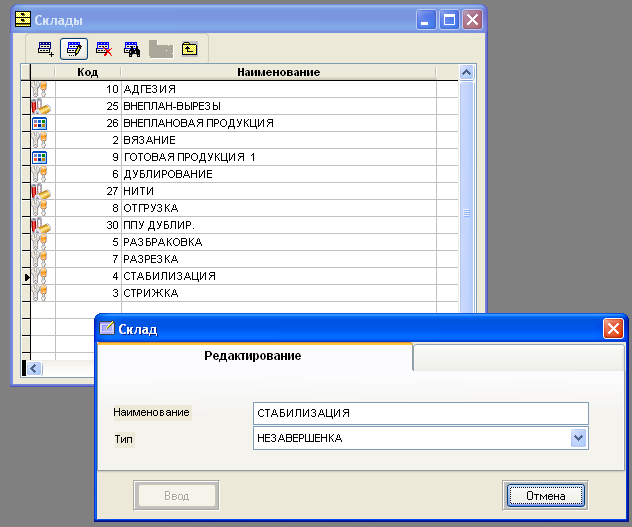

Рис. П.1.2. Экран справочника складов

Рис. П.1.3. Экран моделирования схемы

технологического процесса

Рис. П.1.4. Экран картотеки учета ТМЦ

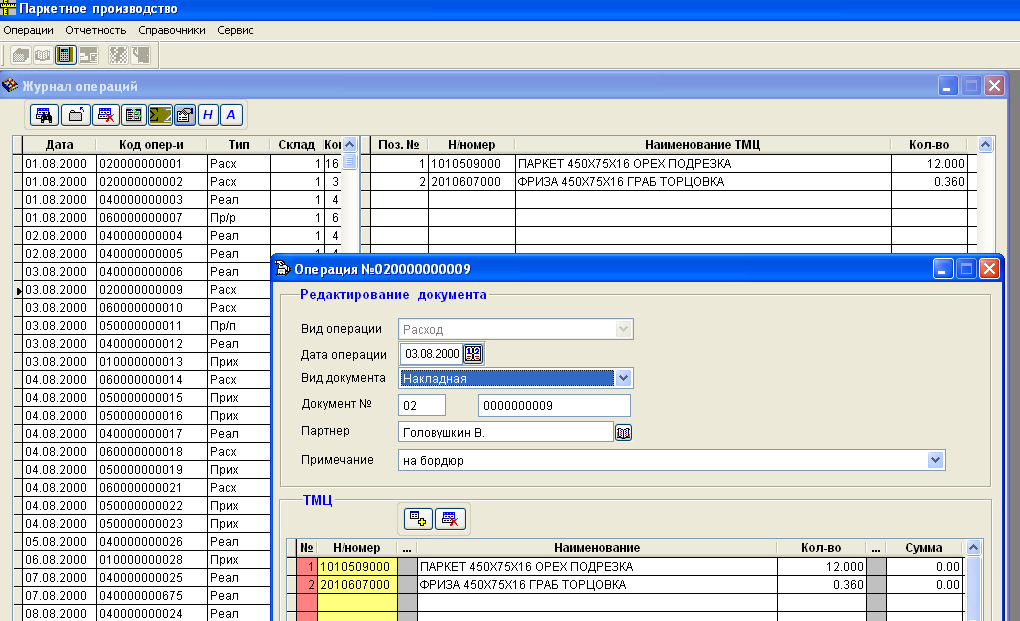

Рис. П.1.5. Экран журнала операций

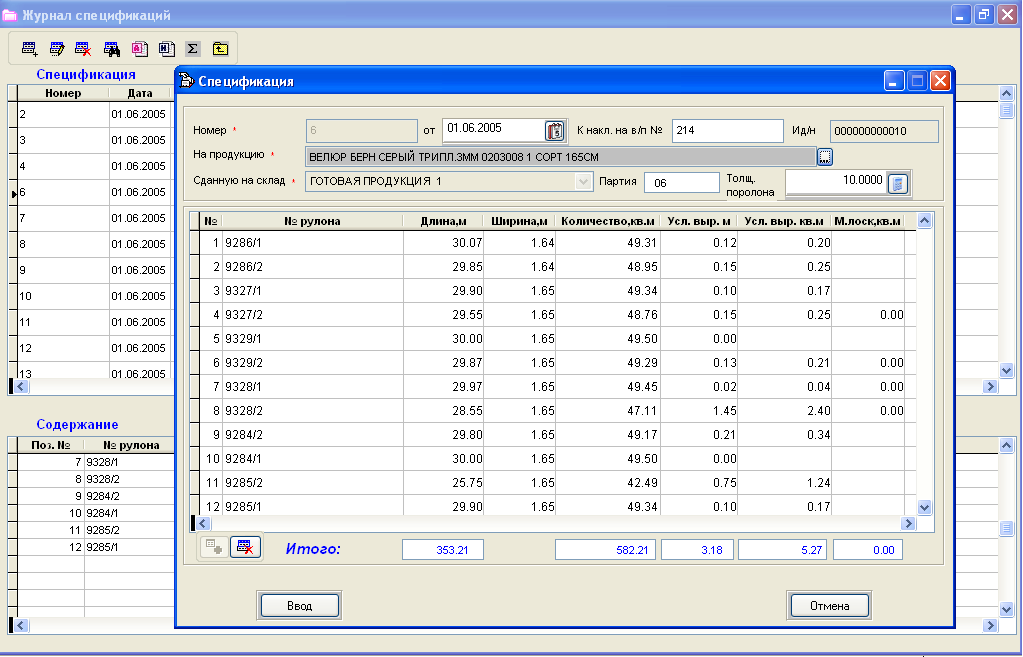

Рис. П.1.6. Экран журнала спецификаций

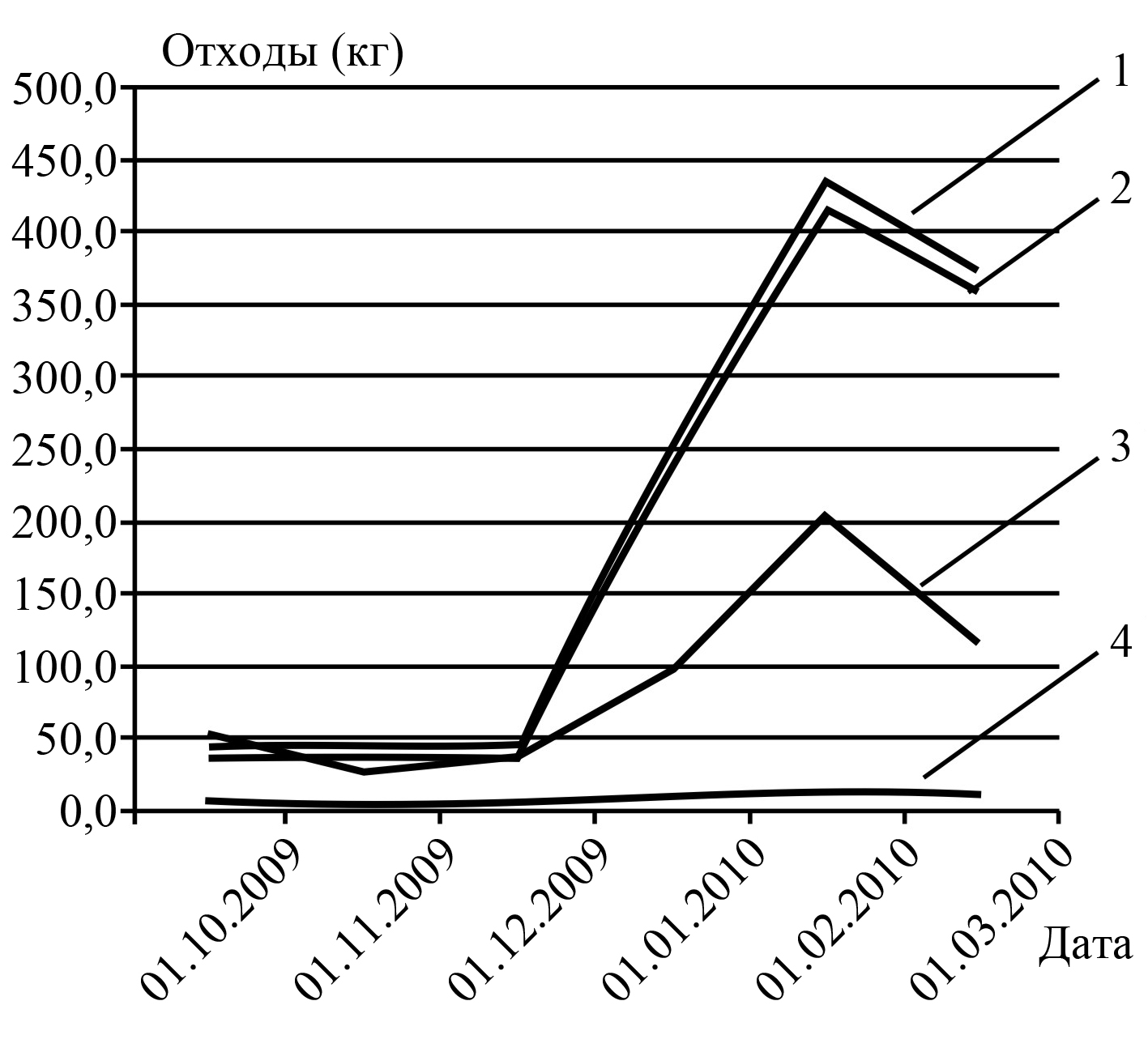

Рис. П.1.7. График образования отходов материального потока на переделе «Стрижка» технологического процесса производства трикотажного полотна типа «Бархат-штрих» (1- фактические отходы, 2- нормативные отходы, 3- среднеквадратичное отклонение, 4-стандартное отклонение)

Анализ производства штучного паркета из паркетной фризы

ПЕРИОД: C 01.08.2000 ПО 01.08.2001

МАТЕРИАЛ: КЛЕН

ТИПОРАЗМЕР: 300Х75Х16

ЕД. ИЗМ.: КВ.М

ПЕРЕРАБОТАНО ФРИЗЫ: 1755.33

ПОСТАВЩИК: Южный филиал

НОРМАТИВНЫЕ ОТХОДЫ В (%): 10

ПРОИЗВЕДЕНО ПАРКЕТА:

Наименование ТМЦ	Количество	% выхода
1	2	3*
ПАРКЕТ КЛЕН 300Х75Х16 НАТУР	1317	75.03
ПАРКЕТ КЛЕН 300Х75Х16 ГЕСТ	81	4.61
ПАРКЕТ КЛЕН 300Х75Х16 ПЕРЛАМУТР	59	3.36
ПАРКЕТ КЛЕН 300Х75Х16 ТОРЦОВКА	38.00	2.16
ПАРКЕТ КЛЕН 300Х75Х16 ПРОГОНКА	45.20	2.58
ПАРКЕТ КЛЕН 300Х75Х16 ПОДРЕЗКА	14	0.80
ИТОГО	1554.2	88.54
Отходы фактические	201.13	11.46
Отклонение от норматива	25.6	1.46

* гр.3=(гр.2*100)/(переработано фризы)

Рис. П.1.8. Аналитический отчет производства штучного паркета

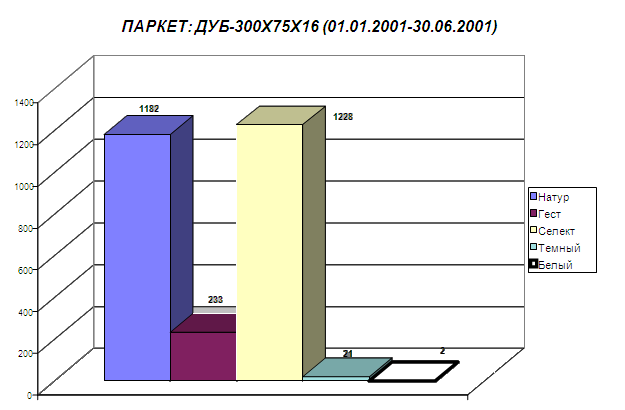

Рис. П.1.9. Графики выхода отдельных видов продукции к общему объему производства штучного паркета в разрезе пород дерева, типоразмеров и видов селекции

Рис. П.1.10. Экран интерактивного отладчика приложения программного комплекса обработки и сбора учетно-производственной информации

Приложение 2

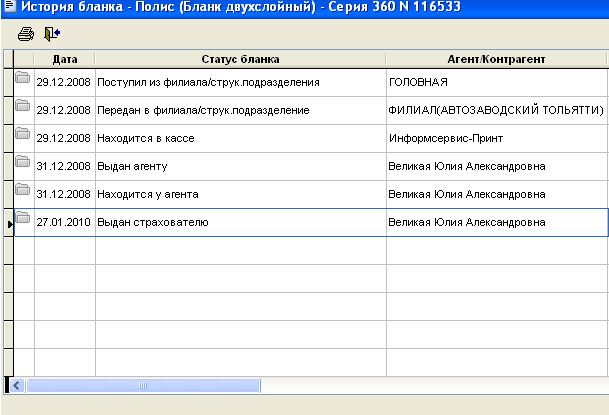

Рис. П.2.1. Экран истории БСО

ОАСО СК
РЕЕСТР ИСПОРЧЕННЫХ И УТРАЧЕННЫХ БСО,
переданных в отдел страхования ОСАГО
июнь 2011 г.
Статус БСО	Наименование БСО	Серия	Номер	Агент
Испорчен
	Страховой полис	ВВВ	1XXXXXXXXX	Андреев Н.С.
	Итого:	1
Утрачен
	Страховой полис	ВВВ	2XXXXXXXXX	Кузина Л.Н.
	Страховой полис	ВВВ	3XXXXXXXXX	Строев О. Н.
	Страховой полис	ВВВ	4XXXXXXXXX	Реброва Л.П.
	Итого:	3
Всего		4

Рис. П.2.2. Реестр испорченных и утраченных бланков строгой отчетности

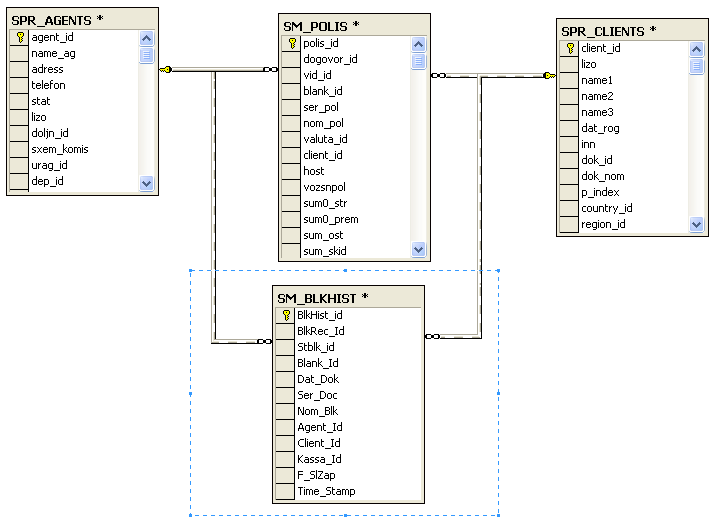

Рис. П.2.3. Фрагмент диаграммы базы данных

страховой АИС (MS SQL Server 2000)

Здесь:

SPR_AGENTS – таблица «Справочник агентов»;

SPR_CLIENTS – таблица «Справочник клиентов»;

SM_POLIS – таблица «Страховой полис»;

SM_BLKHIST – интегрированная в базу данных таблица «История БСО».
