Калибраторы
Калибраторы – это меры, с помощью которых градуируют или проверяют градуировочные характеристики осей (шкал) экрана осциллографа: вертикальной – в единицах напряжения, горизонтальной – в единицах времени. При градуированных осях (шкалах) создается возможность измерения, с одной стороны, амплитуды напряжения исследуемого сигнала, с другой, – длительности импульсов, интервала времени между импульсами и т. п.
В осциллографе содержатся два калибратора: чувствительности (калибратор амплитуды) и длительности.
Калибратор чувствительности – это источник напряжения, по которому устанавливают номинальную чувствительность канала вертикального отклонения
,
где
,
см/В;
,
см – строго определенное (калиброванное)
видимое отклонение луча;
– строго определенное (калиброванное)
напряжение, подаваемое на вход усилителя
вертикального отклонения.
Согласно формуле (10.4), которую для выражения в см/В можно записать в виде
,
номинальная чувствительность устанавливается регулировкой коэффициента передачи канала.
Когда вертикальная ось экрана проградуирована, то измеряемая амплитуда напряжения находится из соотношения
,
(10.5)
где Н – видимое отклонение луча, вызываемое исследуемым сигналом.
Удобнее располагать значением номинального коэффициента отклонения
Тогда
(10.6)
Размер
,
необходимый для установки чувствительности
или коэффициента отклонения, задается

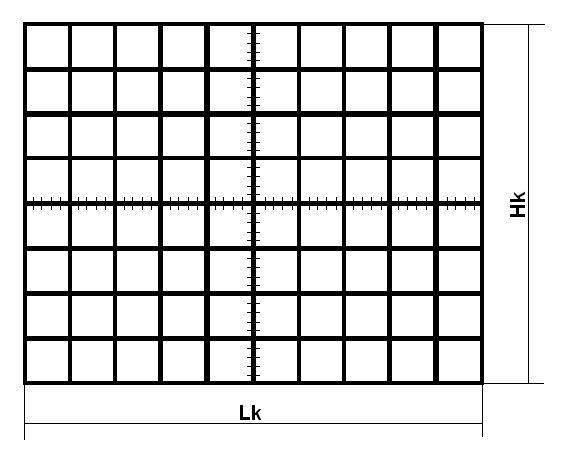

с помощью масштабной сетки (рис.10.10). В
современных осциллографах применяются
ЭЛТ с внутренней масштабной сеткой,
расположенной в плоскости экрана (в той
же плоскости, что и люминофор).
Это конструктивное решение практически исключает погрешности отсчета, обусловленные параллаксом. Такие ЭЛТ называют трубками с внутренней шкалой и беспараллаксным отсчетом. В оcциллографах более старых выпусков перед экраном установлен диск из прозрачного материала, на котором нанесена масштабная сетка. |
|
Рис. 10.10. Масштабная сетка |
Напряжение
вырабатывает калибратор, который может
быть выполнен, например, по схеме
мультивибратора, генерирующего
прямоугольные импульсы размахом
.
Эти импульсы передаются через эмиттерный
повторитель и делитель напряжения на
выход калибратора. Последний соединяют
со входом Y осциллографа.
Калибратор длительности – это мера времени, с помощью которой либо поверяют длительность калиброванной развертки, либо калибруют временной масштаб. В современных осциллографах больше распространен первый вариант.
Калиброванная
по длительности развертка обеспечивает
горизонтальное отклонение луча на
строго определенное расстояние
при
строго определенной длительности
.
Отношение
,
выраженное, например, в мкс/см, определяет
градуировочную характеристику оси
времени или временной масштаб. Числа q
обозначают положения переключателя
длительности развертки. Таким образом,
генератор калиброванной развертки
служит рабочей мерой времени.
Перед началом измерений временных характеристик сигналов (длительности импульса, периода следования импульсов и др.) поверяют длительность развертки по образцовой мере. Функции образцовой меры времени выполняет содержащийся внутри осциллографа кварцевый генератор, вырабатывающий напряжение определенной и стабильной частоты (например, 100 кГц). Этот генератор и называют калибратором длительности. Иногда функции обоих калибраторов совмещены в одном устройстве.
В осциллографах более старых выпусков калибратор длительности представляет собой генератор синусоидальных колебаний ударного возбуждения. Напряжение генератора подается на управляющий электрод или катод электронно-лучевой трубки и модулирует яркость свечения: изображение исследуемого импульса, наблюдаемое на экране трубки, состоит из чередующихся ярких и темных отрезков. Расстояние между серединами ярких (темных) меток равно периоду собственных колебаний контура, включенного в схему генератора. Переключением колебательных контуров изменяют цену калибровочной метки.
В некоторых осциллографах на экране высвечиваются масштабные коэффициенты или отображаются результаты измерений в буквенно-цифровой форме. Имеются приборы, в которых вместо калибраторов применены встроенные цифровые вольтметры, измерители интервалов времени и частотомеры с цифровой индикацией результатов измерений.
|

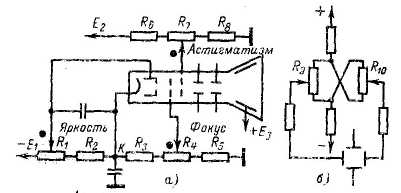

Схема
управления лучом трубки. Питание
ЭЛТ осуществляется постоянными
напряжениями, получаемыми от выпрямителей
(рис. 10.11, а). Яркость регулируется
потенциометром
|
Рис. 10.11. Схемы управления лучом трубки |
Фокусируют
луч с помощью потенциометра
(ручка Фокус),
изменяющего потенциал первого анода.
Дополнительная фокусировка достигается
в результате уменьшения астигматизма
(искажения осциллограммы, связанного
с неодинаковым качеством фокусировки
по обеим осям) путем регулировки
потенциала второго анода с помощью
переменного резистора
(ручка Астигматизм).
Смещение луча по осям X и Y достигается изменением постоянного напряжения между однородными отклоняющими пластинами (рис. 10.11, б).
