Гетеродинный метод
Сущность гетеродинного метода, позволяющего измерять частоту с высокой точностью, заключается в сравнении частоты исследуемого напряжения с частотой напряжения перестраиваемого гетеродина, который заранее проградуирован. Приборы, осуществляющие этот метод, называют гетеродинными частотомерами (вид Ч4). Их применяют в диапазонах высоких и сверхвысоких частот.
Работа
гетеродинного частотомера (рис. 8.4) и
методика измерений сводятся к следующему.
В положении И переключателя П
на смеситель поступают одновременно
напряжения двух частот: измеряемо
и гетеродина
.
На выходе смесителя получаются напряжения
комбинационных частот, в том числе
частоты биений. Гетеродин перестраивают
по частоте до появления нулевых
(низкочастотных) биений, фиксируемых
по индикаторному прибору. Индикатор
может быть тональным (телефоны) или
визуальным (осциллограф, электронно-световая
индикаторная лампа, стрелочный прибор).
После получения нулевых биений по шкале
гетеродина определяют частоту
его напряжения и, следовательно,
,
т. к. при нулевых биениях
.

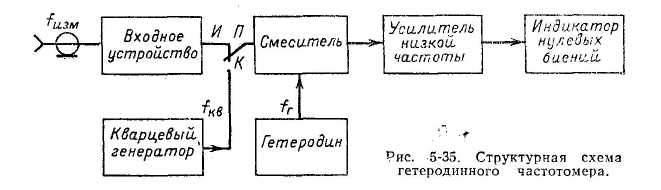

Рис. 8.4. Структурная схема гетеродинного частотомера
Погрешность измерений складывается из погрешности меры, т. е. нестабильности частоты и непостоянства градуировочной характеристики гетеродина, погрешностей сравнения и фиксации нулевых биений.
В схемах многих частотомеров предусмотрен кварцевый генератор, выполняющий функции образцовой меры. С его помощью поверяют и корректируют градуировочную характеристику шкалы гетеродина. Эту операцию производят после предварительного (ориентировочного) измерения неизвестной частоты. При поверке переключатель рода работы ставят в положение К. Помимо гетеродина к смесителю оказывается подключенным кварцевый генератор, напряжение которого содержит много гармоник. Отсчетный лимб гетеродина устанавливают в положение, соответствующее ближайшей к измеряемой частоте гармонике – «кварцевой точке». Индикаторный прибор фиксирует наличие биений, которые при помощи «корректора» гетеродина доводят до нулевых. Если у гетеродина отсутствует «корректор», то шкалу проверяют в соседних по обе стороны от точках, производят линейную интерполяцию и вводят поправку, уточняющую градировочную характеристику. После корректировки кварцевый генератор отключают и на смеситель подают сигнал измеряемой частоты. Гетеродин настраивают на частоту, при которой получаются нулевые биения, и делают окончательный отсчет по его шкале.
При
очень высоких частотах получение
низкочастотных биений затруднительно.
В подобных случаях вместо индикаторного
прибора можно включить низкочастотный
частотомер (например, конденсаторный)
и по нему определять разностную частоту
.
Тогда
(знак поправки
зависит от того, с какой стороны подходят
к
при настройке гетеродина).
В диапазоне СВЧ нередко применяют гетеродины, основная частота напряжения которых во много раз ниже измеряемой. При этом используются высшие гармоники гетеродина. Измеряемая частота сравнивается с частотой n-й гармоники гетеродина при нулевых биениях.
Гетеродинные измерители частоты характеризуются следующими основными параметрами: классом точности, диапазоном измеряемых частот, диапазоном частот гетеродина, значениями опорных частот и их погрешностью, чувствительностью и др.
Предусмотрены
три класса точности гетеродинных
частотомеров
(I,
II, III),
характеризуемые основной относительной
погрешностью:
;
и
(погрешности опорных частот
соответственно
;
и
).
В
качестве примеров гетеродинных
частотомеров могут быть названы приборы:
Ч4-1, измеряющий частоты 125 – 20 000 кГц с
погрешностью
;
Ч4-5, работающий в диапазоне 2,5 – 18 ГГц
(основная погрешность
);
Ч4-4 – Ч4-25, охватывающий диапазон частот
37,5 – 78,3 ГГц.
