Метод дискретного счета Измерение частоты следования импульсов
Формируют
временные ворота калиброванной и
известной длительности
|
б)
а)
а) |
Рис. 8.1. Принцип измерения частоты дискретным счетом |
Откуда
(8.2)
Измерение частоты гармонического напряжения
В
этом случае необходимо предварительно
преобразовать гармоническое напряжение
частотой
(период
)
в периодическую последовательность
коротких импульсов, положение которых
на оси времени соответствует точкам
перехода гармонического напряжения
через ось с производной одного знака
(рис. 8.1, б). Очевидно, частота следования
этих импульсов равна
.
Реализуется метод в приборах, получивших название электронно-счетных или цифровых частотомеров (вид Ч3). Они считают число импульсов, равное числу периодов сигнала измеряемой частоты, за строго калиброванный интервал времени , например за 1 с. Если в течение интервала сосчитано n импульсов, то среднее значение измеряемой частоты за время
(8.3)
Временные
ворота выбирают так, чтобы
=
с, где b
= 0; ±1; ±2 и т. п. Тогда
Гц.
В
случае, когда
= 1 c,
Гц. Результаты измерений фиксируются
в цифровой форме.
Сигнал, частоту которого необходимо измерить, поступает на вход А прибора (рис. 8.2). Формирователь преобразует синусоидальное напряжение измеряемой частоты в последовательность однополярных импульсов, частота следования которых равна частоте синусоидального сигнала.

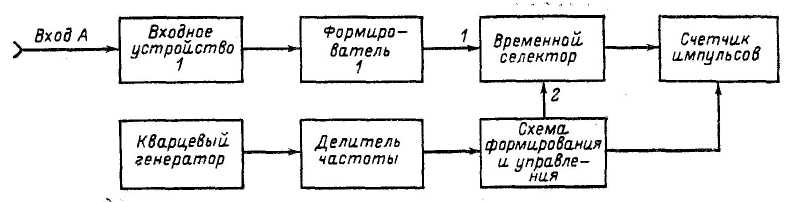

Рис. 8.2. Структурная схема электронно-счетного частотомера
(режим измерения частоты)
Эти импульсы поступают на вход 1 временного селектора. Они проходят в счетчик лишь тогда, когда на входе 2 селектора действует стробирующий импульс (временные ворота) строго определенной длительности. Последний задается кварцевым генератором и окончательно формируется в схеме формирования и управления. Счетчик подсчитывает число импульсов, проходящих на его вход за время действия калиброванного стробирующего импульса.
Делитель
частоты представляет собой набор k
декад, каждая из которых уменьшает
частоту следования импульсов в 10 раз.
Общий коэффициент деления получается
равным
.
В зависимости от числа используемых
декад с различных выходов делителя
могут сниматься импульсы напряжения с
различными частотами следования. Так,
при
= 10 МГц эти частоты составят 1 МГц; 100; 10
и 1 кГц; 100; 10; 1 и 0,1 Гц. Периоды следования
импульсов определяют продолжительности
интервалов времени счета. При этом
используются временные ворота с
длительностями 0,0001; 0,001; 0,01; 1; 10 с.
Схема формирования и управления содержит формирователь временных ворот, реле времени индикации и сброса показаний счетчика на нуль, переключатель видов измерений.
Погрешности измерения частоты электронно-счетным частотомером:
– погрешность
меры определяется нестабильностью
частоты кварцевого генератора,
погрешностью установки частоты генератора
по образцовой частоте при выпуске с
завода-изготовителя и погрешностью
образцовой меры, по которой устанавливалась
частота. Например, средняя относительная
нестабильность частоты кварцевого
генератора частотомера Ч3-39 не превышает
следующих значений:
за 1 с;
за
сутки;
– погрешность преобразования связана с формированием импульсов из напряжения гармонического сигнала;
– погрешность сравнения определяется главным образом погрешностью дискретности, обусловленной тем, что фронт и срез временных ворот не синхронизированы с моментами появления заполняющих ворота импульсов. Максимальное значение абсолютной погрешности дискретности составляет ±1 младшего разряда счета.
Абсолютная погрешность дискретности
,
(8.4)
причем
значение
выражено в герцах, если интервал
выражен в секундах.
Относительная погрешность дискретности
(8.5)
Погрешность фиксации результата сравнения может иметь место только при ненормальном функционировании счетчика (предполагается, что он правильно выбран по емкости и быстродействию).
Предел допускаемой абсолютной погрешности электронно-счетного частотомера
,
(8.6)
где
– общая погрешность меры (кварцевого
генератора).
Соответственно предел допускаемой относительной погрешности, выраженной в процентах от измеряемого значения
(8.7)
В области низких частот погрешность дискретности является определяющей.
