Общая характеристика методов измерения мощности на высоких и сверхвысоких частотах
С увеличением частоты возникают трудности с измерением тока и напряжения. Поэтому в диапазоне 0,001 – 37,5 ГГц измерение мощности является одним из распространенных видов измерений. По своему назначению ваттметры, работающие в этом диапазоне, делятся на две подгруппы: ваттметры поглощаемой мощности (МЗ) и ваттметры проходящей мощности (М2).
Ваттметры поглощаемой мощности применяются, когда необходимо измерить мощность в нагрузке, согласованной с линией передачи или источником сигнала. В этом случае в роли нагрузки выступает сам ваттметр. Ваттметры проходящей мощности служат для измерения мощности в линиях передачи, работающих на произвольную нагрузку. В этом случае ваттметр поглощает лишь незначительную часть энергии, проходящей по линии передачи.
По уровню измеряемых мощностей ваттметры делятся на ваттметры малой мощности (до 10 мВт), средней мощности (10 мВт – 10 Вт) и большой мощности (свыше 10 Вт). По точности (по пределу основной приведенной погрешности) ваттметры подразделяются на восемь классов: 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 15,0; 25,0. По измеряемому параметру они делятся на ваттметры средней мощности и ваттметры импульсной мощности.

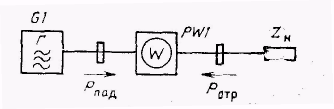

В диапазоне СВЧ важное значение имеет согласование измерителя мощности с генератором и соединительной линией. При измерении максимальной мощности, которую можно получить от генератора или усилителя, используется ваттметр поглощаемой мощности. Включение ваттметра поглощаемой мощности показано на рис. 7.5.
|
Мощность, поступающая в линию и поглощаемая в нагрузке, зависит от электрической длины линии, т. е. от соотношения между геометрической длиной линии и длиной волны колебаний, происходящих в линии. |
Рис. 7.5. Ваттметр поглощаемой мощности |
В диапазоне СВЧ геометрическая длина линии оказывается соизмеримой с длиной волны.
В
случае присоединения нагрузки к
генератору через линию передачи, волновое
сопротивление которой отличается от
полного сопротивления нагрузки,
происходит отражение электромагнитной
волны от нагрузки (
на рис. 7.5) и в линии возникают стоячие
волны. При измерении мощности падающей
волны
,
отдаваемой генератором, необходимо
обеспечить полное согласование выходного
сопротивления исследуемого генератора
с линией передачи и с входным сопротивлением
ваттметра. Показания ваттметра в этом
случае соответствуют выходной мощности
генератора
.
Большинство ваттметров имеет нагрузочные элементы, в которых преобразуется не вся мощность, следовательно
(7.12)
где
– коэффициент преобразования мощности
ваттметра;
– показания ваттметра.
Если с линией передачи не согласована только нагрузка ваттметра, падающая мощность, отдаваемая генератором, определяется по формуле
,
(7.13)
где
– коэффициент стоячей волны напряжения,
обусловленной отражением от нагрузки
ваттметра.
Зависимость
от коэффициента стоячей волны (КСВ)
отношения мощности
,
поглощаемой нагрузкой ваттметра, к
мощности
генератора описывается выражением
.
(7.14)
|

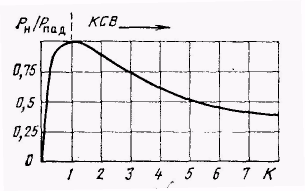

Графически эта зависимость показана на рис. 7.6. Из графика видно, что максимальная мощность, поглощаемая в нагрузке, соответствует = 1, т.е. случаю согласования. |
Рис. 7.6. Зависимость коэффициента стоячей волны |
В
общем случае, когда с линией передачи
не согласованы ни генератор, ни нагрузка
ваттметра, возникают многократные
отражения от ваттметра и генератора.
При этом падающая мощность, воздействующая
на ваттметр, будет зависеть от коэффициентов
стоячей волны
и
,
которые определяются значениями
коэффициентов отражения от нагрузки и
от генератора. Если известны
и
,
оценивают среднюю мощность
, (7.15)
где
и
– наибольшие отклонения измеряемой
мощности от среднего значения, определяемые
из соотношений
;
(7.16)
Для измерения проходящей мощности ваттметр включается в разрыв линии передачи генератор – нагрузка (рис. 7.7). При таком включении волны, отраженные от ваттметра проходящей мощности, |
|
Рис. 7.7. Ваттметр проходящей мощности |
генератора и нагрузки, могут вызывать значительную погрешность измерений.
В отличие от ранее рассмотренного случая отражения могут возникать от обоих концов ваттметра. Ваттметрами поглощаемой мощности можно измерять проходящую мощность, если в разрыв линии генератор – нагрузка включить направленный ответвитель. Для обеспечения согласования выпускаемые генераторы обычно имеют стандартное выходное сопротивление, равное волновому сопротивлению стандартных фидеров (коаксиальных линий) и волноводов.
