Изменение мощности в цепях постоянного тока

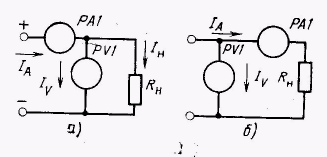

Мощность выделяемую на нагрузке можно измерить косвенным методом. Так как P=UI,то измеряют напряжение на нагрузке и ток, протекающий через нагрузку, и результаты прямых изменений перемножают. Возможны две схемы включения вольтметра PV1 b амперметра PA1
В
схеме (а) ток, измеряемый амперметром
IA
отличается от тока, протекающего через
нагрузку на величину тока протекающего
через вольтметр Iv.
Если
погрешность
метода измерений будет небольшой. Если
это условие не выполняется и сопротивление
нагрузки, соизмеримо с сопротивлением
вольтметра, целесообразно применять
схему (б). В ней ток вольтметра не влияет
на погрешность измерения, так как
амперметр вкл. Последовательно с
нагрузкой и ток Iv
через него не проходит. Но напряжение
измеряется с систематической погрешностью
так как показания вольтметра определяются
не только падением U на сопротивлении
нагрузки, но и падением U на амперметре.
Для высокоомной нагрузки справедливо
,
погрешность будет незначительной.

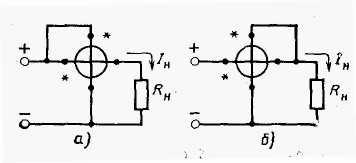

Более просто мощность в цепях постоянного тока измеряется с помощью электродинамического ваттметра. Схемы включают:
Электродинамический стрелочный механизм имеет две обмотки. Показание ваттметра («+» или «-») зависит от направления тока в обмотках катушек. Чтобы отличить «начала» обмоток катушек от их «концов», в ватметрах «начала» обмоток обозначают * или _+. Выводы обозначенные так, называются генераторными выводами или генераторными зажимами. Ваттметр имеет две цепи: одна из них вкл. Последовательно с нагрузкой (обычно это неподвижная катушка), а другая параллельно нагрузке через первую цепь протекает ток нагрузки Ia, ко второй приложено напряжение источника. Первая цепь называется последовательной цепью ваттметра («цепь тока»), а вторая — параллельная («цепь напряжения»). Генераторный зажим токовой обмотки ваттметра всегда включается в сторону источника питания. Генераторный зажим обмотки напряжения для уменьшения методической погрешности можно включать как показано выше на рис.(а*, б*).
Так же при измерении мощности методом вольтметра-амперметра метод. Погрешность возникает из-за шунтирующего действия нагрузки сопротивлением обьотки напряжения и падением U на токовой обмотке. Сравнивая обе схемы можно заметить, что схема а* применима при сравнительно большом Rнагр, а схема б*- при относительно малом Rнагр. Значение сопротивления токовой цепи указывается на циферблате прибора.
Измерение мощности в цепях переменного тока
Схемы
приведенные выше (*) могут применяться
также схемы для измерения мощности на
переменном токе. Показания ваттметра
определяется соотношением P=UI cos
При
этом фазовый сдвиг
между током, протекающим через нагрузку
и напряжением на ней определяется
характером нагрузки, которая может
иметь активные и неактивные составляющие.
Обычно ваттметры электромеханического
типа используются для измерения мощности
в цепях I частотой 50Гц. С увеличением
частоты проявляется индуктивный
характер катушек и точность показаний
ваттметра уменьшается, но рабочая
область частот ваттметров электродинамической
системы может достигать нескольких

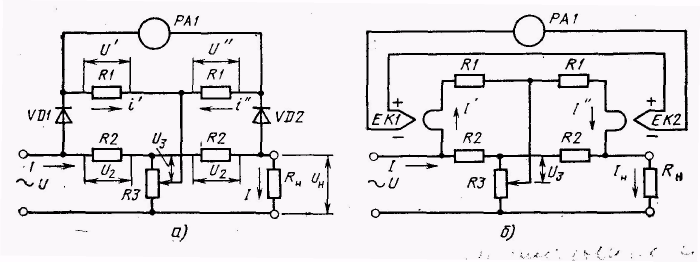

килогерц. Существенное расширение
частотного диапазона достигается в
выпрямительных и термоэлектрических
ваттметрах (рис.а,б). В выпрямительном
ваттметре используют нелинейные
свойства диодов.
В схеме выполняются следующие свойства: R2<<Rn, R3>>Rn. При этом падение напряжения на R2 пропорциональная току (U2=R2i), а напряжение U3 пропорционально входному напряжению U3=mU где m-коэффициент деления делителя R3). Ток i’ вызван суммой напряжений U2 и U3 ,а ток i’’-их разностью. Показания стрелочного прибора пропорционально постоянно составляющей разности токов in=i’-i’’ .
Если диоды обладают одинаковыми ВАХ in=au+bu2 , то токи i’ и i’’ определяются выражениями;
i’=а(u2+u3)+b(u2+u3)2 и i’’=а(u2-u3)+b(u2-u3)2 следовательно in=2au3+4bu2u3
Заменив
U2 и U3
их значениями имеем in=2amu3+4bmui.
Так как выпрямительные ваттметры
строятся для
,
введем u=Umsin
и i=Imsin
.
Подставив значение тока и напряжения
получим:
In=4bmR2UmImcos
+2amUmsin
-2bmR2UmImcos
.
Показания прибора пропорциональны const составляющей I ,
=4cbmR2UmIm
cos
=KUmIm
cos
(
С-градуированный коэффициент, -угол отклонения стрелки, к- коэффициент пропорциональности. Из формулы видно, что отклонения стрелки прибора пропорционально активной мощности.
Схема построенная на термоэлектрических преобразователях работает по тому же принципу, что и рассмотренная
Сопротивление R1 и R2 выбираются так чтобы токи, протекающие через подогреватели термопреобразователей EK1и EK2 с сопротивлением r , были ничтожно малыми по сравнению с током, протекающим через нагрузку. В этом случае
Термо ЭДС пропорциональна квадрату эффективного значения тока, протекающего через подогреватель, т.к. Термоэлектрические преобразователи включены встречно, отклонение стрелки прибора PA 1 пропорционально разности
,
которая
определяется соотношением
Подставляем значения токов получаем
Таким образом, показание прибора, измеряющего разность термо ЭДС, пропорциональна мощности, потребляемой нагрузкой. Термоэлектрические ваттметры работают в диапазоне частот до 1 МГц.
