Как действует рабочее колесо

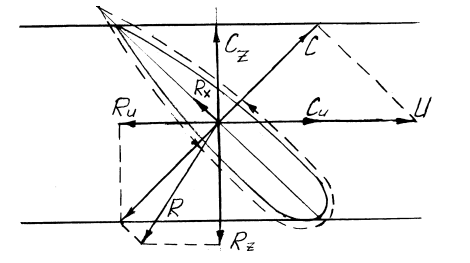

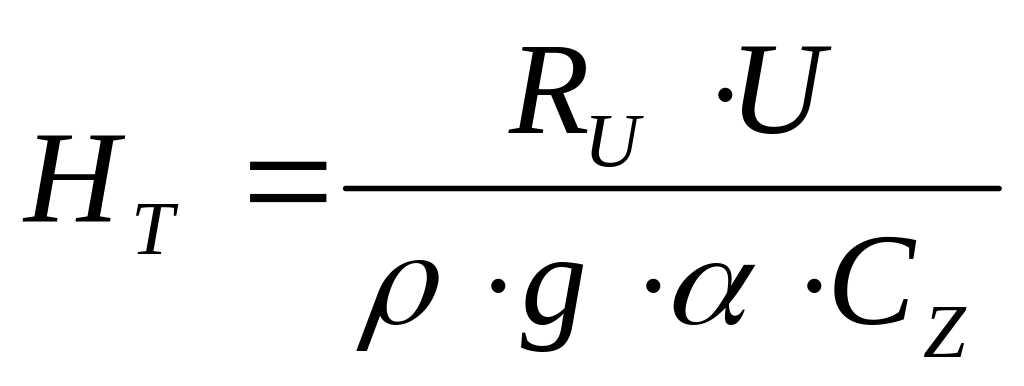

Теоретически напор осевых насосов определяется как отношение работы силы на длине шага лопастей к единице массы жидкости:

.

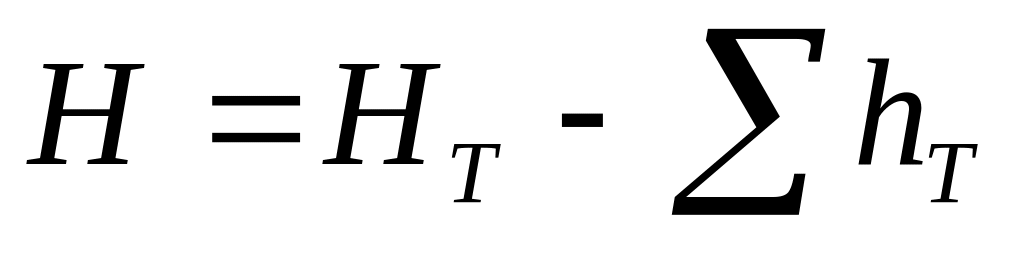

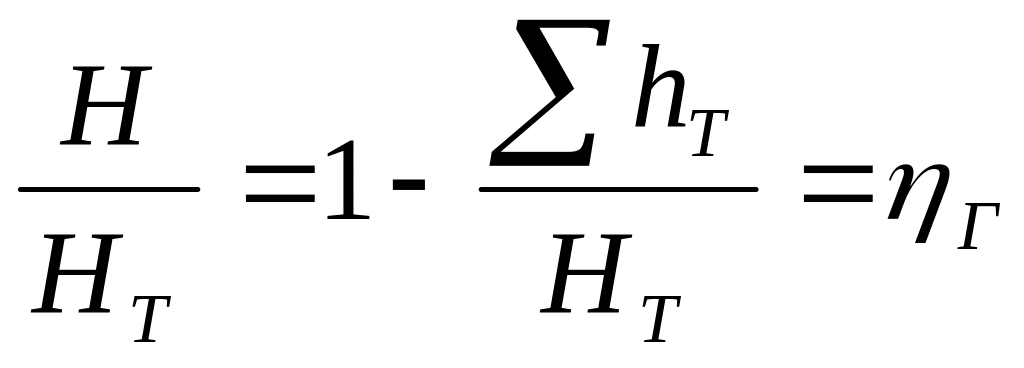

Гидродинамические потери определяются, как работа силы на единицу длинны шага к единице массы жидкости:

;

;

;

;

11

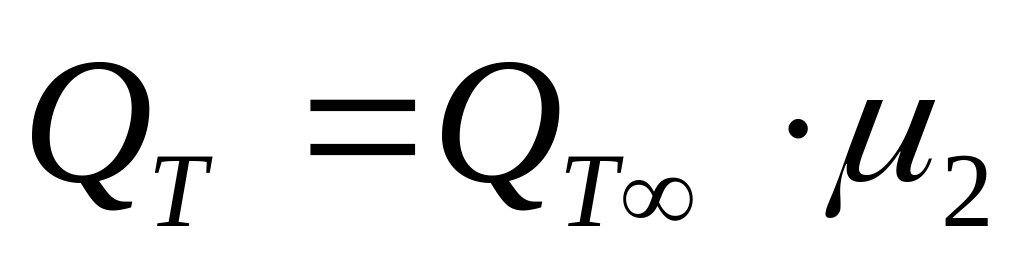

Поршневые насосы – насосы, в которых сообщение энергии жидкости производится с помощью поршня, который совершает возвратно-поступа-тельное движение. Для классификации используются два признака: кратность действия – отношение теоретической подачи насоса за один двойной ход поршня к объему, описанному поршнем за один ход:

.

В соответствии с величиной, поршневые насосы делятся на насосы простого и многократного действия. Двух-, трех-, четырехкратного действия.

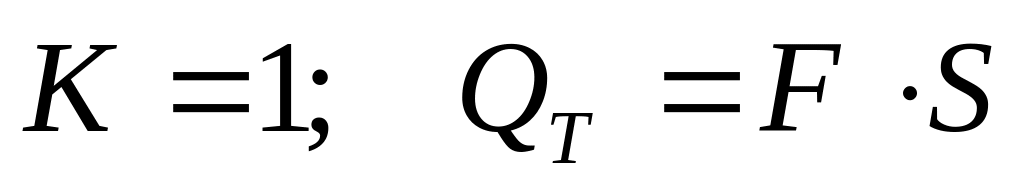

Насос простого действия – одна рабочая полость:

.

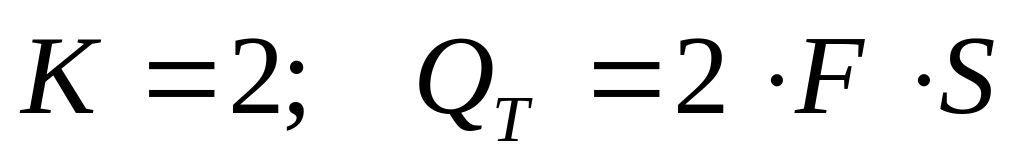

Насос двукратного действия – один цилиндр, две рабочие полости:

(без учета объема штока).

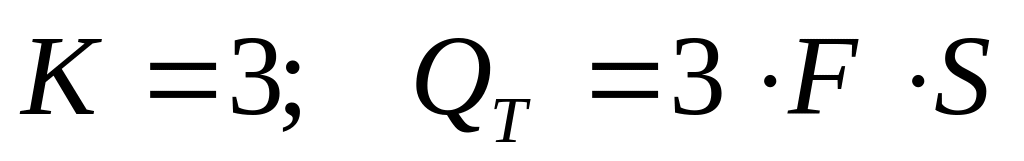

Тройного действия – три цилиндра простого действия и коленчатый вал:

.

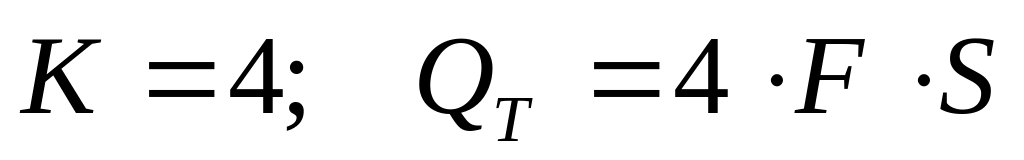

Четырехкратного действия – два цилиндра двукратного действия:

.

В качестве привода поршневого насоса используется электродвигатель и прямодействующие поршневые паровые машины. Достоинства поршневых насосов – высокая самовсасывающая способность, возможность использования для перекачивания смазывающих и не смазывающих жидкостей.Недостатки – сложное устройство, большая масса и габариты. У поршневых насосов прямого и двукратного действия – большая степень напора и подачи.

Рассмотрим на примере приводного насоса простого действия:

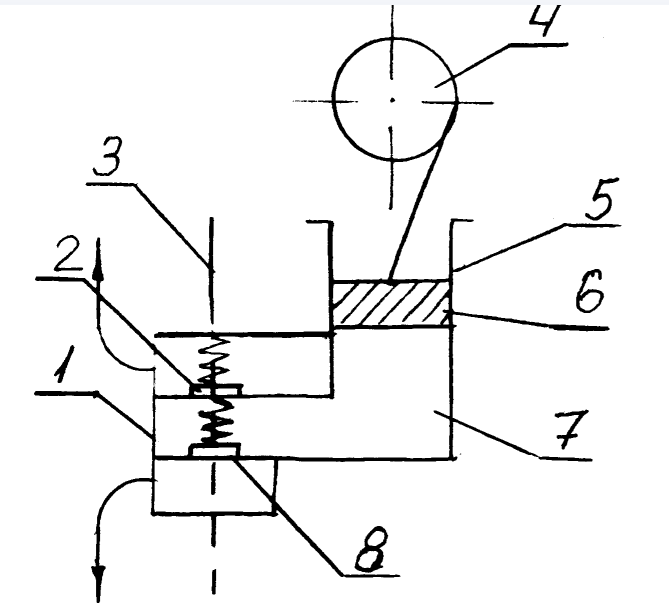

1. – клапанная коробка (3 полости)

   1. всасывающая (нижняя)

   2. промежуточная (сообщена с рабочей полостью)

   3. верхняя (нагнетательная)

2. – нагнетательный клапан

3. – шток клапанов

4. – КШМ

5. – цилиндр

6. – поршень

7. – рабочая полость цилиндра.

8. – всасывающий клапан

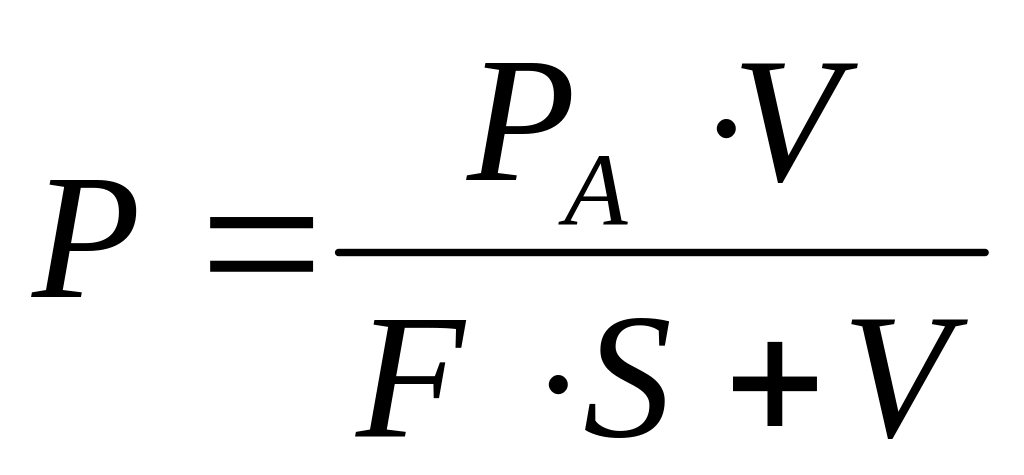

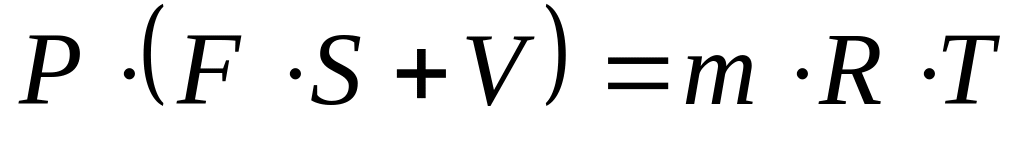

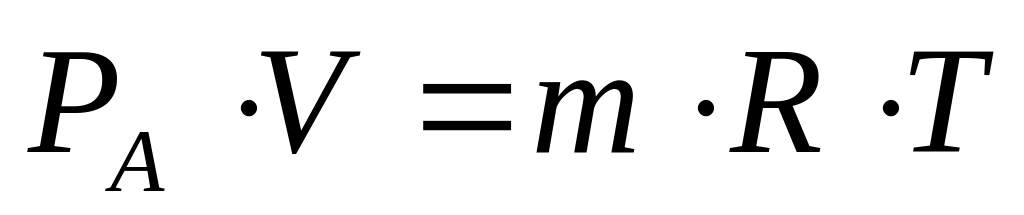

Во время действия насоса, поршень совершает возвратно-поступатель-ное движения. При движении вверх давление в цилиндре понижается, открывается всасывающий клапан. Жидкость из всасывающего трубопровода поступает в цилиндр за счет разности давлений в расходной цистерне. При нагнетании, поршень движется вниз, давление увеличивается, клапан закрывается, нагнетатель открывается. Жидкость поступает в нагнетательный трубопровод через промежуточную полость. Поршневые насосы обладают высокой самовсасывающей способностью. Для пояснения рассмотрим случай, когда насос заполнен воздухом. При движении поршня вверх, объем в цилиндре увеличивается, содержащийся воздух расширяется, а давление понижается, что можно показать уравнениями состояния воздуха:

– начало всасывания,

,

где

– площадь поршня,

– ход поршня.

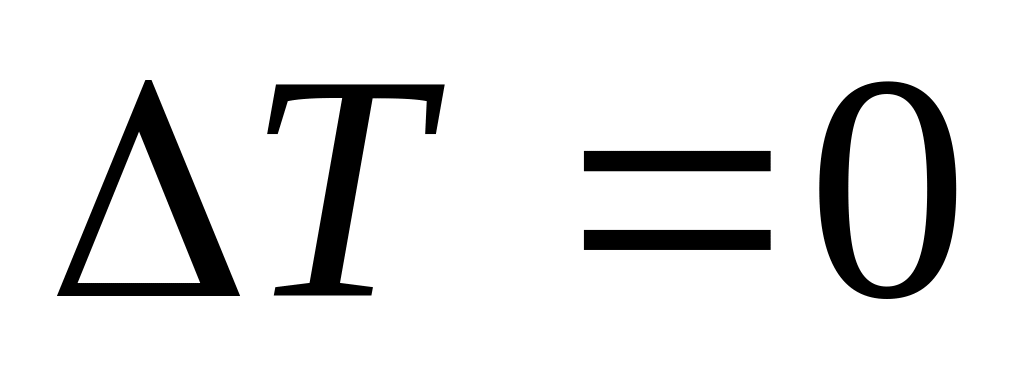

Температура изменяется мало, допускаем, что .

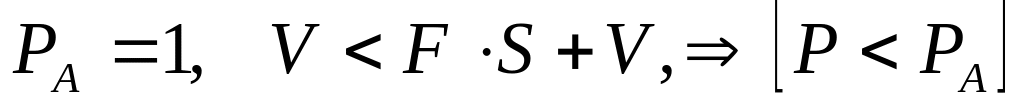

Получаем: ,

,

.

За счет разности давлений жидкость поднимается во всасывающий трубопровод с каждым ходом поршня выше, заполняет цилиндр, и насос начинает нормальную подачу.
