Команда tracer
Эта команда подобна команде PING, обе посылают в точку назначения эхо-пакеты и затем ожидают их возвращения. Отличие пакетов команды TRACERT от пакетов PING заключается в том, что они имеют различный срок жизни (Time to Live, TTL). Каждый маршрутизатор при прохождении через него пакета уменьшает значение поля TTL в нем на единицу. Первые пакеты, отправляемые командой TRACERT имеют TTL=1, поэтому первый маршрутизатор, получив такой пакет и уменьшив на единицу поле TTL, обнаруживает, что пакет не может быть доставлен по адресу (пакет с TTL=0 не передается маршрутизатором) и возвращает сообщение об ошибке, содержащее IP-адрес маршрутизатора. Получив это сообщение, команда выводит на экран информацию об IP-адресе маршрутизатора и отправляет по прежнему адресу эхо-пакет с TTL=2. Количество маршрутизаторов, через которые может пройти пакет, будет каждый раз увеличиваться на единицу до тех пор, пока пакет не достигнет точки назначения. Таким образом, с помощью команды tracert можно получить подробный маршрут прохождения пакетов данных между компьютером, на котором была запущена tracert, и любым удаленным компьютером сети. Это делает tracert весьма ценным средством обнаружения неисправностей в сетевом соединении: в случае возникновения проблемы с подключением к Web-узлу или к какой-нибудь другой службе Internet можно определить участок, на котором она возникла. В операционной системе Windows количество маршрутизаторов, для которых может быть выполнена трассировка маршрута ограничено 30. Этого вполне достаточно в большинстве практических случаев.
Утилита nslookup
Утилита nslookup (англ. name server lookup поиск на сервере имён) -утилита, предоставляющая пользователю интерфейс командной строки для обращения к системе DNS (проще говоря, DNS-клиент). Позволяет задавать различные типы запросов и запрашивать произвольно указываемые сервера.
Утилита nslookup
Утилита nslookup (англ. name server lookup поиск на сервере имён) -утилита, предоставляющая пользователю интерфейс командной строки для обращения к системе DNS (проще говоря, DNS-клиент). Позволяет задавать различные типы запросов и запрашивать произвольно указываемые сервера.
Команда pathping
Предоставляет информацию о латентности (скрытых, не видных на первый взгляд проблемах) сети и потерях данных на промежуточных узлах между исходным пунктом и пунктом назначения. Команда PATHPING выполняет эквивалентное команде TRACERT действие, идентифицируя маршрутизаторы, находящиеся на пути. Затем она периодически в течение заданного времени обменивается эхо-пакетами со всеми маршрутизаторами и на основании числа пакетов, полученных от каждого из них, обрабатывает статистику.
По сравнению с TRACERT, команда PATHPING выполняет трассировку маршрутизации несколько быстрее, так как отводит всего лишь по одному пакету данных на каждый транзитный участок, в отличие от трех пакетов данных команды TRACERT. Однако после определения маршрута PATHPING проводит основательный тест сетевого трафика каждого маршрутизатора, встретившегося на пути от пользовательского до тестируемого таким образом компьютера, посылая ему 100 пакетов данных, аналогичных пакетам команды ping. Затем PATHPING подсчитывает коэффициент потери пакетов и среднее время ожидания ответа для каждого маршрутизатора, выводя результаты своей работы в таблице. На выполнение диагностирующего теста команды PATHPING может уйти довольно много времени. По умолчанию тестирующие пакеты посылаются с задержкой в 250 мс, так что, к примеру, на стандартный тест в 100 пакетов для 12 маршрутизаторов уйдет около 5 минут. При потере же некоторых пакетов время может значительно увеличиться, так как PATHPING проводит в ожидании возвращения посланного пакета до трех секунд. Для того чтобы прервать тест PATHPING, достаточно нажать комбинацию клавиш Ctrl+C.
При выполнении лабораторной работы мною были протестированы несколько сайтов, в том числе иностранные и образовательные:
Drive2.ru – популярный автомобильный ресурс.

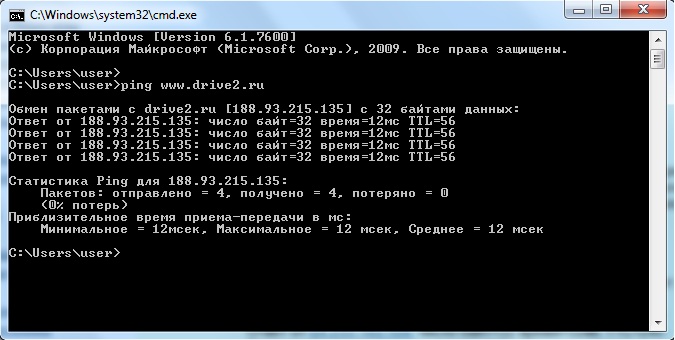

Рис.1 Ping сайта drive2.ru.
Ege.edu.ru – Российский образовательный портал.

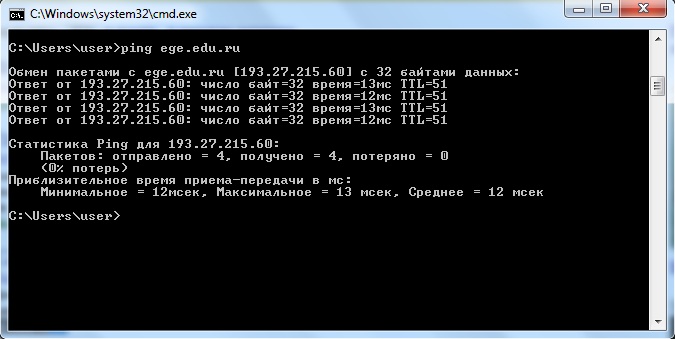

Рис.2 Ping сайта ege.edu.ru.
Vk.com – популярная социальная сеть.

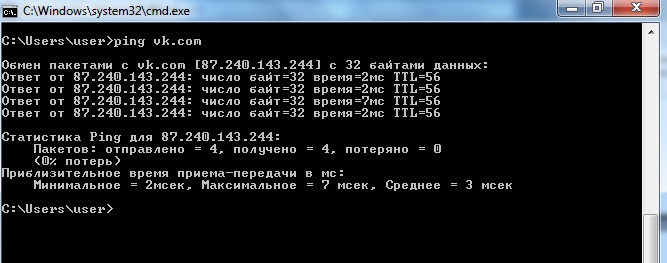

Рти.3 Ping сайта vk.com.
Magov.net – сообщество магов.

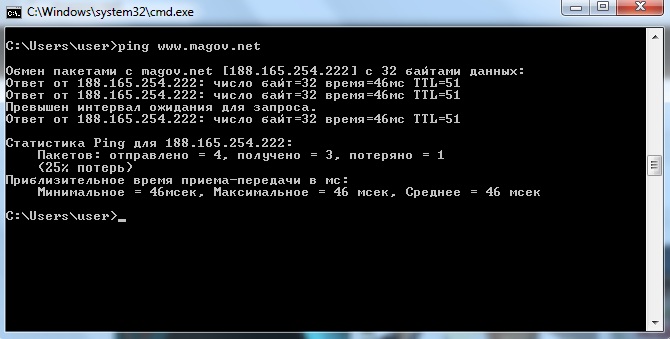

Рис.4 Ping сайта magov.net.
Elisa.fi – сайт сети Финских магазинов электроники.

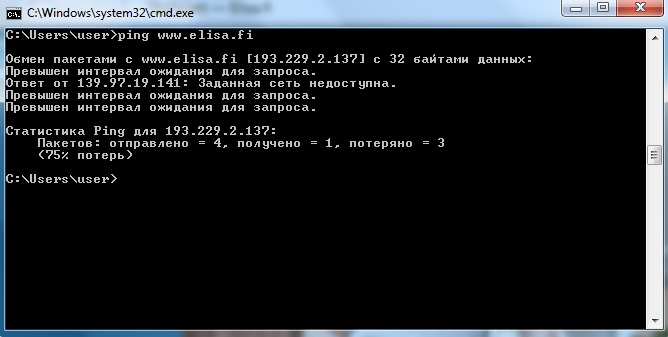

Рис.5 Ping сайта elisa.fi.
Cinematic.by – сайт компании.

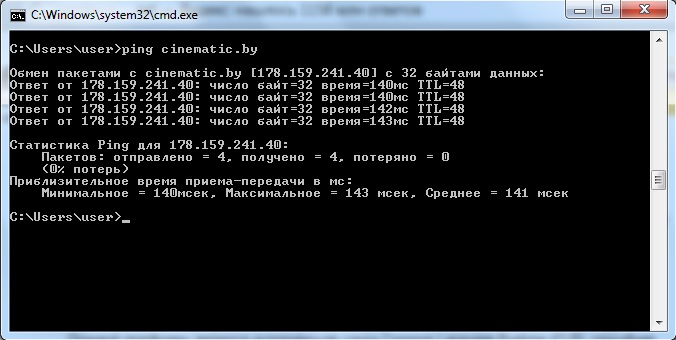

Рис.6 Ping сайта cinematic.by.
Apple.com – сайт корпорации Apple.

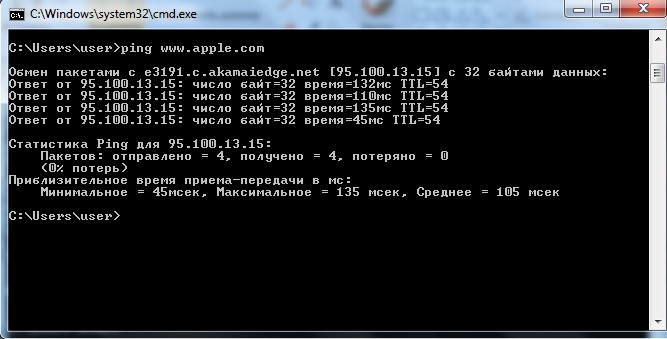

Рис.7 Ping сайта apple.com.
Конфигурация компьютера.

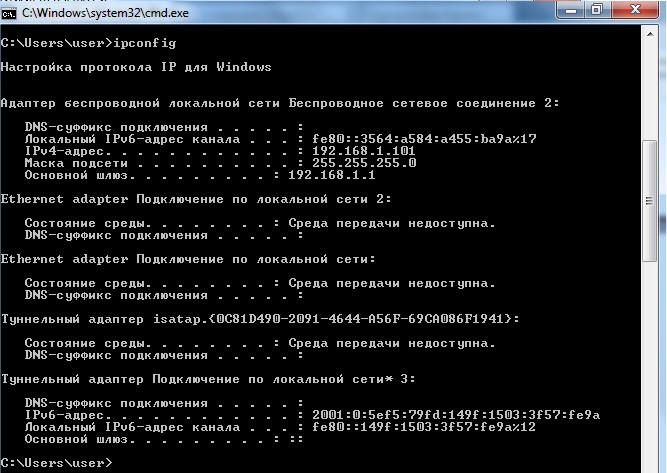

Рис.8 Ipconfig
Активные подключения и прослушиваемы порты TCP.

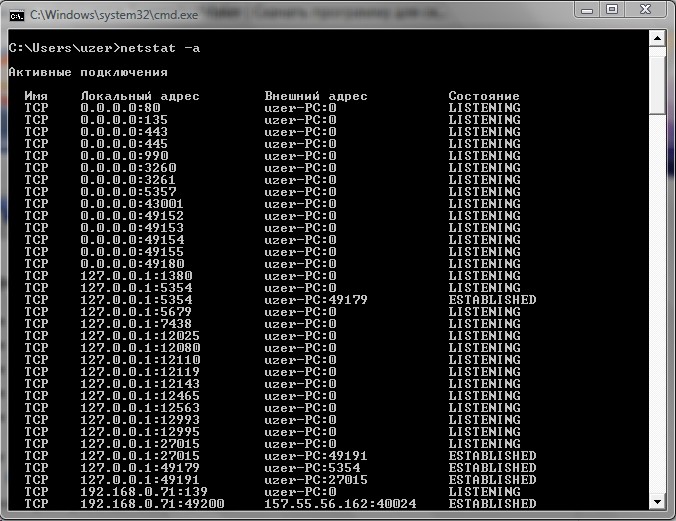

Рис. 9 Netstat –a.
Вывод статистики Ethernet.

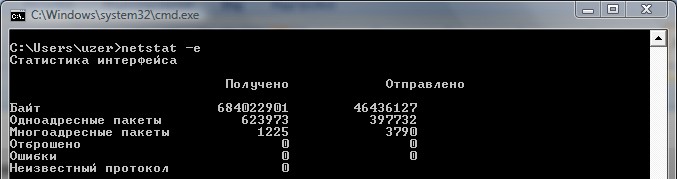

Рис.10 Netstat –e.
Вывод статистики по протоколам.

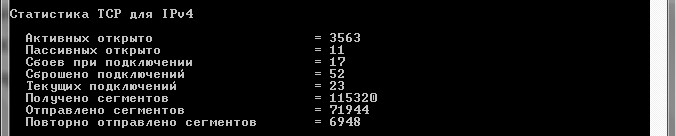

Рис.11 Фрагмент статистики Netstat –s.
Вывод содержимого таблицы маршрутизации IP.

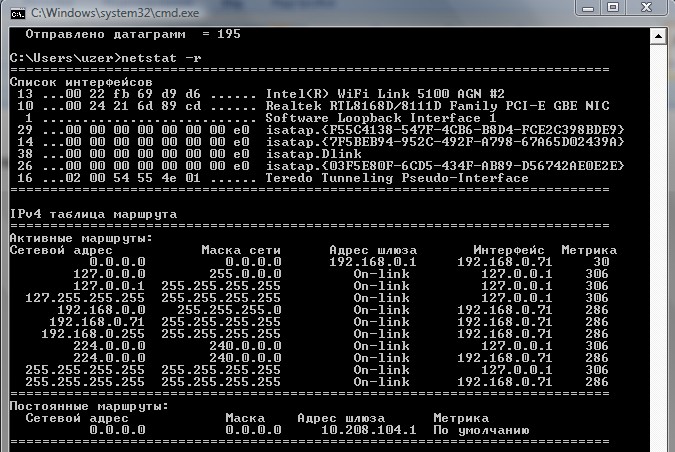

Рис.12 Фрагмент выполнения команды Netstat –r.
Вывод таблиц текущего протокола ARP для всех интерфейсов.

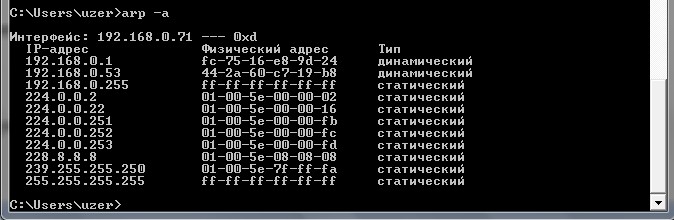

Рис. 13 Arp –a.
Tracert сайта газеты NY Times.

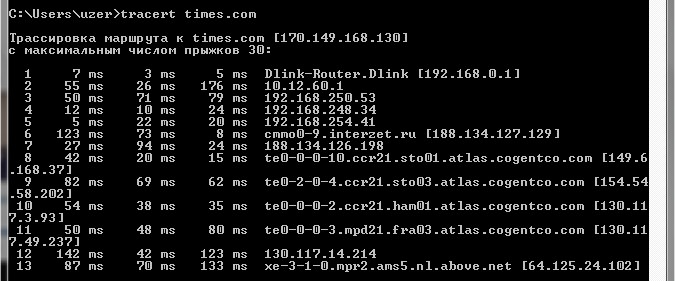

Рис. 14 Tracert NY Times.

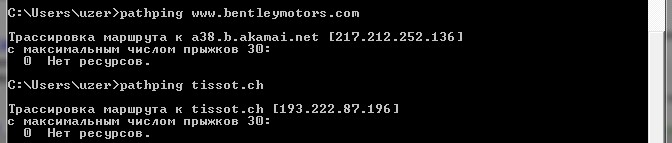

Pathping, та же самая трассировка.
Рис.15 Pathping.
Вывод: как видно по рисункам, лучший доступ обеспечен к сайту vk.com (Петербуржский сайт), затем к Российскому drive2.ru. Худший результат показал Финский сайт elisa.fi, там наблюдается потеря 75% отправленных пакетов. Так же плохой результат показали Американский apple.com и Белорусский cinematic.by долгим временем ответа.
Отсюда можно сделать вывод: чем дальше находится сервер сайта, тем хуже его «пинговать».
В ходе выполнения лабораторной работы мною были получены навыки работы с командной строкой в качестве элемента проверки работоспособности интернет-ресурсов, модема компьютера и качества работы провайдера. Эти навыки могут быть полезны при обнаружении неисправности. Провайдер –«Interzet».
