3 Описание лабораторной установки
Принципиальная схема эксперимента приведена на лицевой части панели лабораторной установки. Цепь накала триода питается от источника переменного напряжения ~ 6,3В.
Питание
сетки и анода осуществляется от источников
постоянного напряжения соответственно
30 и 250 В. Регулировка анодного напряжения
производится потенциометром
.
Напряжение и полярность сетки регулируются
с помощью потенциометра
.
Токи, протекающие в цепях сетки и анода,
измеряются миллиамперметрами mА.
Рабочие характеристики триода получаются
при включенных в цепь анода сопротивлениях
нагрузки R1,
R2,
R3.
При
снятии статических характеристик это
сопротивление должно быть зашунтировано
перемычкой.
4 Выполнение работы
Схема испытаний триода приведена на рисунке 7.

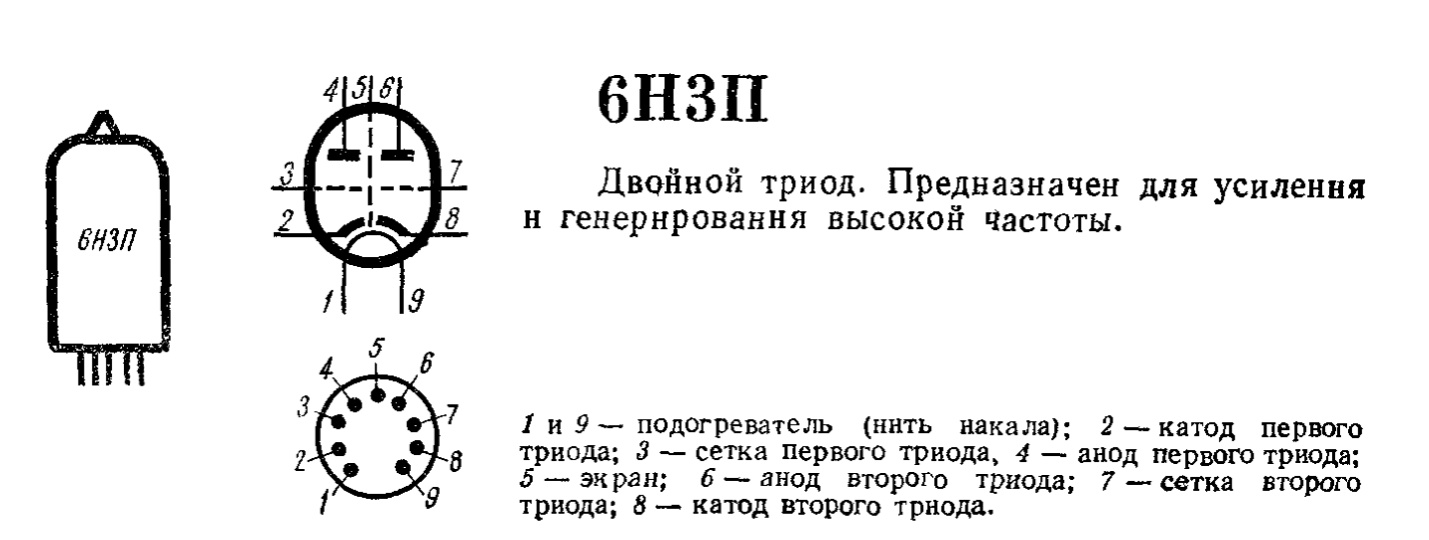

4.1 Паспортные данные двойного триода 6нзп:
Напряжение накала. В,. . . 6,3
Ток накала, мА,. .350
Крутизна характеристики, мА/В,. . 6,00
Внутреннее сопротивление, кОм,. . 6,25
Коэффициент усиления . . . 36±8
Напряжение анода,В,.. 150
Сопротивление в цепи катода, Ом,. . 240
Ток анода, мА,. . . 8.5±3
Емкости, пФ: входная ... 2,8
выходная ... 1,41
проходная ... 1,6
между анодами ... 0,15
Наибольшее напряжение анода, В,. . . 300
Наибольшая мощность рассеяния анода, Вт,. . . 1.5
Наибольшее напряжение катод-подогреватель. В,. . .250
Наибольший ток катода, мА .. .18
Наибольшее сопротивление в цепи сетки, МОм,. . . 1,0

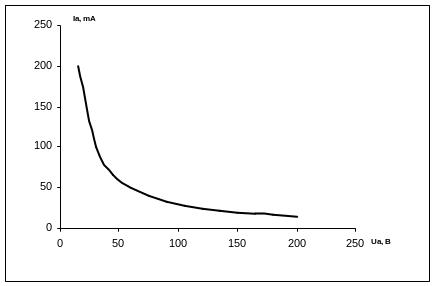

4.2 Расчитаем
и построим кривую допустимого тока для
значений
,
лежащих в принятых для исследований
пределах (
).
То есть, когда будем строить эту кривую
то будем ограничиваться нижным пределом
по току а верхним пределом по напряжению,
так как с увеличением напряжения
уменьшается ток.
Ua |
15 |
30 |
45 |
60 |
75 |
90 |
105 |
120 |
135 |
150 |
165 |
180 |
200 |
Ia |
200 |
100 |
66,7 |
50 |
40 |
33,33 |
28,6 |
25 |
22,2 |
20 |
18,182 |
16,67 |
15 |
4
.3

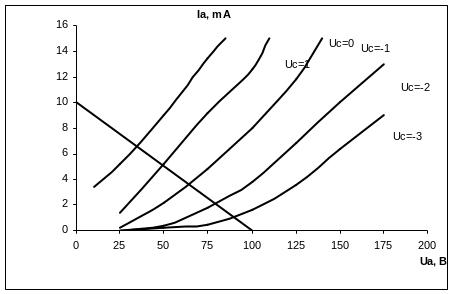

Снимем
семейство статических анодных
характеристик
для напряжений сетки лежащих в интервале
-3В до +1В, изменяя напряжение на сетке
через 1В.
|
Ua |
Ia |
Uc=-3 |
25 |
0 |
50 |
0,2 |
|
75 |
0,5 |
|
100 |
1,6 |
|
125 |
3,6 |
|
150 |
6,4 |
|
175 |
9 |
|
Uc=-2 |
25 |
0 |
50 |
0,4 |
|
75 |
1,8 |
|
100 |
3,8 |
|
125 |
6,8 |
|
150 |
10 |
|
175 |
13 |
|
Uc=-1 |
25 |
0,2 |
50 |
2,2 |
|
75 |
4,8 |
|
100 |
8 |
|
125 |
11,8 |
|
140 |
15 |
|
Uc=0 |
25 |
1,4 |
50 |
5,2 |
|
75 |
9,2 |
|
100 |
12,6 |
|
110 |
15 |
|
Uc=1 |
10 |
3,4 |
25 |
5,2 |
|
50 |
9 |
|
75 |
13,4 |
|
85 |
15 |

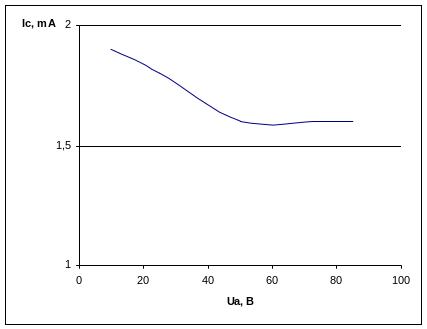

Одновременно
при положительном напряжении на сетке
снимем сеточно-анодные
характеристика триода
.
Таблица значений для этой характеристика
привидена выше. График имеет следующий
вид.
4.4
Снимем
симейство
статических анодно-сеточных характеристик
для значений анодного напряжения
50-200В.
|
Uc |
Ia |
Ic |
Ua=50 |
-3 |
0 |
0 |
-2 |
0,4 |
0 |
|
-1 |
2 |
0 |
|
0 |
5,2 |
0,2 |
|
1 |
9 |
1,6 |
|
Ua=100 |
-3 |
1,8 |
0 |
-2 |
3,8 |
0 |
|
-1 |
7,2 |
0 |
|
0 |
12,6 |
0,2 |
|
0,5 |
15 |
0,9 |
|
Ua=150 |
-3 |
6,6 |
0 |
-2 |
10,4 |
0 |
|
-1 |
15 |
0 |

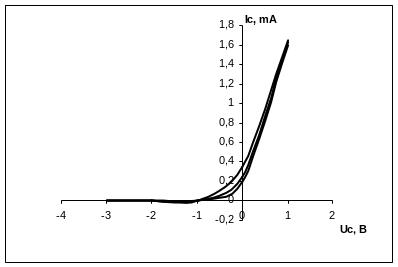

Одновременно
снимем статические сеточные характеристики
для напряжений анода от 25 до 75 В.
|
Uc |
I |
Ua=25 |
-3 |
0 |
-2 |
0 |
|
-1 |
0 |
|
0 |
0,35 |
|
1 |
1,65 |
|
Ua=50 |
-3 |
0 |
-2 |
0 |
|
-1 |
0 |
|
0 |
0,25 |
|
1 |
1,63 |
|
Ua=75 |
-3 |
0 |
-2 |
0 |
|
-1 |
0 |
|
0 |
0,2 |
|
1 |
1,6 |
4
.5

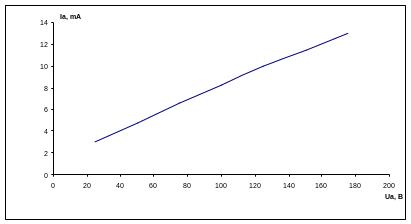

Снимем
рабочие анодно-сеточную
и анодную
характеристики триода при нагрузочных
сопротивлениях
|
Uc |
Ia |
Ua=100 |
-3 |
2,2 |
-2 |
3,4 |
|
-1 |
4,8 |
|
0 |
6,6 |
|
Ua |
Ia |
Ic=1 |
25 |
3 |
50 |
4,8 |
|
75 |
6,6 |
|
100 |
8,2 |
|
125 |
10 |
|
150 |
11,4 |
|
175 |
13 |

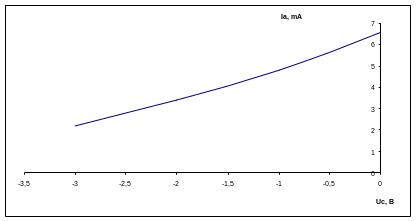

4.6 Используя полученные в п 4.3 статические анодные характеристики, графически построить рабочую анодно-сеточную характеристику для
Полученную
характеристику нанесем на график
экспериментальной рабочей анодно-сеточной
характеристики.
Uc |
Ia |
-3 |
1,1 |
-2 |
2,2 |
-1 |
3,8 |
0 |
5,2 |

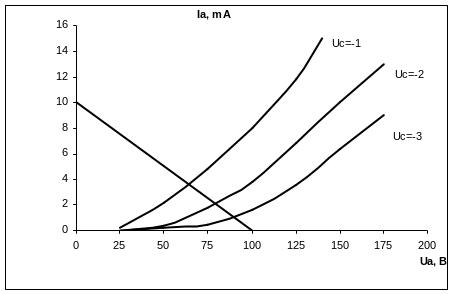

4.7 Найдем
статические параметры триода в точке
пересечения нагрузочной прямой с анодной
характеристикой снятой при
.
Изобразим эту анодную характеристику
и нагрузочную прямую.
Для начала найдем внутреннее сопротивление из первого графика для точки пересечения анодной характеристики с нагрузочной прямой:
Крутизну характеристики будем искать из второго графика для напряжения сетки :
Как известно, коэффициент усиления триода необходимо искать при постоянстве тока на аноде. Для этого проведем на каждом графике горизонтальные прямые, которые проходят через ток анода 4 мА:
По определению проницаемость триода есть величина обратная коэффициенту усиления триода и она соответственно равна:
4.8 Аналитически и графически определим динамическую крутизну характеристик и коэффициент усиления .
Найдем эти коэффициенты аналитически:
Найдем эти коэффициенты графически:
Выводы: на лабораторной роботе мы ознакомились с конструктивными особенностями и физическими основами работы триода типа двойной триод 6НЗП, исследовали его характеристики и параметры. Получили семейство статических анодных характеристик, а также семейство статических анодно-сеточных характеристик, сеточные характеристики.
Научились рощитывать статические параметры триода.
