Подготовка аппаратуры п–302–о к работе Задание на рабочее место.
Изучить требования безопасности на рабочем месте;
Развёртывание аппаратуры П-302.
Внешний осмотр.
Проверка работоспособности аппаратуры «на себя»:
4.1. Проверка источников питания.
4.2. Проверка УУ
4.3. Проверка уровней несущих, контрольных частот и ГТВ.
4.4. Проверка оконечного оборудования линейного тракта
4.5. Проверка преобразовательного оборудования
4.6. Проверка дифференциальных систем
4.7. Проверка канала служебной связи
4.8. Проверка блока ДП.
Проведение ЕТО на рабочем месте.
Подготовка аппаратуры П–302–О к работе включает:
развертывание и внешний осмотр;
подключение источников электропитания;
проверку работоспособности.
При развертывании аппаратуры П–302–О необходимо:
скрепить в стойках упаковки и щиты (2–3 стойки) между собой;
снять крышки упаковок и щитов;
соединить упаковки и щиты между собой кабелями по общей схеме аппаратуры в соответствии с адресами, выгравированными на шильдиках соединительных кабелей и упаковок, заземлить упаковки;
включить в гнезда блоков ПВУ и СС–О микротелефонные трубки.
При внешнем осмотре убедиться в отсутствии явных повреждений на блоках аппаратуры, определить исправность предохранителей и установить все органы коммутации и контроля в положения, указанные в таблице 1.
Источник электропитания (сеть переменного тока 220 В) подключается к гнездам колодки П упаковки ПИТ.
Проверка работоспособности аппаратуры П–302–О включает:
проверку напряжений, уровней несущих и контрольных частот;
проверку оконечного оборудования линейного тракта;
проверку преобразовательного оборудования;
проверку дифференциальных систем соединения;
проверку оборудования канала служебной связи.
Упаковка  |
			Блок  |
			Органы коммутации и управления  |
			В какое положение поставить  |

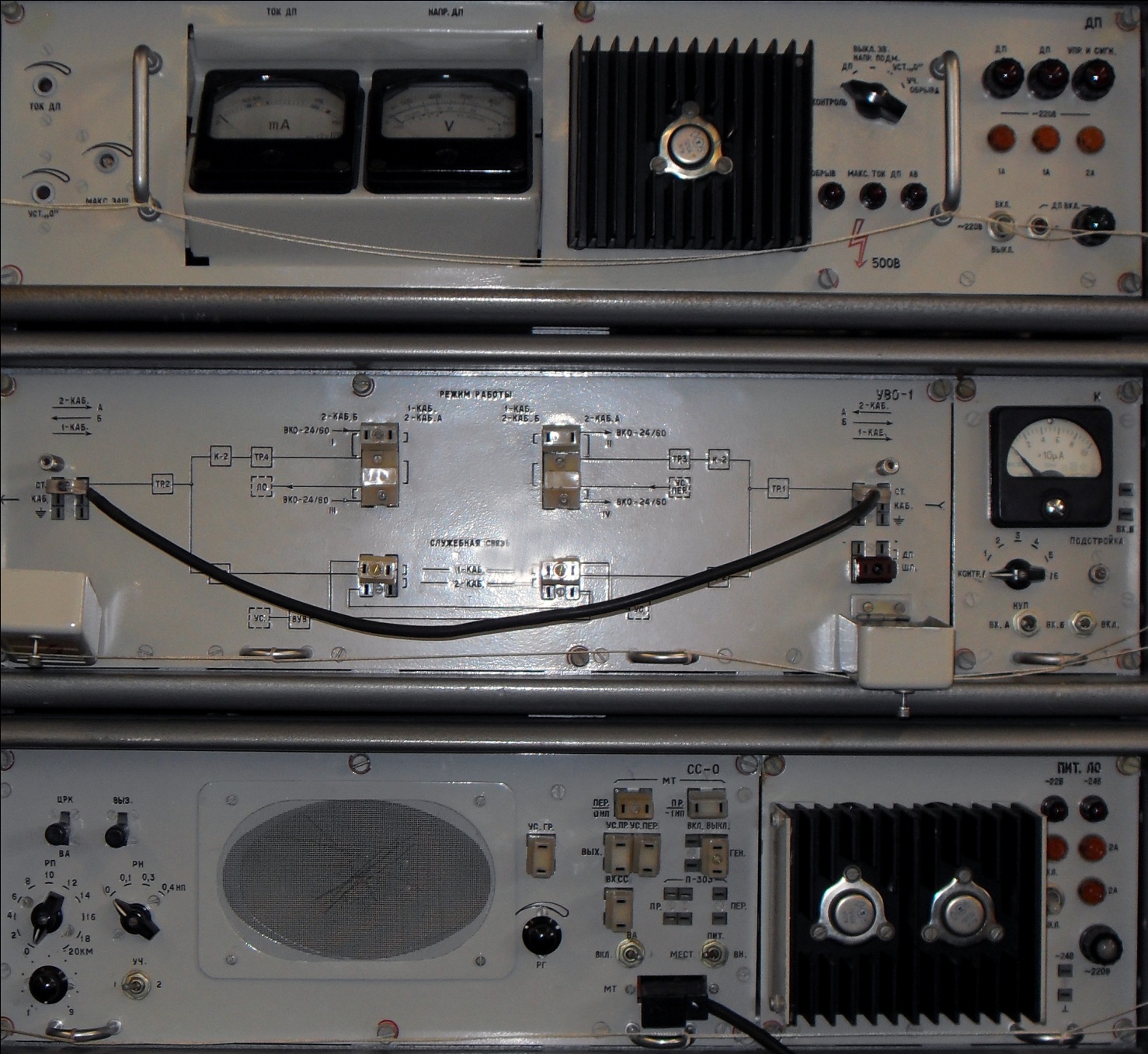

СС–О  |
			СС–О  |
			Ключи ЦРК–ВА и ВЫЗ  |
			Среднее положение  |

Переключатель РП  |
			0  |
		||
Плавный регулятор РП  |
			1  |
		||
Переключатель РН  |
			0  |
		||
Тумблер УЧ  |
			1  |
		||
Четырехконтактные перемычки:
  |
			Снять  |
		||
–ВЫХ. УС. ПР.  |
			ВКЛ.  |
		||
–ВЫХ. УС. ПЕР.  |
			ВКЛ.  |
		||
–ГЕН  |
			ВЫКЛ.  |
		||
–ВХ.СС.  |
			ВКЛ.  |
		||
П–303 (ПР и ПЕР)  |
			ОТКЛ.  |
		||
Тумблер ВА  |
			ВЫКЛ.  |
		||
Тумблер ПИТ  |
			МЕСТ.  |
		||
Регулятор РГ  |
			Любое положение.  |
		||
ПИТ ЛО  |
			Тумблер ВКЛ–ВЫКЛ  |
			ВЫКЛ.  |

Упаковка  |
			Блок  |
			Органы коммутации и управления  |
			В какое положение поставить  |

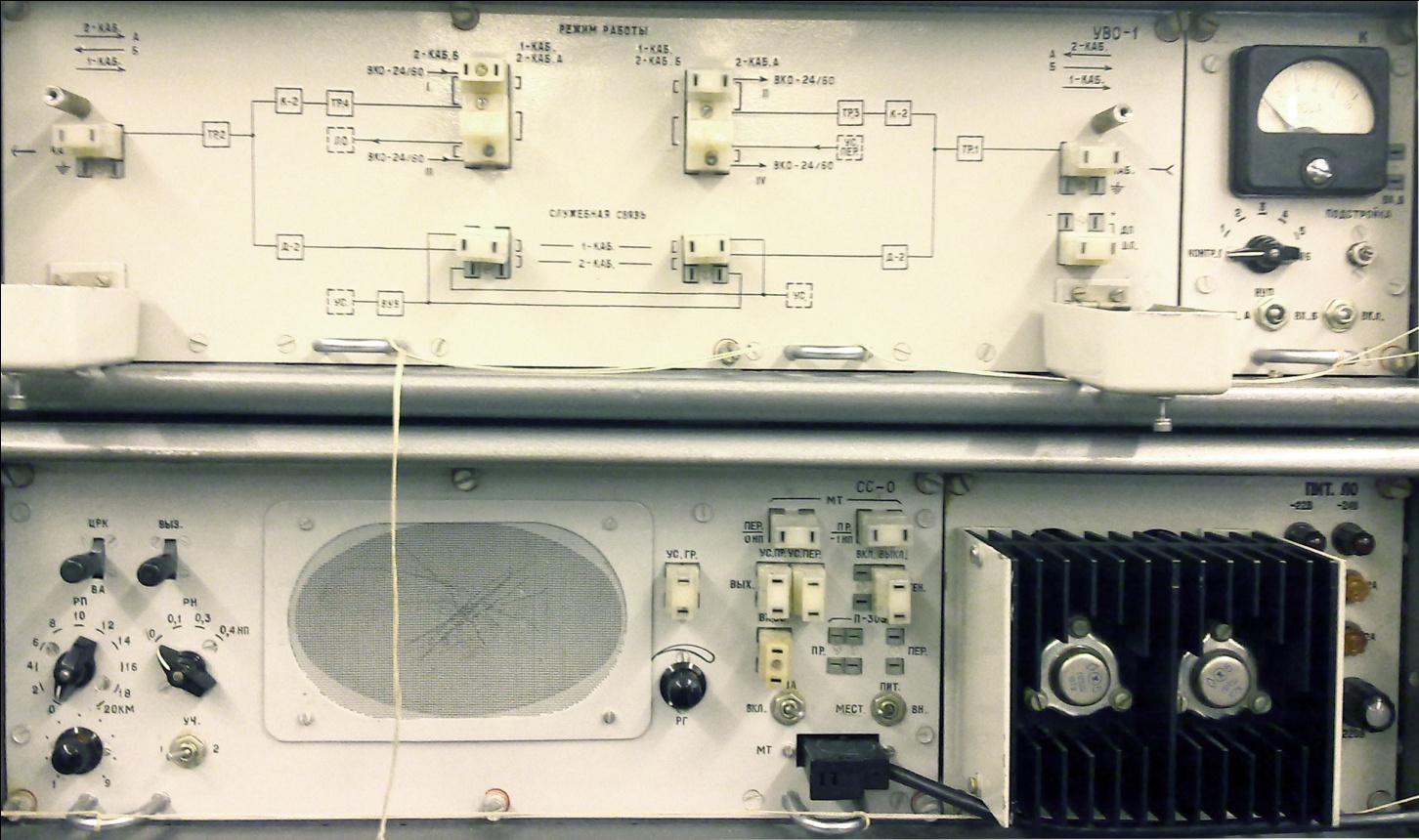

ВКО–12  |
			УВО–1  |
			Четырехконтактные перемычки:  |

  |

–под крышками на передней панели СТ–КАБ  |
			Снять. Гнезда СТ соединить двухпроводным шнуром.  |
		||
ДП–ШЛ  |
			ШЛ  |
		||
– под общей гравировкой РЕЖИМ РАБОТЫ  |
			1 КАБ  |
		||
– под общей гравировкой СЛУЖЕБНАЯ СВЯЗЬ  |
			1 КАБ  |
		||
К  |
			Переключатель НУП  |
			КОНТР  |
		|
Тумблер коммутации входа  |
			ВХ 1  |
		||
Тумблер вкл. Питания  |
			ВЫКЛ.  |

Упаковка  |
		Блок  |
		Органы коммутации и управления  |
		В какое положение поставить  |
	|

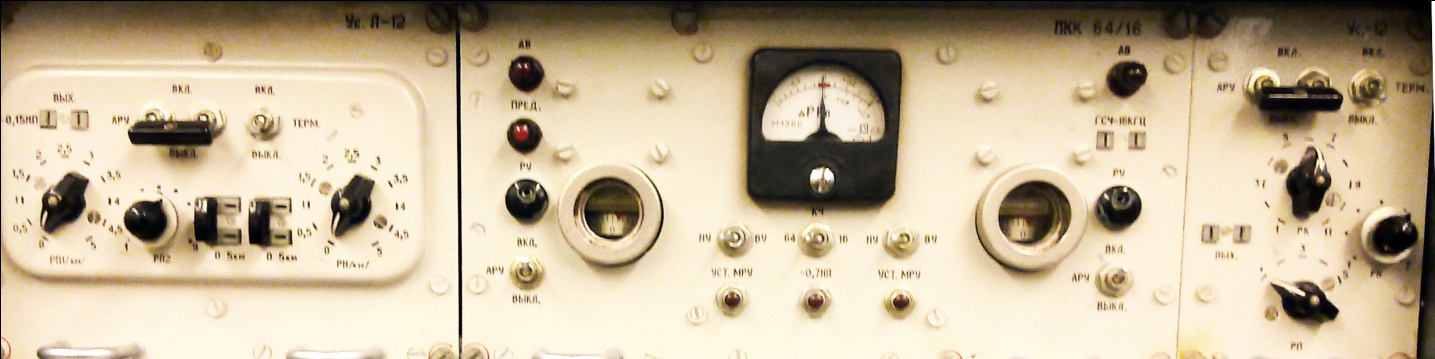

ЛО–12  |
		Ус Л–12  |
		Тумблеры АРУ и ТЕРМ  |
		ВЫКЛ.  |
	|
Переключатели РП1 и РН  |
		0  |
	|||
Регулятор РП2  |
		1  |
	|||
Двухконтактные перемычки 0–5 (две)  |
		0  |
	|||
ПКК–64/16  |
		Тумблеры:  |
		АРУ (два)  |
		ВКЛ.  |
	|
НУ–ВУ и 64/16  |
		Любое положение  |
	|||
Ус–12  |
		Тумблеры АРУ и ТЕРМ  |
		ВЫКЛ.  |
	||
Переключатель РК  |
		Среднее (6)  |
	|||
Переключатель РП  |
		2  |
	|||
Регулятор РН  |
		1  |
	|||
Упаковка  |
		Блок  |
		Органы коммутации и управления  |
		В какое положение поставить  |

ПИТ  |
		ПИТ  |
		Тумблер  |
		ВЫКЛ.  |

Упаковка  |
		Блок  |
		Органы коммутации и управления  |
		В какое положение поставить  |

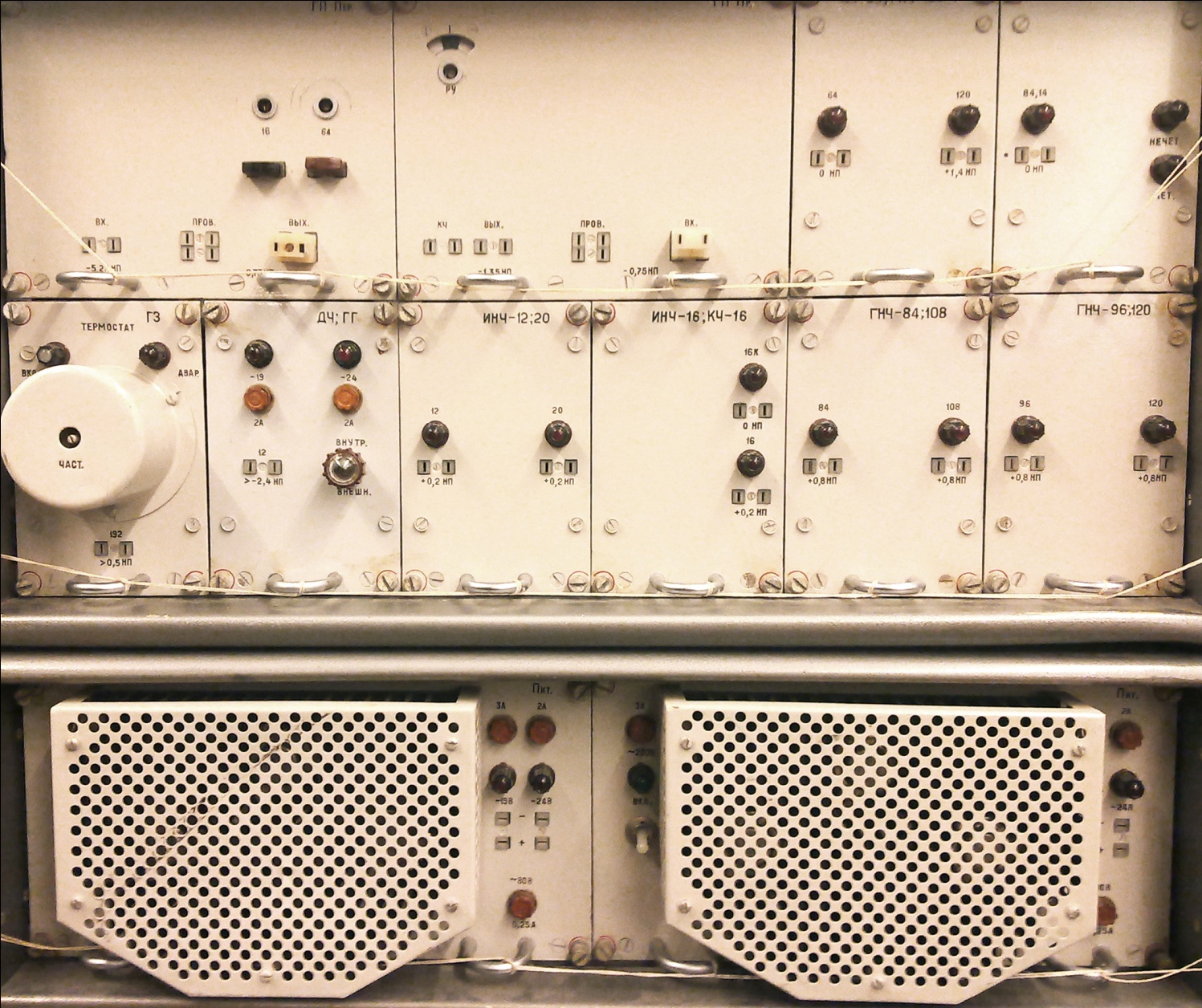

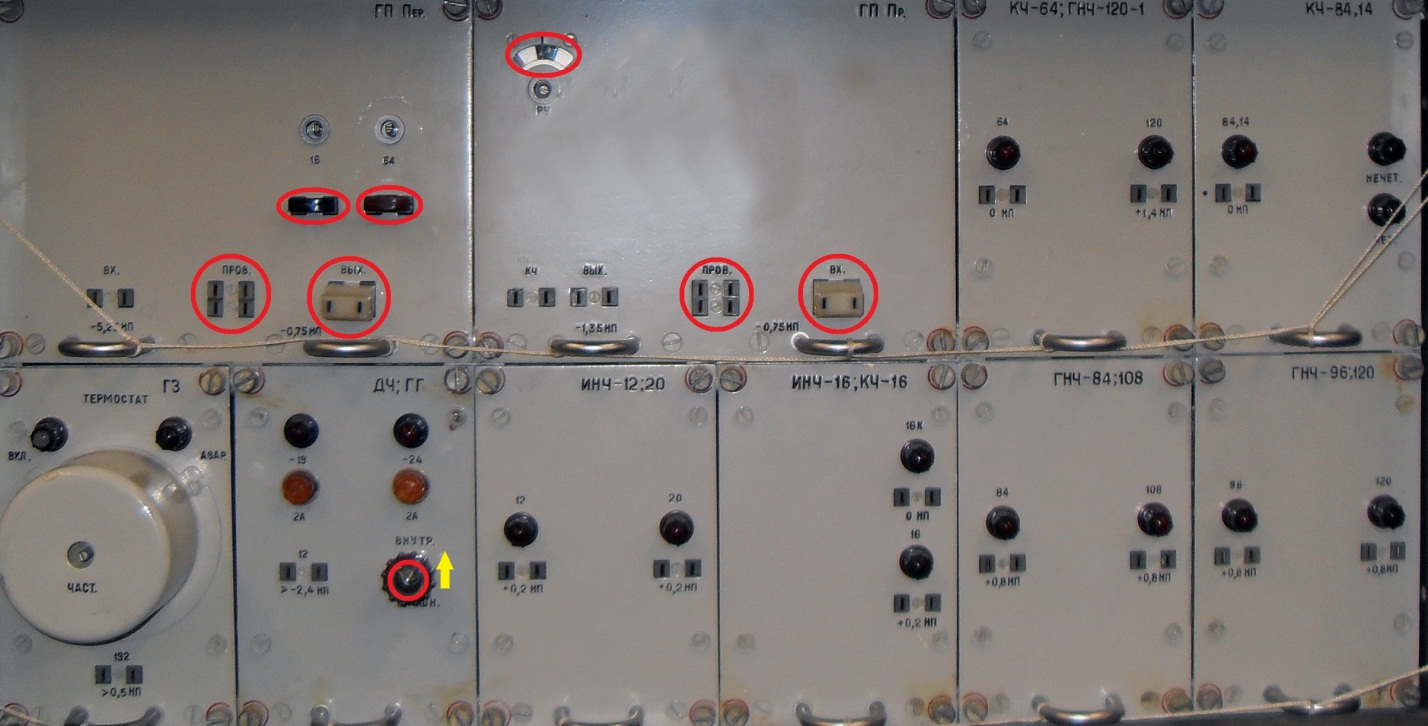

ГО–12  |
		ГППер  |
		Двухконтактные перемычки 16 и 64  |
		ВКЛ.  |

Четырехконтактная перемычка ВЫХ  |
		Включить  |
	||
Гнезда ПРОВ  |
		Свободны  |
	||
ГППр  |
		Четырехконтактная перемычка ВХ  |
		Включить  |
	|
Гнезда ПРОВ  |
		Свободны  |
	||
Регулятор РУ  |
		Зеленый сектор  |
	||
ДЧ; ГТ  |
		Тумблер ВНУТР–ВНЕШ  |
		ВНУТР  |

Упаковка  |
		Блок  |
		Органы коммутации и управления  |
		В какое положение поставить  |

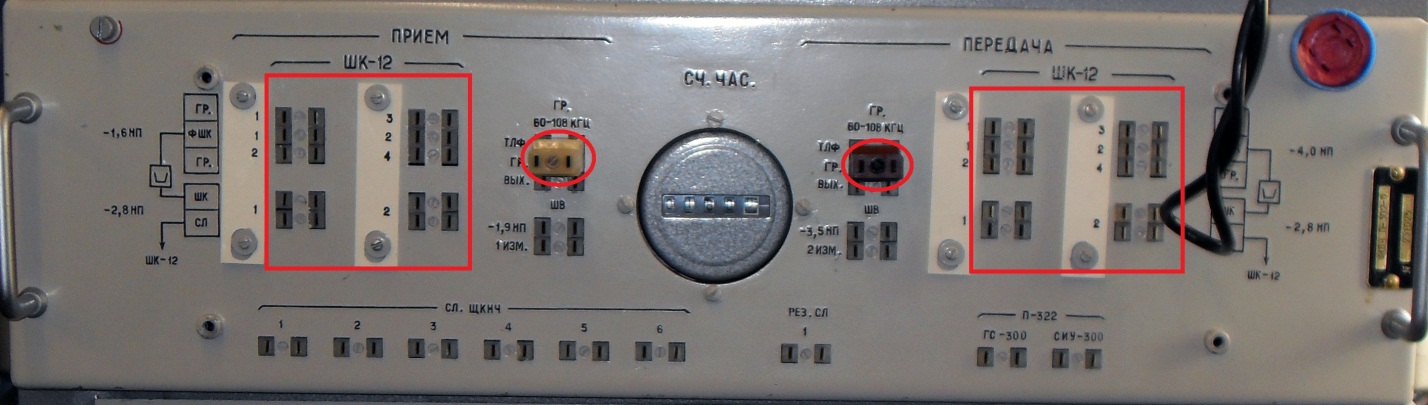

ЩКВЧ  |
		Лицевая панель  |
		Четырехконтактные перемычки: ПРИЕМ и ПЕРЕДАЧА ШК–12  |
		Свободны  |

ГР 60–108 КГц  |
		ТЛФ–ГР  |

Упаковка  |
		Блок  |
		Органы коммутации и управления  |
		В какое положение поставить  |

ДП  |
		ДП  |
		Тумблер включения  |
		ВЫКЛ  |

Переключатель  |
		КОНТР  |

Упаковка  |
			Блок  |
			Органы коммутации и управления  |
			В какое положение поставить  |
		|||

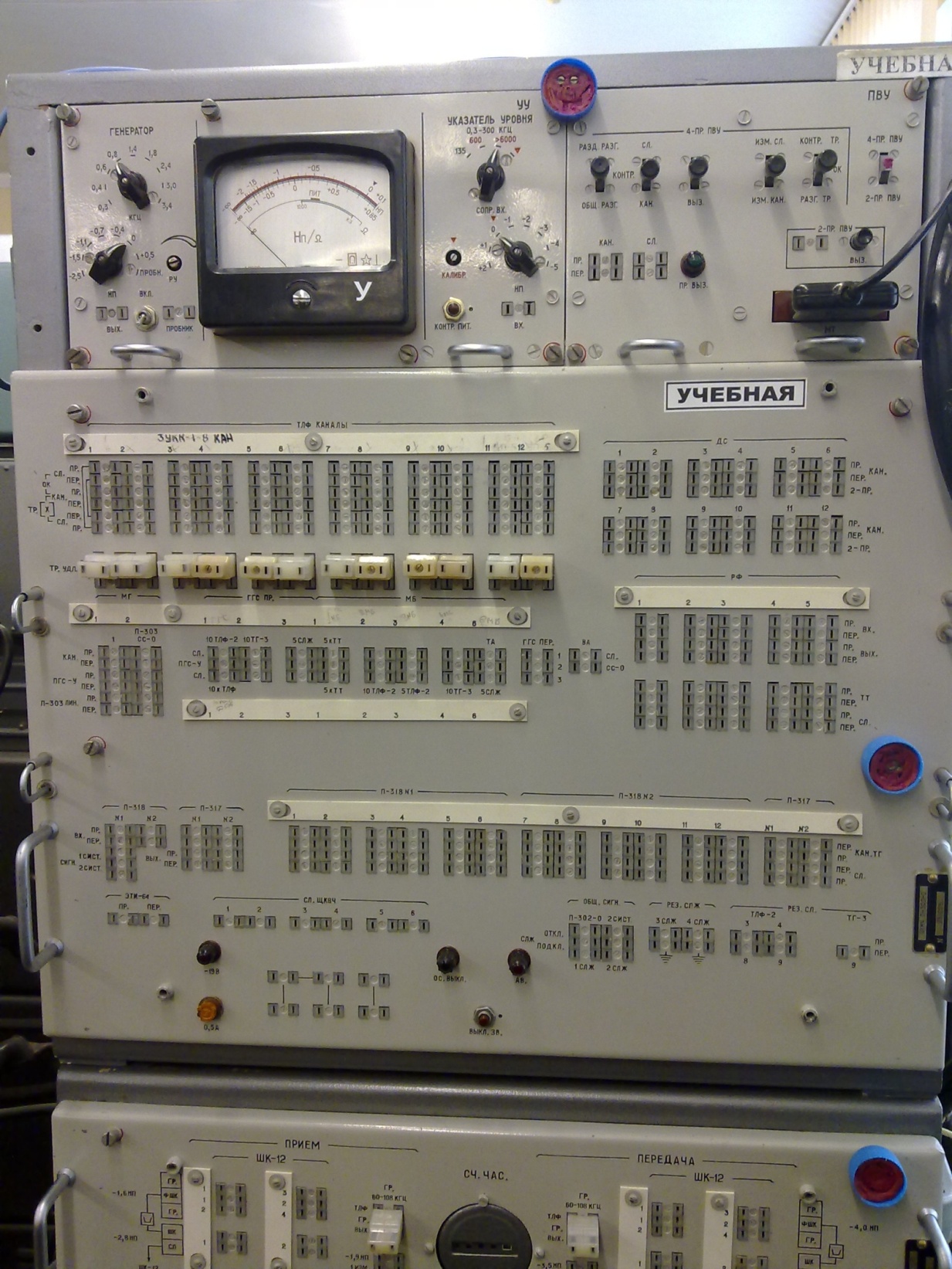

ЩКНЧ  |
			УУ  |
			Переключатели генератора  |
			кГц  |
			0,8  |
		||
Нп  |
			0  |
		|||||
Тумблер  |
			ВЫКЛ.  |
		|||||
Переключатель СОПР ВХ  |
			>6000  |
		|||||
Переключатель указателя уровня Нп  |
			0  |
		|||||
ПВУ  |
			Все ключи  |
			Среднее  |
		||||
Лицевая панель щита коммутации  |
			ТЛФ каналы 1–12 Гнезда ПЕР и ПР  |
			Свободны  |
		||||
Четырехконтактные перемычки (ТР УДЛ)  |
			ОК  |
		|||||
ДС (1–12)  |
			Свободны  |
		|||||
Упаковка  |
		Блок  |
		Органы коммутации и управления  |
		В какое положение поставить  |

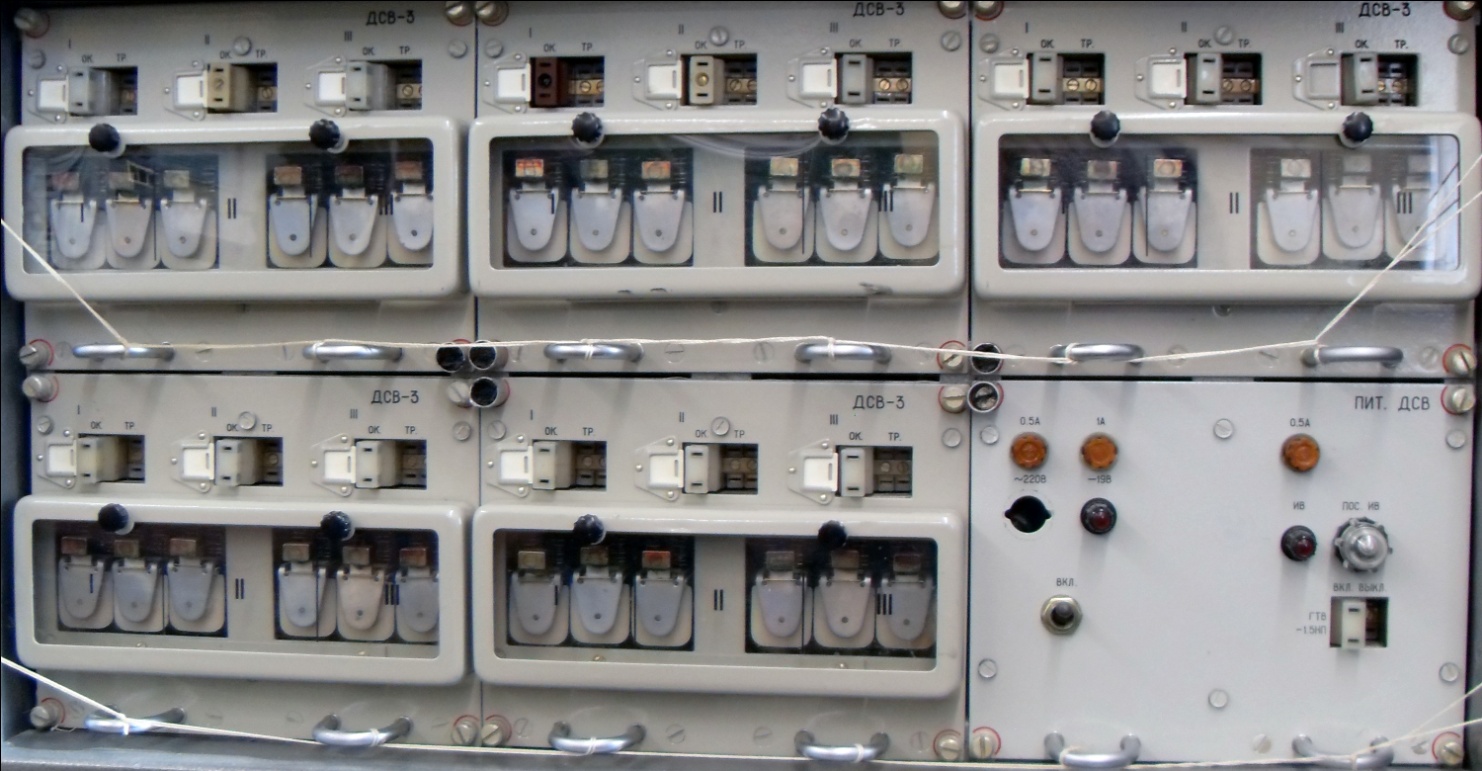

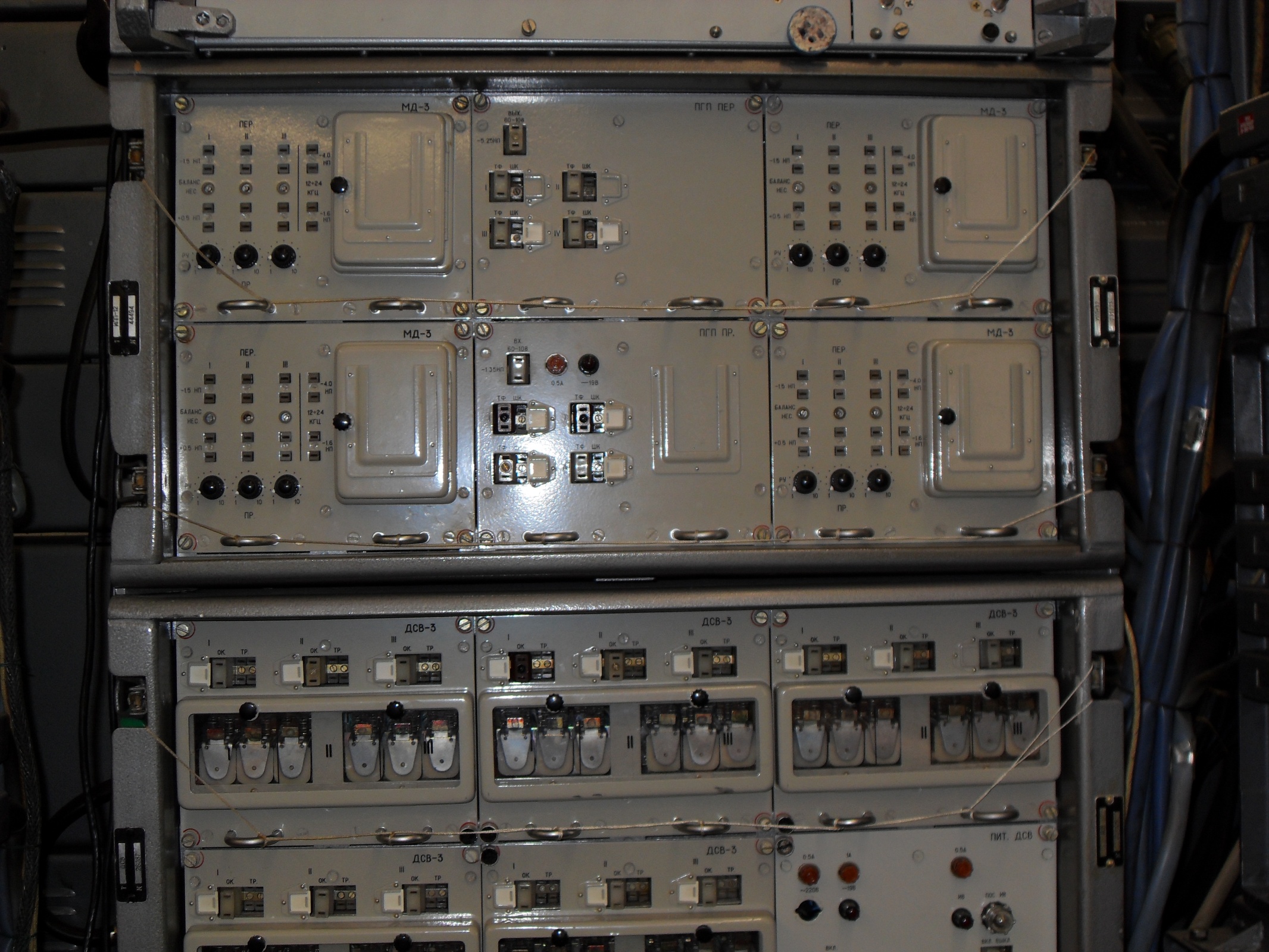

ДСВ  |
		ДСВ–3  |
		Четырехпроводные перемычки ОК–ТР (I, II и III)  |
		ОК  |

ПИТ ДСВ  |
		Тумблер включения  |
		ВЫКЛ  |
	|
Четырехконтактная перемычка ГТВ (–1,5 Нп)  |
		ВКЛ  |

Упаковка  |
		Блок  |
		Органы коммутации и управления  |
		В какое положение поставить  |

ИПП–12  |
		ПГП ПЕР  |
		Четырехконтактные перемычки: ВЫХ 60–108  |
		Включить  |

ТФ–ШК (1, 2, 3 и 4)  |
		ТФ  |
	||
ПГП ПР  |
		Четырехконтактные перемычки: ВХ 60–108  |
		Включить  |
	|
ТФ–ШК (1, 2, 3 и 4)  |
		ТФ  |
	||
МД–3  |
		РУ ПР  |
		0  |


				и
