Технические характеристики струйных насосов.

1. Производительность Q = (1,15-1,2)Q_p ,

где Q_o - количество отсасываемой жидкости;

Q_p - количество рабочего тела, поступающего в сопло.

2. Напор – (согласно давления окружающей среды).

3. Мощность - затраты энергии на подъём жидкости в насос; они пропорциональны плотности жидкости и производительности.

4. КПД насоса - составляет η_н = 0,15-0,25.

Воздушные вентиляторы и компрессоры судовые вентиляторы

Вентиляторы служат для подачи (перемещения) свежего заряда воздуха и отсасывания загрязнённого (пыльного) воздуха или газов. На судне вентиляторы применяют для создания искусственной вентиляции помещений и в качестве побудителей тяги в МКО.

Судовые вентиляторы классифицируются по:

1. Конструкции - центробежные, осевые;

2. Назначению - вдувные, вытяжные, циркуляционные (ветрогоны).

3. Напору - низконапорные 100 - 300 мм.вод.ст.

- средненапорные 300 - 1000 мм.вод.ст.

- высоконапорные 1000 -1500 мм.вод.ст.

4. Давлению - низкого до 0,98 кПа, - среднего 0,98-2,94 кПа,

- высокого 2,94-14,8 кПа.

5. Быстроходности - малооборотные 100- 200 об/мин;

- среднеоборотные 200- 600 об/мин

- высокооборотные 600-1200 об/мин

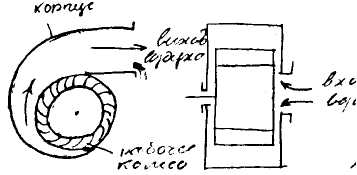

Центробежный вентилятор типа ЦС устроен следующим образом. В корпусе вентилятора засасываемый воздух в осевом направлении поступает через приёмный раструб и рабочим колесом (ротором) нагнетается в патрубок. Электродвигатель своими лапами установлен на фундаменте и к торцевой части корпуса вентилятора присоединён фланцем.

П ринцип работы. При вращении рабочего колеса вентилятора в приёмном патрубке создаётся зона разряжения, куда под действием перепада давлений подсасывается воздух из атмосферы. Он захватывается лопатками рабочего колеса и под небольшим (избыточном) давлении направляется к потребителям – в трюма, отсеки, салоны, каюты, в МКО.

Подбор вентиляторов для судовых помещений производят с учётом обмена воздуха в час. Как и у центробежных насосов, коэффициент быстроходности вентилятора определяется с помощью теории подобия. Подбор вентиляторов целесообразно производить, пользуясь универсальными диаграммами.

Эталонным служит вентилятор, подающий 1м³ стандартного воздуха в секунду под давлением 294 Па (при наивысшем КПД), потребляя мощность 294Вт.

Стандартным считается воздух при температуре 20°С и давлении 103 Па с относительной влажностью 50% при плотности 11,2кг/м³.

Тогда коэффициент быстроходности: ,

где n - частота вращения ротора данного вентилятора, (об/мин);

qv - подача вентилятора, (м³/с);

p - развиваемое (суммарное) давление вентилятора, (Па);

H - напор, (мм) ,

где ρ - плотность среды, (кг/м³);

g - ускорение свободного падения, (м/с²)

Потребляемую вентилятором мощность можно определить по формуле:

,

где Qv - подача вентилятора, (м³/час);

η - общий КПД (0,45-0,70).

Х арактеристики вентиляторов. Мы видим, что работа стабильная по производительности и напору.

При средних значениях производительности КПД растет, а затем начинает резко падать т.к. растут объемные потери.

С ростом сопротивления на выходе, производительность резко падает.
