6. Типы электросвязи. Службы электросвязи. Элементы инфокоммуникационных сетей, их типы.

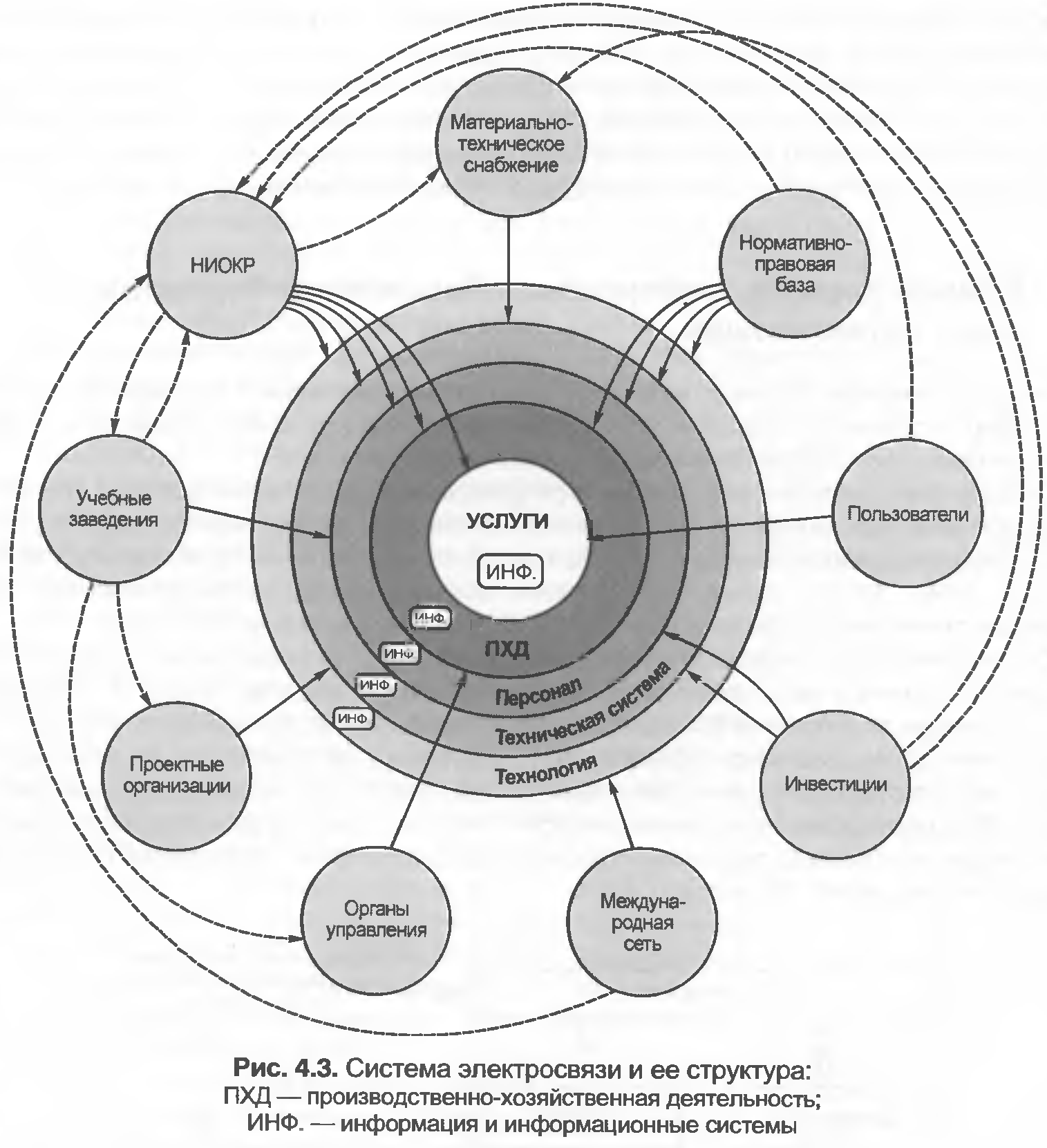

Система электросвязи должна заботиться о гибкости и адаптивности своих составляющих. Ядром системы выступают услуги, которые, пробиваясь к потребителю, преодолевают несколько слоев (рис. 4.3):

Технология предоставления услуги – главный фактор, влияющий на его эффективность.

Различают:

1. Сети общего пользования

2. Выделенные сети связи (ВСС РФ)

3. Технологические сети (интранет – обеспечение производственной деятельности организаций других отраслей)

4. Сети связи специального назначения

5. Сети почтовой связи

Безопасность единой сети, использование радиочастотного спектра регулируется Министерством информационных технологий и связи, агентством РФ по связи, рядом комиссий и федеральными органами.

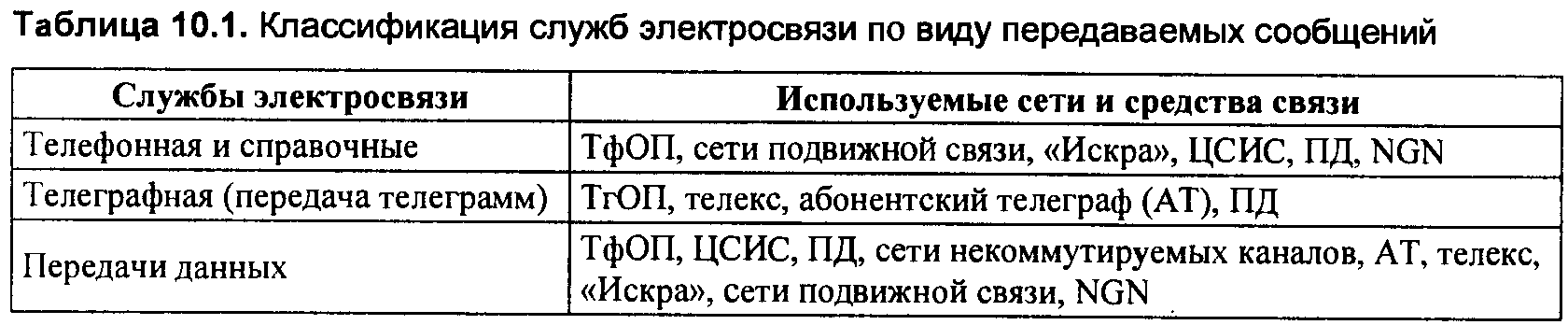

Классификация служб электросвязи по виду передаваемого сообщения (табл. 10.1)

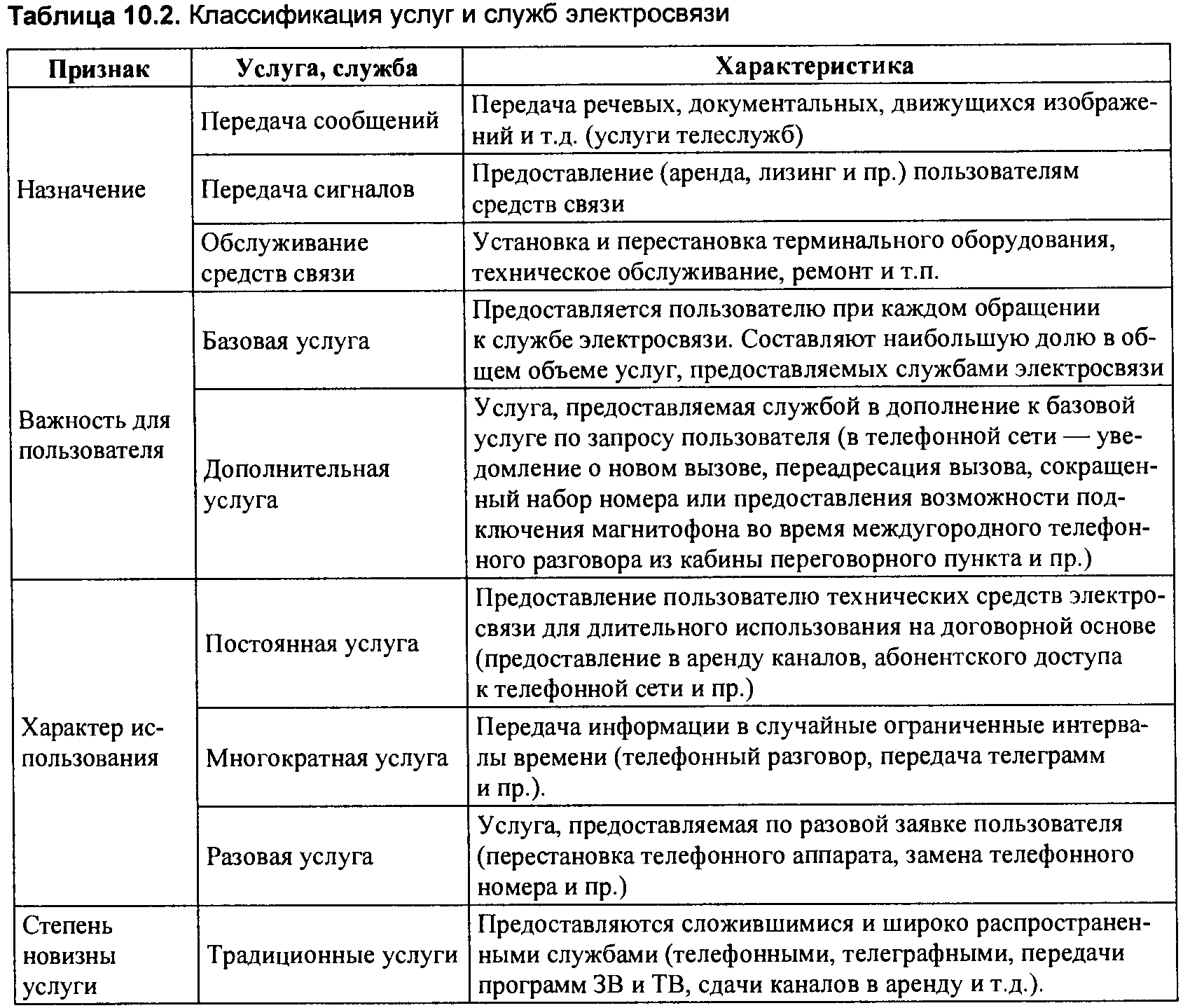

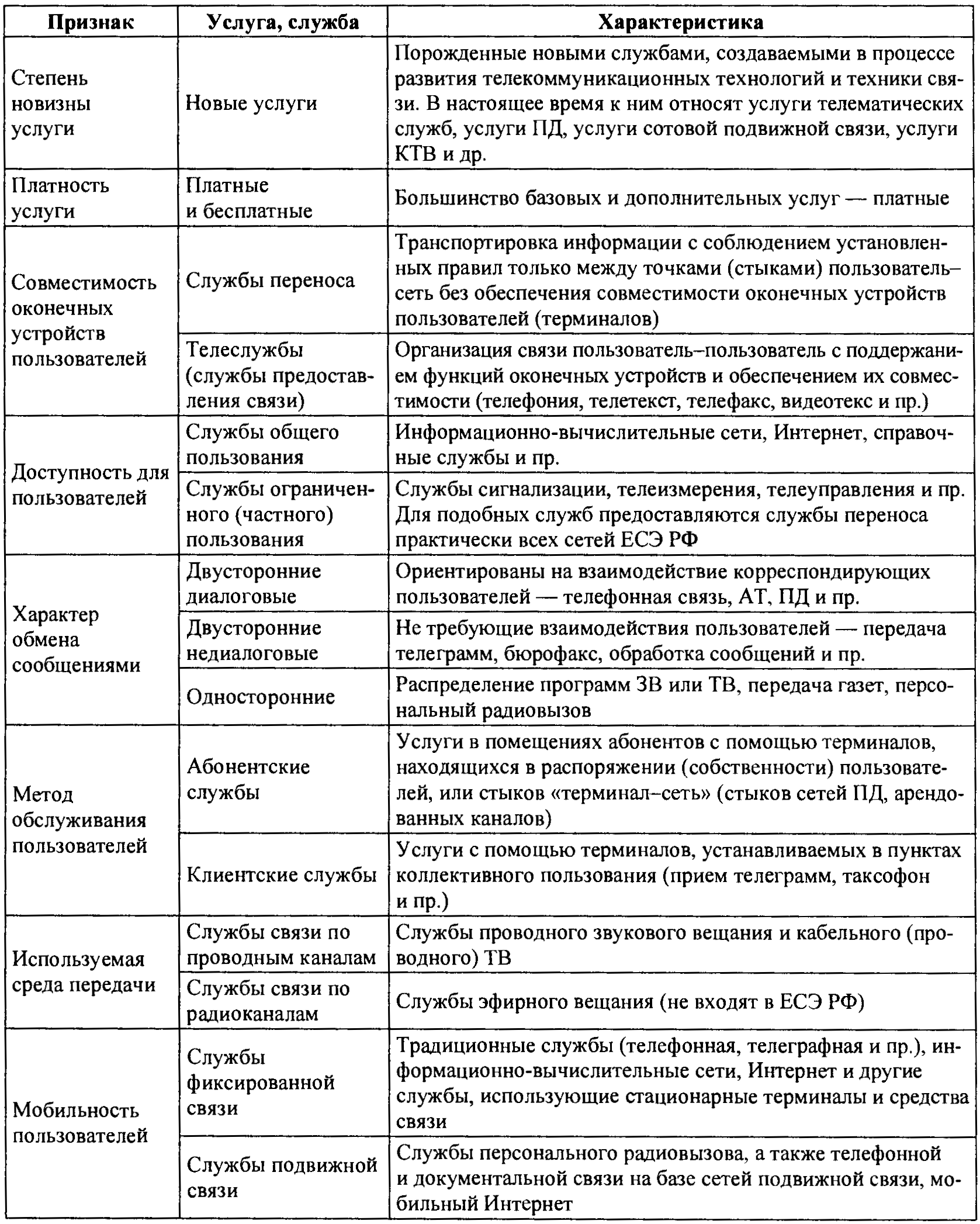

Классификация услуг и служб электросвязи (табл. 10.2)

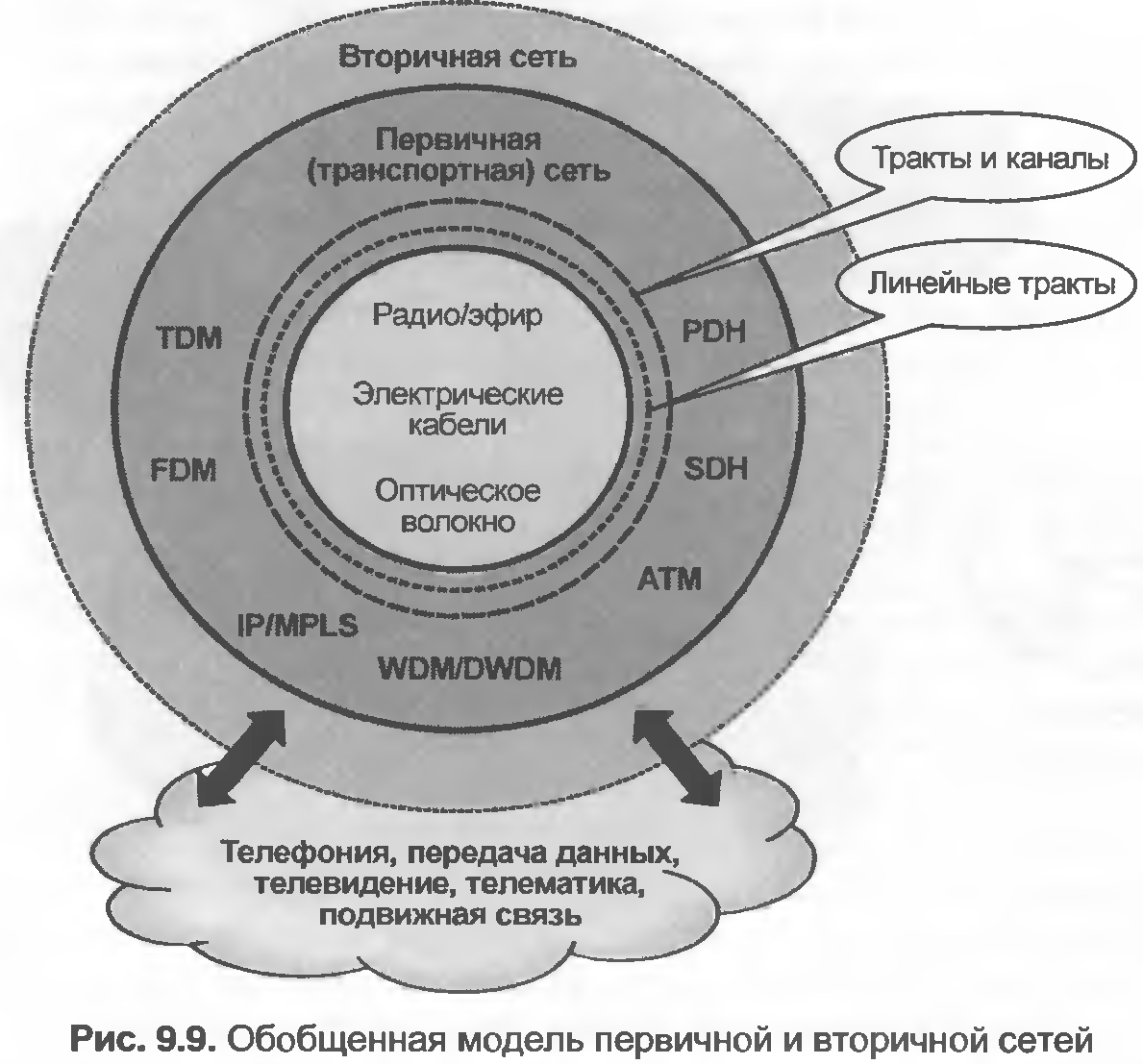

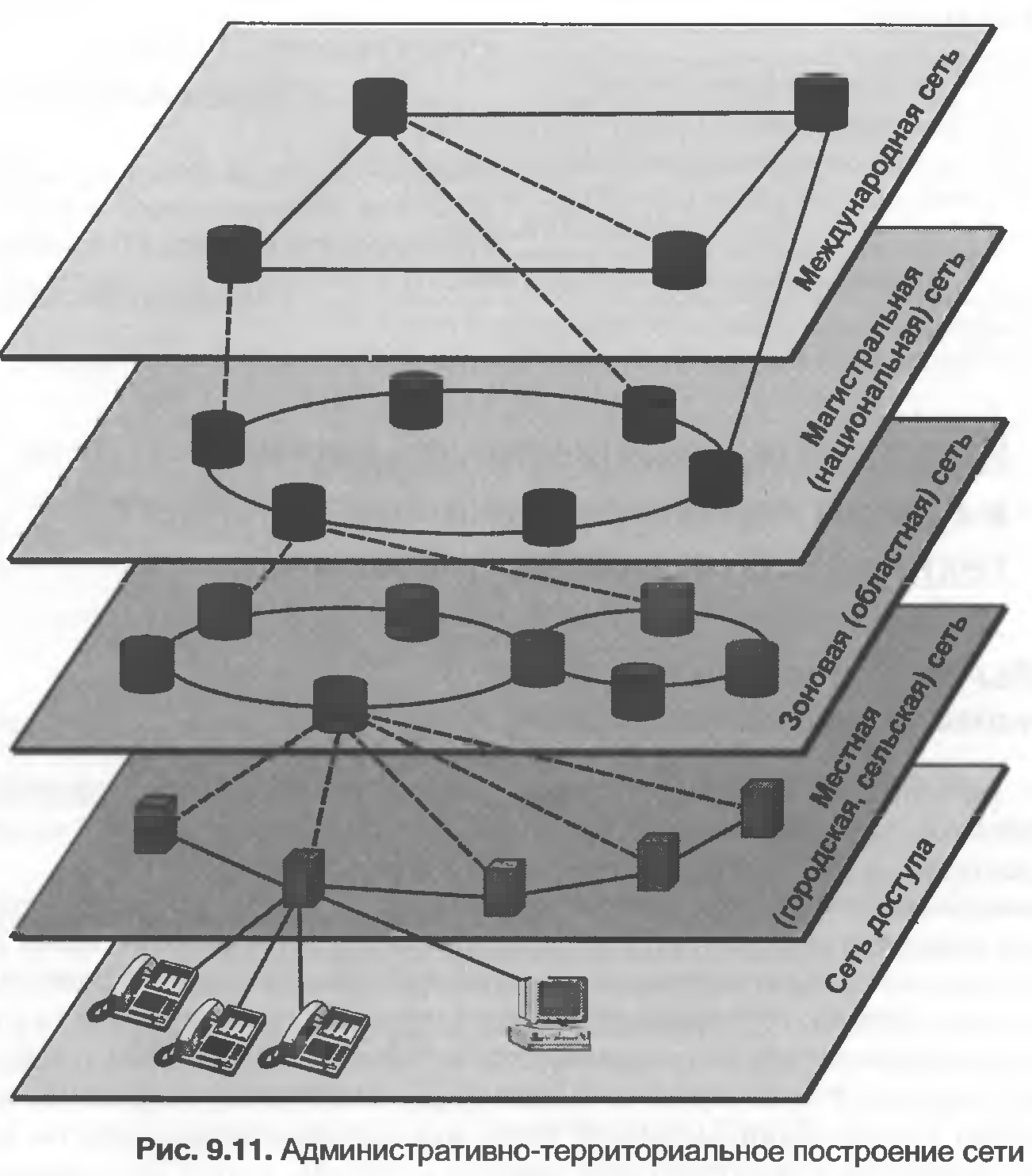

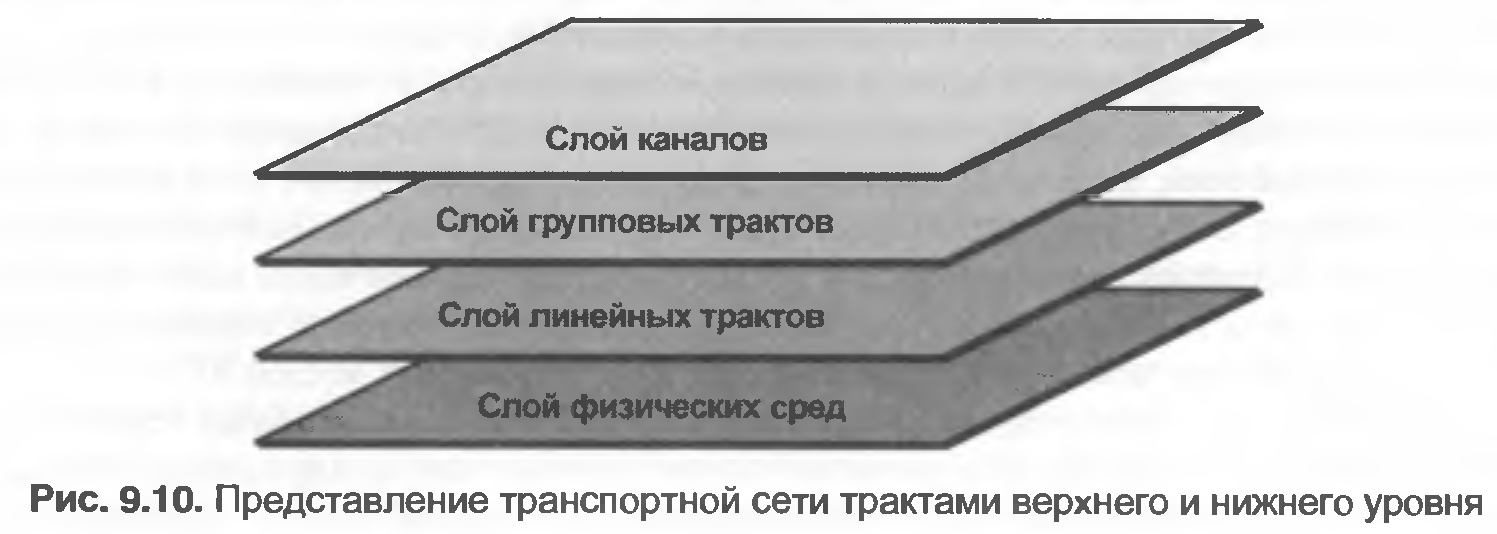

Модель первичной и вторичной сети, а также транспортная сеть трактов верхнего и нижнего уровней, административно-территориальное разделение сетей – рис. 9.9-9.11:

7) Архитектура построения сетей. Компоненты инфокоммуникационных услуг.

Архитектура сети – системное описание сети, отражающая разнообразие ее элементов, связи между ними и правил взаимодействия. Модельное описание сети (ее архитектуры) можно осуществлять лишь, расчленив сеть на множество структур, каждая из которых отображает взаимосвязь определенной группы элементов, выделенных на некотором уровне сети. Т.е. архитектура – это совокупность физических, логических, структурных элементов сети.

При построении сети определяющим является выбор ее топологии, т.к. это влияет на надежность связи и ее экономичность.

В концепции глобального информационного общества выделяют следующие компоненты ИК:

1. Интернет

2. Информационные технологии и интеллектуальная собственность в данной сфере

3. Информационные электронные центры

4. Базы и банки данных

5. Видео продукция

6. Программные продукты

7. Новые средства изображения

В соответствии с перечнем услуг ООН к услугам связи относят:

1. Почтовые, курьерские, ТК: а) основные : голосовая телефония, пакетная коммутация, автоматич-я тональная комму_ия, телекс, телеграф, услуги передаваемые по выделенным линиям.

б) усовершенствованные: электронная и звуковая почта, информац-е услуги, доступ к БД, услуги по электронному внутреннему обмену данных, по кодированию и протокольной конверсии, обработка сделок

в) аудиовизуальные

8) Организация сетей и предприятий связи (протокол управления сетью, коммутация), их техническая эксплуатация.

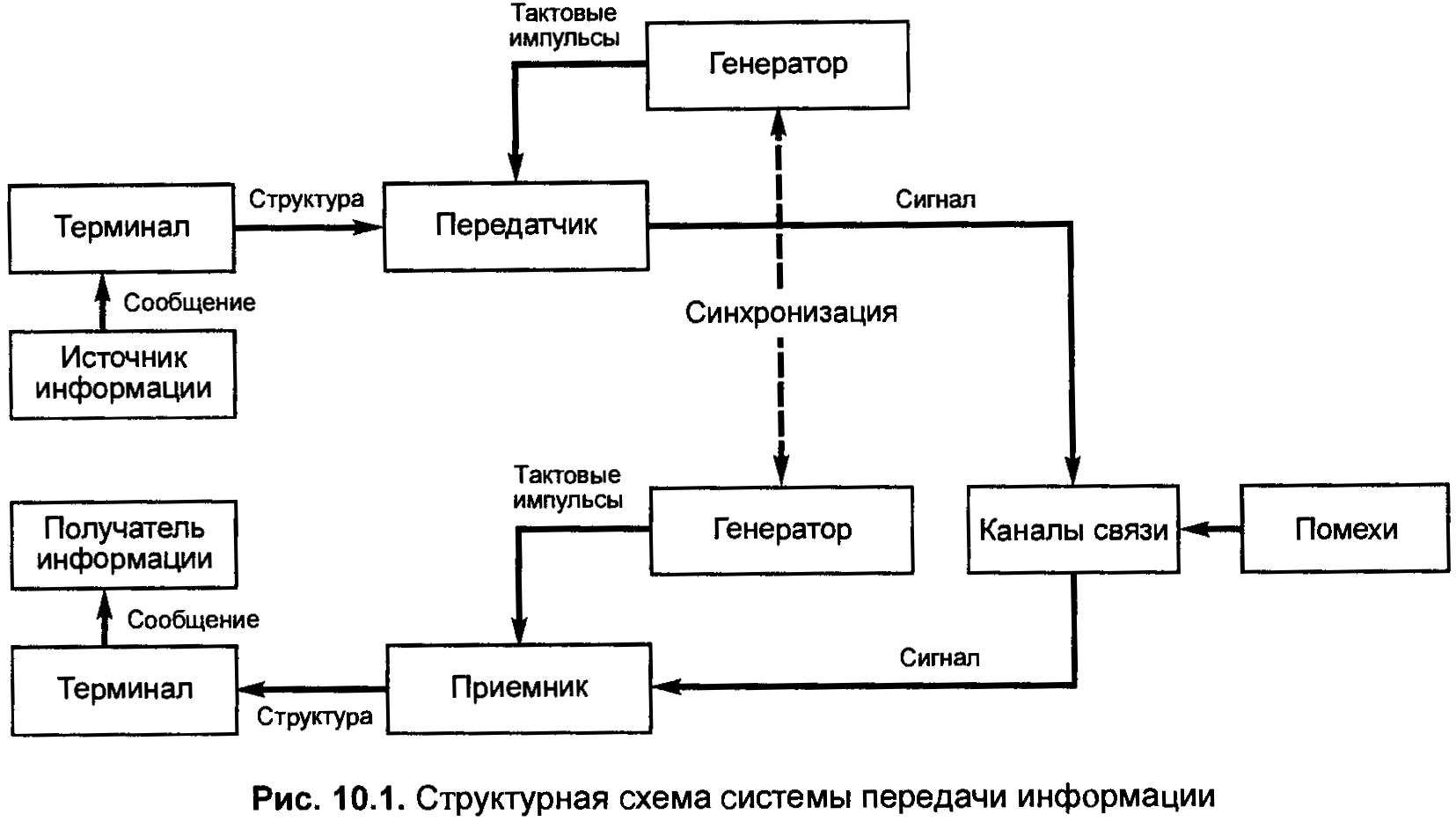

Система передачи информации (рис. 10.1) начинается с наложения структуры на сообщение, поступающее от источника.

Выбор канала связи, устранение помех связано с выбором оборудования и системы управления, которая основана:

1. на сборе статистики о прохождении сигналов и возникающих аварийных ситуациях

2. на тестировании состояния элементов сети

Для этого используются следующие служебные каналы и осуществляются на 3х уровнях управления.

1. управление сервисом сети (предоставление услуг с гарантированным качеством)

2. управление сетью в целом (топологией, маршрутизацией протоколов потоков информации в сети, нагрузкой и предотвращением перегрузок)

3. управление элементами сетей

Функциональная модель сети, использованная на логическом уровне, реализуется в виде аппаратных средств и программных продуктов. Благодаря этому реализуются функции административного управления сетью, функции обработки и хранения данных, прикладные функции и коммуникационные функции управления сетью важно рассчитывать удельную стоимость канала связи, в т.ч. стоимость физической среды передачи.

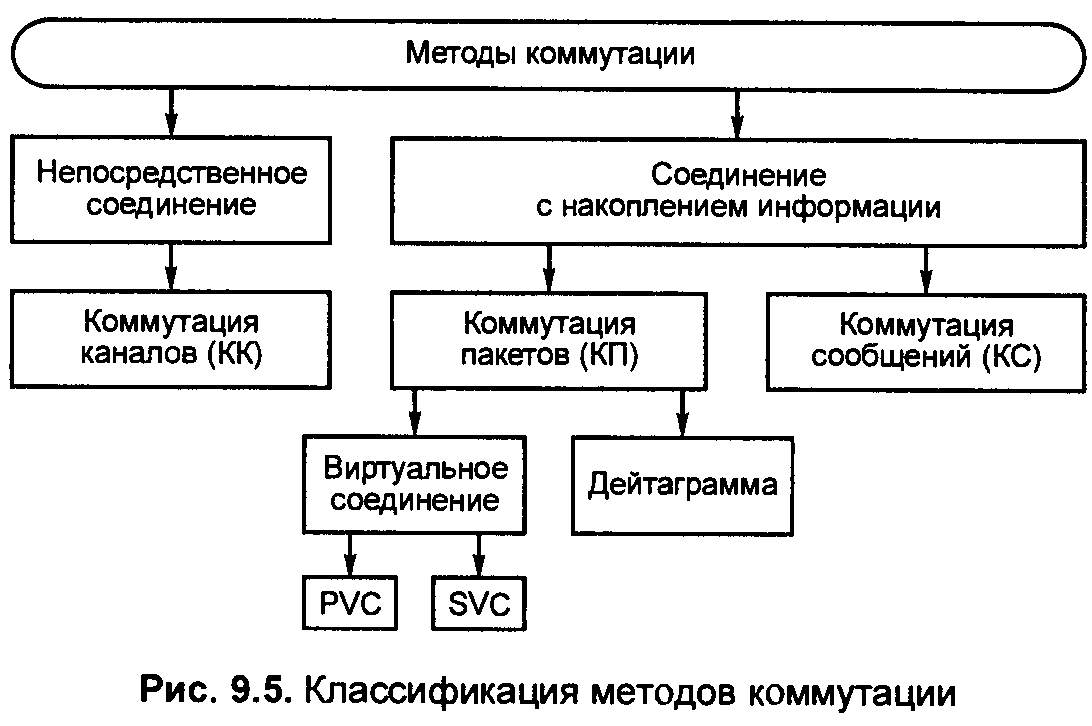

В узлах используется система распределения информации, обеспечивающая коммутацию концентрацию (9.5 рис.)

Техническая эксплуатация преследует минимизацию случаев возникновения и влияния отказов в сети с целью получения качественной информации в нужное время для проведения необходимых работ. Техническая эксплуатация осуществляется не только при восстановлении работоспособности сети, но и при вводе его в эксплуатацию.

ПРЕДПОЛОГАЕТ:

1. изменение рабочих характеристик

2. обнаружение отказов

3. сигнализацию об отказах и рабочих характеристиках

4. резервирование и восстановление работоспособности

5. проверку сети

Функции Технической эксплуатации – (рис. 11.14.)

Наиболее часто используемые методы технической эксплуатации включают в себя:

- профилактическое техническое обслуживание

- корректирующее техническое обслуживание

- управляемое техническое обслуживание

Операторы и менеджеры сети, осуществляющие также оперативно технический и эксплуатационный контроль.

В связи с тем, что технические средства связи разрабатываются разными производителями, а язык управления должен быть единым, с 90-х годов используется простой протокол управления сетью (SNMP).

Разработанный для систем имеющих двухуровневую архитектуру:

Верхний уровень: средства сетевого управления (ССУ)

Нижний уровень: агенты управления (АГ)

Это позволяет упростить функции управления, сетевые ресурсы использовать более полно при дистанционном управлении и минимизировать стоимость программного обеспечения, поддерживающего SNMP.

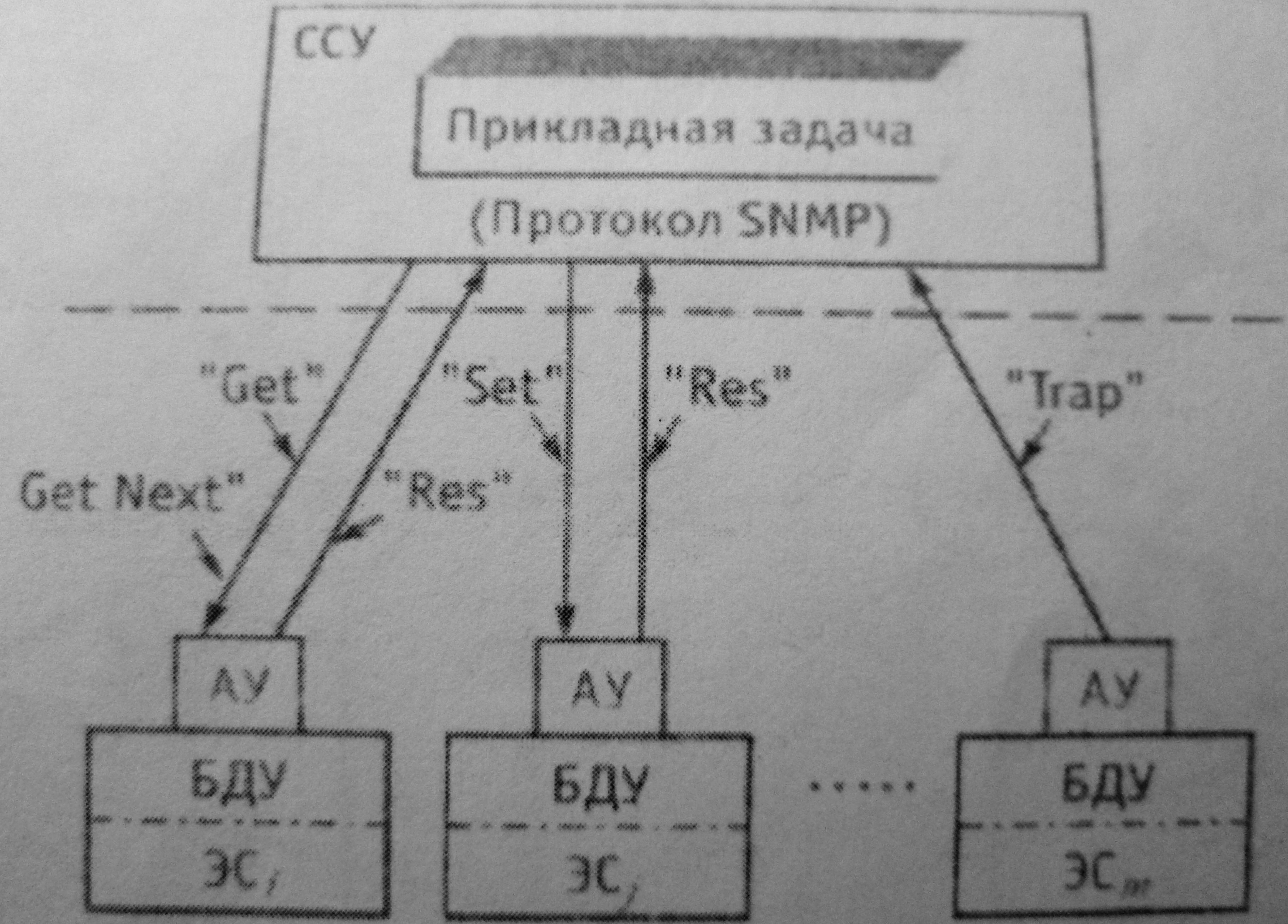

Данный протокол генерирует 5 типов сообщений (рис.6)

Административное управление может быть ориентировано только на установку некоторой переменной и на чтение и передачу данных в системе управления.

Для управления элементами сети физического уровня потребуются такие данные как:

1. координаты и тип порта

2. тип среды

На сетевом уровне: данные о количестве установленных соединений по одному из маршрутов

«-» SNMP: использование режима обмена без участия соединения (потеря аварийных сообщений) отражает лишь структурированные средства сетевого управления и административного управления.

9) Правовое регулирование телекоммуникаций. Общие принципы организации и управления ВСС (взаимоувязанными сетями связи) России.

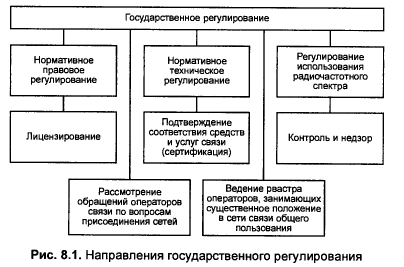

Государственная политика в сфере телекоммуникаций направлена на модернизацию сетей и переход на Административное управление/цифровой режим передачи информации, выдачу лицензии по оказанию услуг связи путем проведения конкурсов и аукционов, обеспечение справедливого и прозрачного порядка выдачи РИЧ (рис.8.1)

Правовое регулирование рынка телекоммуникационных услуг предполагает нормативные акты общего (конституция РФ, ФЗ, ГК) и специального характера в т.ч. положения о госкомиссии по радиочастотам, о Министерстве информационно технический и связи РФ, о Радиочастотной службе, о госнадзоре за связью, Федеральный закон о связи.

Федеральный закон о связи уделяет большое внимание качеству предоставляемых услуг и техническому регулированию.

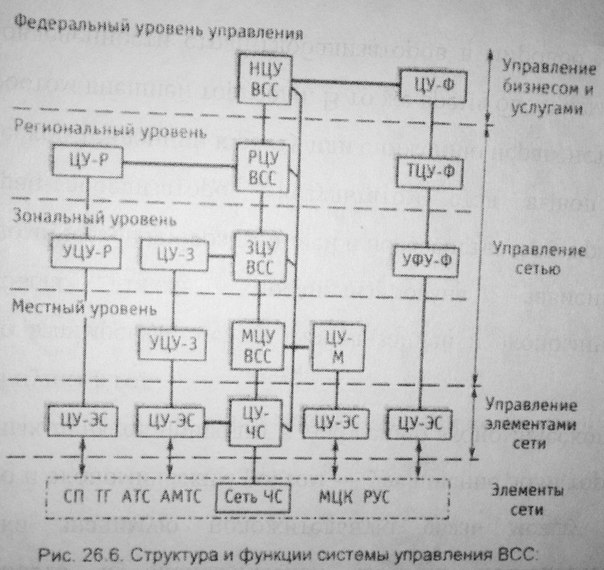

Система управления ВСС РФ имеет иерархическую структуру (структура и функции – рис26.6).

В системе управления используются единые критерии оценки качества предоставляемых услуг, работоспособности сетей и их элементов. На верхнем уровне управления осуществляется анализ качества работы сети, управление ресурсами в ЧС, взаимодействие с системами управления других стран, а также планирование развития систем связи общего пользования, взаиморасчет оператора.

На региональном уровне, на базе центров управления операторов сети происходит администрирование операторов в регионе.
