2.3. Требования к конструкции дорожных знаков

В соответствии с ГОСТ Р 52290-2004 знаки могут изготавливаться:

1 – с использованием световозвращающих материалов;

2 – с внутренним освещением;

3 – с внешним освещением.

При этом элементы изображения черного и серого цветов знаков не должны обладать световозвращающим эффектом.

Допускается изготавливать знаки как односторонними, так и двусторонними, а также размещать изображения знаков на щите прямоугольной формы.

2.3.1. Знаки с внешним освещением

В качестве конструкционного материала применяют, как правило, листовую сталь толщиной 0,8-1,5 мм, а также может применяться алюминий, пластмасса, стеклопластик.

Жесткость щитка знака обеспечивается ребрами жесткости по периметру или изгибанием кромок щитка. Для знаков с площадью поверхности более 1 м.кв. применяют специальные рамы и каркасы. Оборотная сторона знака, а также элементы его крепления окрашивают эмалью серого цвета.

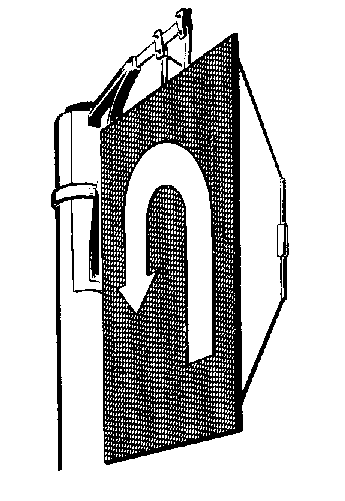

Знак освещают специальным фонарем или несколькими фонарями, расположенными над знаком. Источник света с отражателем размещают перед знаком на расстоянии от освещаемой поверхности, которое обеспечивает необходимую яркость и равномерность ее освещения. Для соединения фонаря со знаком обычно используют пустотелые кронштейны, через которые к источнику света подводится питание от осветительной сети (см. рисунок 3).

1 – символ знака; 2 – кронштейн; 3 – провод электропитания; 4 – фонарь освещения знака

Рисунок 3 – Схема установки знака с внешним освещением

2.3.2. Знаки с внутренним освещением

Корпус знаков изготавливают из полимерных материалов, окрашивают внутри белой краской для улучшения рассеивания света. К корпусу крепят осветительную арматуру. На выполненную из органического стекла переднюю панель с тыльной стороны наносят символ знака, а оставшуюся площадь закрашивают краской, соответствующей цвету фона (в соответствии с ГОСТ Р 52290-2004). С оборотной стороны корпус должен быть серого цвета. Все отверстия и соединения корпуса герметизируют резиновыми прокладками и уплотнителем. Переднюю панель, как правило, делают съемной.

Для присоединения знака к питающей электросети внутри его корпуса предусматривается клеммная колодка. Внутренняя проводка выполняется из медного провода с минимальным сечением 1 мм.кв. и изоляцией, рассчитанной на напряжение более 660 В. Для заземления нетоковедущих частей на корпусе устанавливается контактный зажим (см. рисунок 4).

Рисунок 4 – Знак с внутренним освещением

2.3.3. Знаки со световозвращением

Лицевая сторона таких знаков имеет световозвращающую поверхность для обеспечения необходимой видимости знака в темное время суток. При этом черные и серые элементы изображения не должны обладать световозвращающим эффектом.

Существует несколько световозвращающих систем:

- кубическая (катафоты);

- сферическая монолитная;

- пленочная (см. рисунок 5).

а – кубические (катафоты); б, в – сферические монолитные; г, д, е – пленочные;

1 – пластический материал; 2 – отражающий слой; 3 – цветной замыкающий слой; 4 – микрошарики; 5 – фиксирующий слой; 6 – промежуточный слой; 7 – клеевой слой; 8 – глянцевый слой; 9 - подложка

Рисунок 5 – Световозвращающие системы

Наиболее широкое применение получили световозвращающие пленки. По сравнению с другими материалами они обладают такими преимуществами, как долговечность, простота закрепления на щитке знака, удобство ремонта и содержания. В качестве отражающего слоя может служить алюминиевая фольга или слой, образованный методом вакуумной металлизации.

Главным элементом световозвращающей пленки являются микрошарики. Параллельные лучи света, попадая на прозрачный микрошарик, проникают в него и, собираясь в фокусе, располагаются на оси светового потока. Микрошарики изготавливают из высокооптического стекла или сополимера. Фиксирующие, промежуточные и замыкающие слои изготавливают из атмосфероустойчивых полимеров. Для верхнего слоя используют пигменты, не вступающие в реакцию с полимерами и обладающие достаточной яркостью, цветопрочностью, термо- и атмосфероустойчивостью.
