10. Монтаж и эксплуатация технических средств
10.1. Задачи монтажно-эксплуатационной службы
Монтажно-эксплуатационная служба выполняет следующие оснловные задачи:
1 – разработку совместно с ГИБДД планов внедрения ТСОД, определение потребности в необходимых материалах и оборудовании;
2 – осуществление функций заказчика на проектирование светофорных объектов и систем управления движением;
3 – комплектацию ТСОД, подготовку и представление заявок на эти средства, необходимые материалы, оборудование и т.п.;
4 – изготовление необходимой арматуры, заготовок и деталей для крепления ТСОД;
5 – прокладку кабельных трасс, аренду телефонных линий связи и их подключение;
6 – производство строительно-монтажных работ по установке светофоров, ДК, ДТ, ДЗ; оборудование ЦУП АСУД, а также установку ДО, НУ и нанесение ДР;
7 – пусконаладочные работы;
8 – контроль за состоянием ТСОД, находящихся в эксплуатации, их профилактическое обслуживание и ремонт.
Монтажно-эксплуатационная служба может иметь в своем составе:
- группы по профилактике светофоров и знаков;
- группы аварийно-восстановительные;
- дежурные группы;
- контрольно-испытательный пункт.
Если действует или внедряется АСУД, то предусматриваются специальные группы по ее обслуживанию.
План работы монтажно-эксплуатационной службы согласовывают с ГИБДД.
Вопросы внедрения, эксплуатации и ремонта ТСОД, применяемых на автомобильных дорогах, находятся в ведении дорожных организаций.
10.2. Строительно-монтажные работы
На основании схемы светофорного объекта, плана расстановки ТСОДД и трассы прокладки кабеля на геодезическом плане составляют генплан расстановки ТСОД и прокладки кабелей в масштабе 1:500 см. рисунок 59 и кабельное расписание см. таблицу 4.
Таблица 4 – Кабельное расписание
№ кабеля |
Откуда идет |
Куда поступает |
Марка кабеля |
Длина, м |
1 |
Ввод горэнерго |
Коробка с автоматическим выключателем (КАВ) |
АКРВГ 4х6 |
10 |
2 |
КАВ |
ДК |
АКРВГ 4х6 |
210 |
3 |
Колонка А |
Колонка Б |
КРВБ 14х1,5 |
15 |
4 |
Колонка Б |
ДК |
КРВБ 19х1,5 |
40 |
5 |
Колонка В |
Колонка Г |
КРВБ 7х1,5 |
15 |
6 |
Колонка Г |
ДК |
КРВБ 19х1,5 |
5 |
7 |
Колонка Е |
Колонка Д |
КРВБ 19х1,5 |
15 |
8 |
Колонка Д |
ДК |
КРВБ 19х1,5 |
30 |
9 |
Колонка З |
Колонка Ж |
КРВБ 19х1,5 |
15 |
10 |
Колонка Ж |
ДК |
КРВБ 19х1,5 |
60 |
11 |
ВПУ 2 |
ДК |
КРВБ 19х1,5 |
5 |

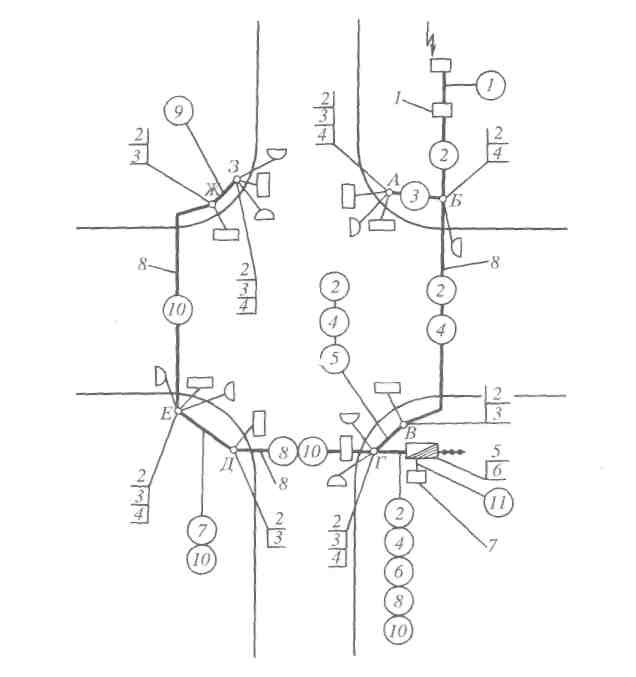

Рисунок 59 – Пример генплана расстановки ТСОД и прокладки кабелей
На генплане дается спецификация на все оборудование и материалы см. таблицу 5.
Таблица 5 – Спецификация
Позиция |
Наименование |
Число |
1 |
Коробка с автоматическим выключателем |
1 |
2 |
Колонка для светофора |
8 |
3 |
Пешеходный светофор типа П.1 |
8 |
4 |
Транспортный светофор типа Т.1 |
8 |
5 |
Контроллер ДКМ 5-4 |
1 |
6 |
Контур заземления |
1 |
7 |
Выносной пульт управления ВПУ 2 |
1 |
8 |
Асбоцементная труба диаметром 100 мм и длиной 60 м |
3 |
Каждому кабелю присваивают номер, который на генплане обозначают арабской цифрой, заключенной в кружок. Концы кабельных лучей обозначают заглавными буквами русского алфавита.
При прокладке кабеля глубина траншеи на проезжей части должна составлять не менее 1,1 м, а на тротуарах, газонах – 0,8 м.
Все установленные ТСОД подлежат окраске.
