1.  Действие электрического тока на организм человека. Виды местных электротравм. Классификация средств защиты от поражения электрическим током. Виды знаков безопасности.

Электрический ток, действуя на организм человека, может привести к различным поражениям: электрическому удару, ожогу, металлизации кожи, электрическому знаку, механическому повреждению, электроофтальмии (табл. 1).

Таблица 1. Характеристика воздействия на человека электрического тока различной силы

Сила тока, мА	Переменный ток 50 - 60 Гц	Постоянный ток
0,6 - 1,5	Легкое дрожание пальцев рук	Не ощущается
2 - 3	Сильное дрожание пальцев рук	Не ощущается
5 - 7	Судороги в руках	3yд. Ощущение нагревания
8 - 10	Руки с трудом, но еще можно оторвать от электродов. Сильные боли в руках, особенно в кистях и пальцах	Усиление нагревания
20 - 25	Руки парализуются немедленно, оторвать их от электродов невозможно. Очень сильные боли. Затрудняется дыхание	Еще большее усиление нагревания, незначительное сокращение мышц рук
50 - 80	Паралич дыхания. Начало трепетания желудочков сердца	Сильное ощущение нагревания. Сокращение мышц рук. Судороги. Затруднение дыхания
90 - 100	Паралич дыхания и сердца при воздействии более 0,1 с.	Паралич дыхания

Местные электротравмы чаще всего связаны с поверхностными повреждениями кожи, мягких тканей, а также связок и костей. В редких случаях при местной электротравме человек погибает (обычно это связано с тяжелыми ожогами). В таких случаях непосредственной причиной смерти является не электрический ток, а местное повреждение организма, вызванное действием тока.

Характерные местные электрические травмы:

Электрические ожоги встречаются в 40% случаев и бывают двух видов:

• токовый (контактный) – ток проходит непосредственно через тело человека;

• дуговой – связан с тепловым воздействием электрической дуги.

Ожоги могут быть поверхностными или глубокими, сопровождающимися поражениями не только кожи, но и подкожной ткани, жира, мышц, нервов, костей. В последних случаях, как показывает опыт, заживление ожога идет медленно.

Вследствие значительного сопротивления кожи наблюдаются преимущественно поверхностные ожоги. Однако при большой частоте тока могут иметь место ожоги внутреннего характера, даже без заметного повреждения поверхности кожи.

Различают четыре степени электрических ожогов:

I степень – покраснение кожи;

II степень – образование пузырей;

III степень – обугливание кожи;

IV степень – обугливание подкожной клетчатки, мышц, сосудов, нервов, костей.

Электрические знаки встречаются в 7% случаев, представляют собой специфические поражения, вызываемые главным образом механическим и химическим действиями тока и представляют собой резкоочерченные пятна серого или бледно-желтого цвета круглой или овальной формы размерами 1 – 5 мм с углублениями в центре. В некоторых случаях электрические знаки представляют собой форму или отпечаток той части установки, скоторой произошло соприкосновение. Электрические знаки могут появляться не не сразу после прохождения тока, аспустя некоторое время.

Металлизация кожи встречается в 3% случаев, является специфическим видом электротравмы и представляет собой проникновение в верхние слои кожи мельчайших частиц металла, расплавившегося под действием электрической дуги. Металлизация кожи возможна также и при непосредственном плотном прикосновении кожи к токоведущей части без образования электрической дуги вследствие электролитического действия тока, когда последний, разлагая жидкость органических тканей, создает в ней основные и кислотные ионы. Специфическая окраска кожи при металлизации зависит от металла. В большинстве случаев металлизация кожи проходит, не оставляя следов.

Механические повреждения встречаются в 0,5% случаев и являются следствием резких, непроизвольных сокращений мышц под действием тока, проходящего через тело человека. Механические повреждения возникают при относительно длительном нахождении человека под напряжением до 380 В и представляют собой разрывы сухожилий, кожи, кровеносных сосудов и нервной ткани. Могут иметь место вывихи суставов и, даже, переломы костей.

Электроофтальмия встречается в 1,5% случаев и представляет собой воспаление наружных оболочек глаз – роговицы и коньюктивы, возникающее под воздействием мощного потока ультрафиолетовых лучей, которые поглощаются клетками организма и вызывают их изменения.

Электрозащuтными средствами называют средства, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля.

Основное электрозащитное средство - изолирующее электрозащитное средство, изоляция которого длительно выдерживает рабочее напряжение электроустановки и которое позволяет работать на токоведущих частях, находящихся под напряжением.

Дополнительное электрозащитное средство - изолирующее электрозащитное средство, которое само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты, а также служит для защиты от напряжения прикосновения и напряжения шага.

К электрозащитным средствам относятся:

• изолирующие штанги всех видов (оперативные, измери­тельные, для наложения заземления);

• изолирующие и электроизмерительные клещи;

• указатели напряжения всех видов и классов напряжений (с газоразрядной лампой, бесконтактные, импульсного типа, с лампой накаливания и др.);

• бесконтактные сшнализаторы наличия напряжения; ~ изолированный инструмент;

• диэлектрические перчатки, боты и галоши, ковры, изо­лирующие подставки;

• защитные ограждения (щиты, ширмы, изолирующие на­кладки, колпаки);

• переносные заземления;

• устройства и приспособления для обеспечения безопасности труда при проведении испытаний и измерений в электроустановках (указатели напряжения для провер­ки совпадения фаз, устройства для прокола кабеля, устройство определения разности напряжений в тран­зите, указатели повреждения кабелей и т. п.);

• плакаты и знаки безопасности;

• прочие средства защиты. Изолирующие устройства и приспособления для ремонтных работ под напряжением в электроустановках напряжением 11 О кв и выше, а также в электросетях до 1 кв (полимерные и гибкие изоляторы; изолирующие лестницы, канаты, вставки телескопических вышек и подъемников; штанги для переноса и выравнивания потенциала; гибкие изолиру­ющие покрытия и накладки и т. п.).

Знаки безопасности — цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов.

Основные знаки безопасности разделяются на следующие группы: - запрещающие знаки;

P01	Запрещается курить

- предупреждающие знаки;

W02	Взрывоопасно

- знаки электробезопасности;

Не включать. Работают люди

- знаки пожарной безопасности;

F02	Пожарный кран

- предписывающие знаки;

М02	Работать в защитной каске (шлеме)

- эвакуационные знаки;

E 01-01

Выход здесь (левосторонний)

- знаки медицинского и санитарного назначения.

EC02	Средства выноса (эвакуации) пораженных

Вид
	Непосредственная опасность. Запрещение опасного поведения или действия		Обозначение и указание мест нахождения средств противо- пожарной защиты, их элементов
		Предупреждение о возможной опасности. Осторожность. Внимание
			Обозначение направления движения при эвакуации. Спасение, первая помощь при авариях или пожарах.
	Предписание обязательных действий во избежание опасности		Разрешение. Указание. Надпись или информация

2.  Поражающие факторы электрического тока (пороговые значения тока, напряжение прикосновения, временный фактор, частота тока, пути прохождения и пр.)

Факторы поражения электрическим током:

1. Длительность протекания тока (ожоги тканей тела, нагрев внутренних органов, изменение состава крови, нарушение функций центральной нервной системы, вероятность совпадения времени протекания электрического тока с фазой Т кардиоцикла)

2. Путь протекания тока

3. Величина тока

4. Род и частота тока (максимум по болевым ощущениям: 22 В переменного тока и 100 В постоянного)

5. Индивидуальные свойства человека (психологическая готовность, физическое состояние, возраст и пол)

Пороговые значения тока

Условно безопасный	0,1 мА
Пороговый ощутимый	1,1 мА
Пороговый неотпускающий	15 мА
Пороговый фибрилляционный	70 мА
Смертельный	100 мА

3.  Опасность одно – и двухфазного прикосновения. Понятие, принцип действия на человека и опасность шагового напряжения. Классификация персонала и помещений по условиям поражения электрическим током

В цепях электрического тока бывает двухфазное и однофазное прикосновение человека.

При двухфазном прикосновении к действующим частям установки напряжением 100 В и расчетным сопротивлением тела человека 1000 Ом ток, проходящий через тело человека, может оказаться смертельным, так как он достигает 0,1 А. Опасность этого включения увеличивается еще тем, что электрический ток проходит из одной руки в другую через сердце, парализуя его действие.

Однофазное включение представляет собой прикосновение человека к одной фазе электроустановки, находящейся под напряжением.

В этом случае человек попадает под напряжение, действующее между данным проводом и землей.

Степень опасности поражения при этом зависит от того, имеет ли установка заземления нейтрали. Вследствие этого двухфазное прикосновение более опасно, чем однофазное с изолированной нейтралью. В сетях с изолированной нейтралью фактором безопасности является сопротивление изоляции.

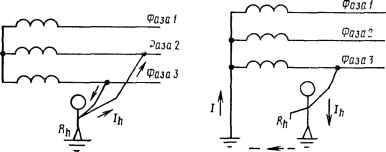

Схема включения тела человека в цепь электрического тока: а — двухфазная, б — однофазная

Шаговым напряжением (напряжением шага) называется напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек. Шаговое напряжение зависит от удельного сопротивления грунта и силы протекающего через него тока.

Опасность шагового напряжения

При попадании под шаговое напряжение возникают непроизвольные судорожные сокращения мышц ног и как следствие этого падение человека на землю. В этот момент прекращается действие на человека шагового напряжения и возникает иная, более тяжелая ситуация: вместо нижней петли в теле человека образуется новый, более опасный путь тока, обычно от рук к ногам и создается реальная угроза смертельного поражения током. При попадании в область действия шагового напряжения необходимо выходить из опасной зоны минимальными шажками ("гусиным шагом").

Опасное шаговое напряжение может возникнуть вблизи заземлителей электроустановок при аварийном коротком замыкании на землю или вблизи упавшего на землю провода линии электропередачи. В последнем случае шаговое напряжение между участками поверхности почвы возникает оттого, что они находятся на разном расстоянии от упавшего на землю провода. В зоне касания проводом земли потенциал равен потенциалу на проводе. В 10–30 м от точки касания потенциал равен практически нулю. Если, напр., линия электропередачи имеет напряжение 110 кВ и расстояние от упавшего провода до места, где потенциал равен нулю, составляет 20 м, то на 1 м приходится 5500 В. Сделать поблизости от упавшего провода шаг длиной 0.8 м означает примерно то же, что стать на два электрода с напряжением между ними до 4000 В.
