8. Организация безударных переходов в сау.
Ремиконт Р-130 имеет интерфейсный канал, с помощью которого контроллеры могут объединяться в локальную управляющую сеть «Транзит». Сеть «Транзит» может быть закрытой и открытой.
В закрытой сети контроллеры обмениваются информацией друг с другом. Открыта сеть отличается от закрытой тем, что контроллеры кроме того могут обмениваться информацией с внешним абонентом (например, ЭВМ).
Сеть «ТРАНЗИТ» имеет кольцевую конфигурацию. Для построения закрытой сети никаких дополнительных устройств, кроме тех, которые используются для управления процессом, не требуется. Для организации открытой сети в состав последней включаются специальное устройство - шлюз. Через шлюз абонент получает доступ к любому контроллеру, включенному в сеть «ТРАНЗИТ». .
В сети «ТРАНЗИТ» информация последовательно передается от одного контроллера к другому. Если информация, проходящая через данный контроллер, требуется этому контроллеру, он её использует и передает следующему контроллеру.
Открытая
сеть «ТРАНЗИТ»
Закрытая
сеть «ТРАНЗИТ»
Абонент
Абонентский
канал
Сетевой
канал
Сетевой
канал
Шлюз
БК
БК
БК
БК
БК
БК
БК
Рис.
10. Варианты сетевой архитектуры.
Реле, шунтирующее интерфейсную цепь, расположено в блоке питания БП. Поэтому для сохранения целостности сети «ТРАНЗИТ» кабель этой сети не должен отключаться от блока питания (однако само питание от этого блока может быть отключено). Блок контроллера БК может отключаться от блока питания и сниматься с объекта для ремонта или замены. Если необходимо демонтировать блок питания, отключенные от него интерфейсные цепи необходимо соединить друг с другом.
В открытой сети блок шлюза включается в сеть «ТРАНЗИТ» через тот же блок питания БП-21, что и блок контроллера. Способ его включения и все остальные условия полностью соответствуют блоку контроллера.
Непосредственно связывать алгоблоки через сеть «ТРАНЗИТ» нельзя, для такой связи используются два специальных связных алгоритма: интерфейсного вывода ИНВ и ввода ВИН.
Если выходные сигналы каких-либо алгоблоков должны передаваться в другие контроллеры, соответствующие выходы алгоблоков по стандартной процедуре конфигурирования связываются с входами алгоритма ИНВ. Как только ИНВ установлен, контроллер начинает передавать в сеть сигналы, поступающие на вход алгоритма ИНВ, т.е. сигналы алгоблоков, связанных с алгоритмом ИНВ.
Передавая в сеть сигналы, контроллер всему «пакету» присваивает свой системный номер, равный номеру соответствующего входа алгоритма ИНВ. Передаваемые сигналы не адресованы какому-либо конкретному контроллеру. Их может принять любой контроллер, а также одновременно несколько контроллеров.
В качестве абонентов в открытой сети «ТРАНЗИТ» могут использоваться ЭВМ общего назначения, имеющие интерфейсный канал, соответствующий стандарту ИРПС или RS-232C. Для ЭВМ должна быть написана программа обеспечивающая поддержку протокола связи с сетью "Транзит". В качестве абонента предусматривается также использование "Ломиконта" моделей Л-110, Л-112, Л-120, Л-122.
Абонент связывается с сетью "Транзит" через специальное устройство, называемое шлюзом, который предназначен для связи сети "ТРАНЗИТ" с устройствами верхнего уровня, а также для связи двух сетей "ТРАНЗИТ" друг с другом.
Шлюз имеет два канала цифровой последовательной связи: сетевой канал и абонентский канал.
С помощью сетевого канала шлюз включается в сеть "Транзит" по тем же правилам, по которым в эту сеть включаются блок контроллера Р-130. Через абонентский канал шлюз соединяется со средствами верхнего уровня.
При включении в сеть «ТРАНЗИТ» в шлюзе задаются системный номер по аналогии с системным номером контроллера. Общее число контроллеров и шлюзов включенных в сеть «ТРАНЗИТ» не должно превышать 15.
В открытой сети "ТРАНЗИТ " абонент может взаимодействовать как с сетью «ТРАНЗИТ», так и с отдельным контроллером этой сети. С сетью "ТРАНЗИТ" абонент может обмениваться информационными сообщениями, т.е. читать информацию, циркулирующую в сети "ТРАНЗИТ", а также вставлять свою информацию в общий поток информации. В этом случае абонент посылает в сеть 'ТРАНЗИТ11 специальный запрос и получает от сети "ТРАНЗИТ" ответ.
Обмен информацией с отдельным контроллером сети абонент может вести на двух уровнях. На уровне обмена информацией с алгоблоками и на уровне управления контуром регулирования или логической программой. В обоих случаях абонент посылает контроллеру запрос или команду и получает от контроллера ответ или подтверждение.

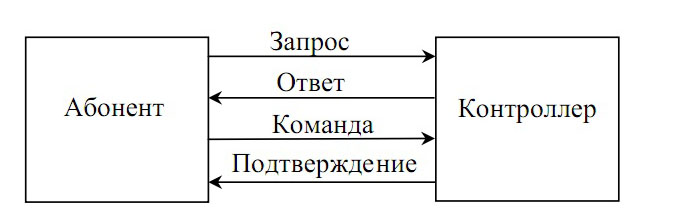

Рис. 11. Виды сообщений при связи с абонентом.
В действительности всеми сообщениями абонент обменивается не с контроллерами, а со шлюзом. Шлюз является посредником между абонентом и сетью "ТРАНЗИТ". Принимая от абонента запросы и команды, шлюз "вставляет" их в сеть. Также шлюз вылавливает из сети нужную информацию и транслирует её абоненту.
Вывод.
По результатам данной работы была рассмотрена техническая реализация САУ соотношения парового котла Птвм-50. Был выбран контроллер Ремиконт Р-130. С его помощью реализуется индикация параметров процесса на операторской станции, возможность изменения настроек регулятора и задания системы. Ремиконт Р-130 позволяет осуществлять сигнализацию предельного положения регулирующего органа. Система автоматического регулирования была успешно модернизирована.
Приложение.
Спецификация ТСА.
Наименование |
Тип, марка |
Завод изготовитель |
Единица измерения |
Количество |
Механизм исполнительный электрический однооборотный с блоком сигнализатора положения БСПТ-10М |
МЭО-100/25 |
ПО «Промприбор» г. Чебоксары |
шт. |
1 |
Пускатель бесконтактный реверсивный |
ПБР-2М1 |
ЗАО «АМАКС-КИП» г. Чебоксары |
шт. |
1 |
Блок питания |
БП-20 |
ПО «Промприбор» г. Чебоксары |
шт. |
1 |
Датчик давления |
ПД100 ДИ |
ЗАО «Манометр-сервис» г. Челябинск |
шт. |
1 |
Программируемый контроллер Ремиконт Р-130 |
Ремиконт Р-130 |
ПО «Промприбор» г. Чебоксары |
шт. |
1 |
