- •1 Испытания на воздействия пыли (песка)
- •1.2 Испытания изделий на динамическое воздействие пыли (песка)
- •Методика испытаний
- •1.3 Испытания изделий на статическое воздействие пыли (песка)
- •Методика испытаний
- •1.4 Испытательная установка
- •2 Испытания на воздействие биологических факторов
- •2.1 Испытания на воздействие плесневых грибов
- •2.2 Методика испытаний
- •3 Испытание на воздействие коррозии
- •3.1 Испытательное оборудование
- •3.2 Методика испытаний
- •3.3 Обработка результатов испытаний
- •3.4 Протокол испытаний
- •Список литературы
Министерство Образования и Науки Российской Федерации
Казанский Научный Исследовательский Технический Университет
им. А.Н. Туполева
Кафедра стандартизации, сертификации и технологического менеджмента
Реферат
по дисциплине:
Организация и технология испытаний
На тему:
Испытание на статическое и динамическое воздействие пыли (песка). Испытание на воздействие коррозии. Испытание на воздействие биологических факторов.
Выполнил: студент группы 3411
Максимов Л. И.
Руководитель: доцент кафедры ССТМ Сабитов А.Ф.
Казань 2012 г.
Содержание
Термины и определения…………………………………………………………………..3
1 Испытания на воздействия пыли (песка)……………………...………………………4
1.2 Испытания изделий на динамическое воздействие пыли (песка)…………..4
1.3 Испытания изделий на статическое воздействие пыли (песка)……………..6
2 Испытания на воздействие биологических факторов ...…………………………….11
2.1 Испытания на воздействие плесневых грибов……………………………...11
3 Испытание на воздействие коррозии ………………………………………………..15
Список литературы………………………………………………………………………20
Термины и определения
Испытание – экспериментальное определение количественных и (или) качественных характеристик свойств изделий в условиях эксплуатации, хранения и транспортирования или при воспроизведении (моделировании) этих условий в специальных лабораториях (испытательных центрах).
Пыль
– частицы вещества или смеси веществ
неопределенного происхождения, размеры

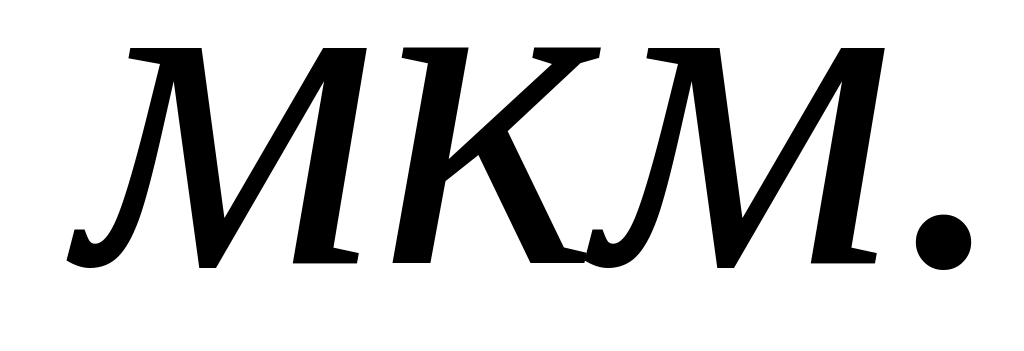

частиц находятся в пределах от 1 до 150
.
Песок –
гранулированные частицы, имеющие
сферическую или неопределенную форму,
размеры которых находятся в пределах
от 100 до 2000
Коррозия — это самопроизвольное разрушение металлов в результате химического или физико-химического взаимодействия с окружающей средой.
Метод – 1) способ познания, подход к изучению; 2) прием, система приемов в
какой – либо области деятельности; 3) способ теоретического исследования или практического осуществления чего – нибудь
Методика – алгоритм, процедура для проведения каких – либо нацеленных действий
Методика отличается от метода конкретизацией приемов и задач.
Методология – 1) учение о методах, методиках, способах и средствам познания; 2) система принципов и способов организации и построение теоретической и практической деятельности; 3) учение о структуре, логической организации методах и средствах деятельности. Обобщенно методология – учение об организации деятельности.
1 Испытания на воздействия пыли (песка)
При испытании на
воздействие пыли изделия должны быть
работоспособными и сохранять свои
характеристики при воздействии пылевой
смеси с частицами размером не более
200
,

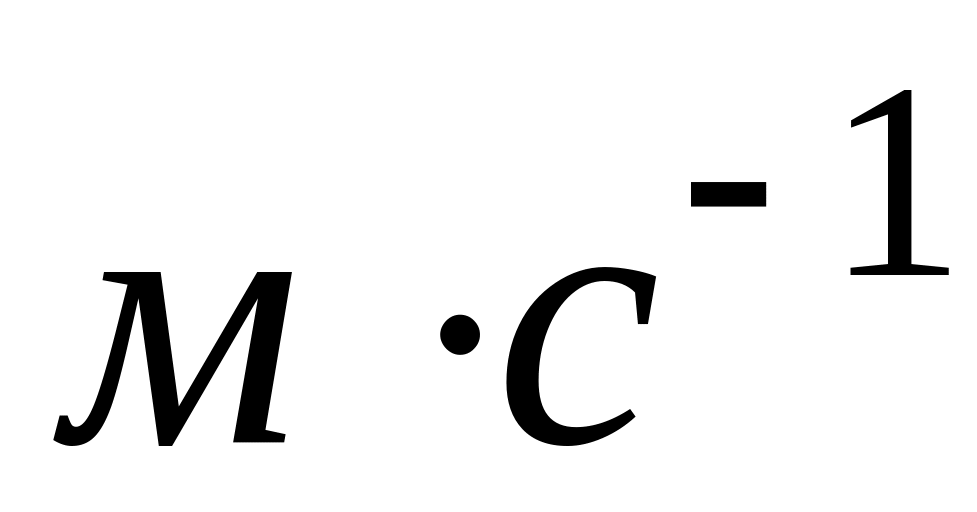

движущимися со скоростью 5
.
Для воспроизведения воздействия пыли с определенными скоростями циркуляции воздуха используются специальные камеры. Основными параметрами, характеризующими камеры пыли, являются скорость циркуляции воздуха в камере, температура воздуха, относительная влажность, временной режим.
В основном находят применение две конструкции камер: для испытания на статическое и динамическое воздействие пыли.
1.2 Испытания изделий на динамическое воздействие пыли (песка)
Испытания проводят с целью проверки устойчивости изделий к разрушающему (абразивному) воздействию пыли, а также с целью проверки пыленепроницаемости изделий или их работоспособности в условиях воздействия пыли в среде с повышенной концентрацией пыли.
Таблица 1 - Параметры видов испытаний на воздействие пыли.
Вид воздействия |
Состав пылевой смеси,
|
Размер частиц пыли, |
Продолжительность
обдува,
|

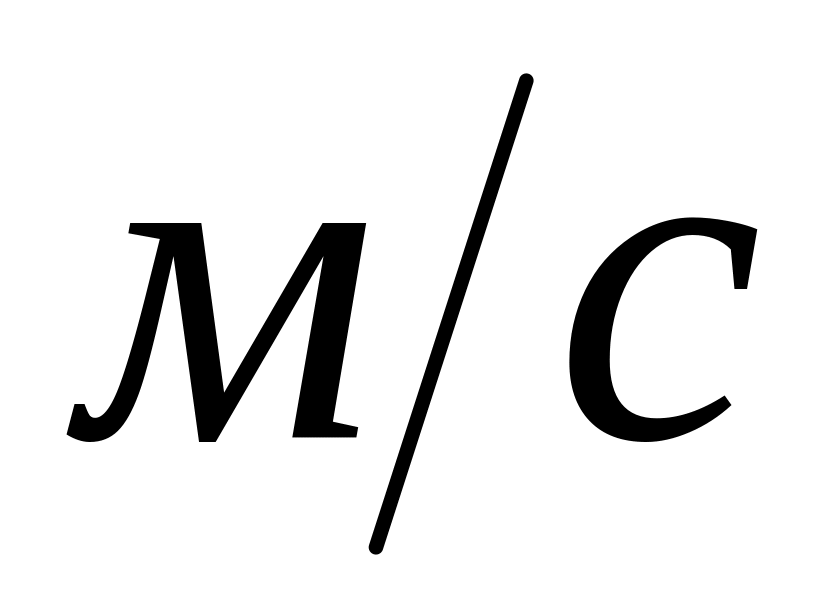

Скорость циркуляции
воздуха,
|

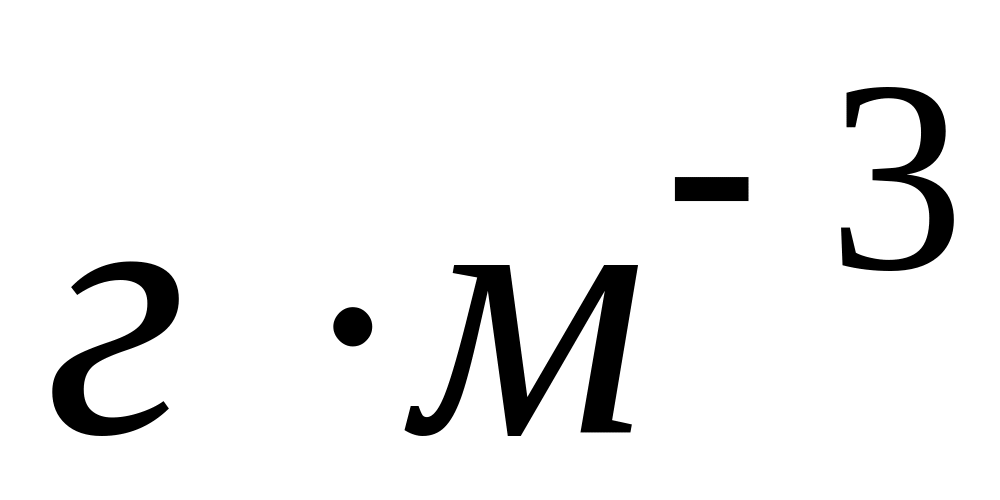

Концентрация,
|
Динамическое |
Кварцевый песок 70; мел 15; каолин 15 |
≤ 200 |
2 |
10…15 |
2±1 или 0,1% полезного объема камеры |
Статическое |
Кварцевый песок 60; мел 20; каолин 20 |
≤ 50 |
2 (оседание пыли 2 ч) |
0,5…1 |
2±1 или 0,1% полезного объема камеры |
Методика испытаний
Согласно ГОСТ 20.57.406 – 81 изделия помещают в камеру и располагают в ней таким образом, чтобы воздействие пыли максимально соответствовало воздействию пыли при эксплуатации. Способ установки изделий в камере указывают в стандартах на изделия.

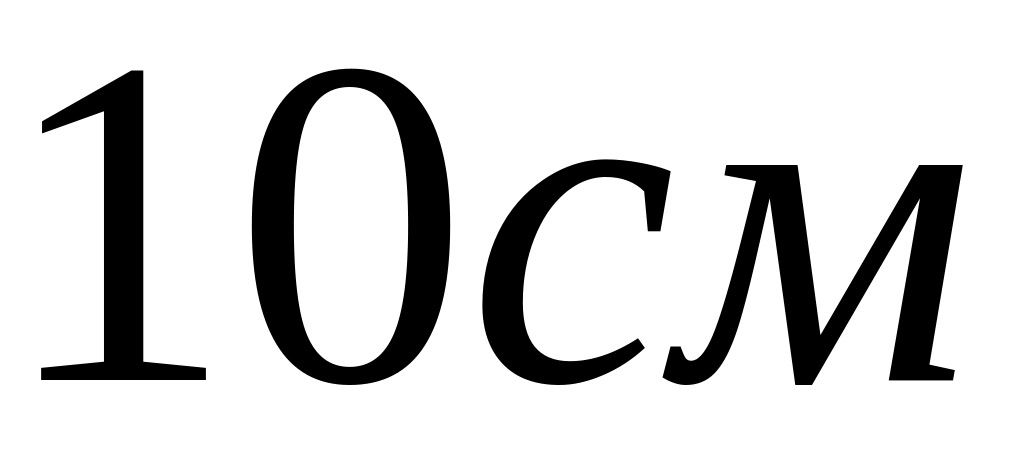

Минимальное
расстояние от изделий до стенок камеры
и между изделиями должно быть не менее
.
Изделия обдувают

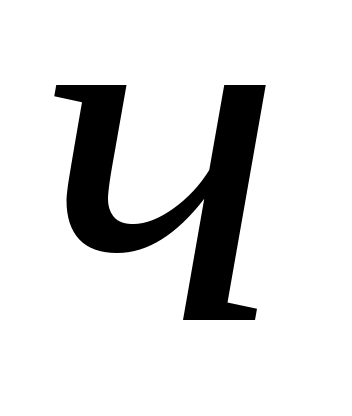

в течение 2

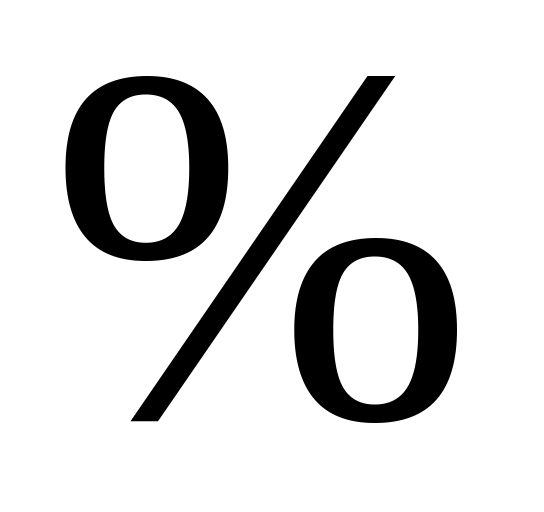

просушенной пылевой смесью, содержащей
,
кварцевого песка, 15% мела и 15% каолина,
в количестве, равном приблизительно

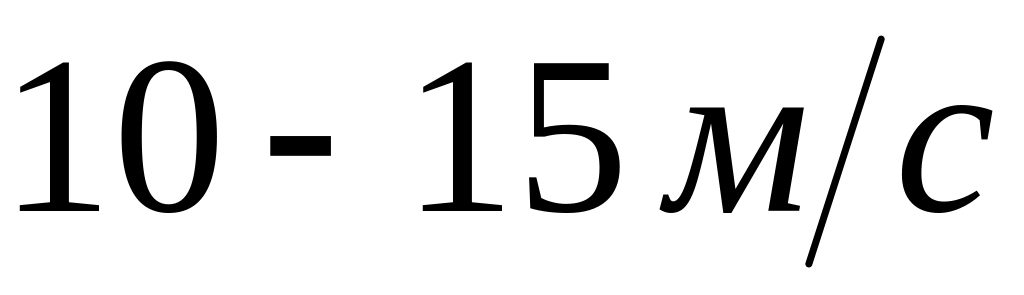

0,1% полезного объема камеры, со скоростью
.
Размер частиц должен быть таков, чтобы
они проходили без остатка через сито с
сеткой
по ГОСТ 6613 – 86 и оставляли остаток около
3% на сите с сеткой №02 по ГОСТ 6613 – 86.
При испытании изделий только на пыленепроницаемость к составу пылевой смеси добавляют флюоресцирующий порошок в количестве 10% объема пылевой смеси.
При испытании на работоспособность изделия в процессе испытания могут находиться в рабочем состоянии.
После обдувания изделия извлекают из камеры, удаляют пыль с наружных поверхностей способом, установленным в стандартах и ТУ на изделия, и проводят визуальный осмотр.
При испытании на работоспособность проводят проверку, указанную в стандартах и ТУ на изделия. При испытании на пыленепроницаемость, в случае использования флюоресцирующего порошка, для выявления пыли, проникшей внутрь изделий, их переносят в затемненное помещение, вскрывают и подвергают ультрафиолетовому облучению.
Изделия считают выдержавшими испытание, если в процессе и (или) после испытания они удовлетворяют требованиям для данного вида испытаний. При этом:
а) в случае проверки устойчивости к абразивному действию пыли изделия считают выдержавшими испытания, если их внешний вид удовлетворяют требованиям, оговоренным в стандартах и ТУ;
б) в случае проверки пыленепроницаемости браковочным признаком служит наличие пыли проникшей внутрь изделия.
