1) Снятие коробки передач

При снятии коробки передач необходимо отвернуть болты крепления крышки пола кабины, снять его и отвернуть фланец крепления карданного вала.

Отсоединить регулировочную тягу сцепления и оттяжную пружину. Снять картер с рычагом переключения передач. Отсоединить кронштейн промежуточной опоры от поперечины рамы и опустить карданные валы, снять рычаги ручного тормоза, отсоединить вал спидометра.

Для снятия рычага привода ручного тормоза с коробки передач надо отвернуть два болта крепления сектора и один болт крепления рычага, снять пластину рычага, рычаг привода тормоза в сборе, две распорные втулки и сектор рычага.

Отвернуть болты крепления коробки передач к картеру сцепления с помощью накидного ключа. Отсоединить от картера сцепления коробку передач и снять её при помощи специального съёмника 32П-1270.

Сняв коробку передач с автомобиля, надо установить на место картер с рычагом управления коробкой.

Перед разборкой необходимо слить масло, вывернуть пробку из спускного отверстия, затем очистить и промыть коробку передач снаружи.

С помощью подвески (рис. 3.7) зацепить коробку, поднять её подъёмником и установить на приспособление для разборки и сборки коробок передач.

Рис. 3.7 Подвеска для транспортировки и подъёма коробок передач

Разборка коробки передач

Снятие и разборка картера рычага переключения передач. Отвернуть четыре болта крепления картера рычага, снять картер с рычагом в сборе и прокладку картера.

Закрепить картер рычага в тиски, направив рычаг вниз. Отвернуть гайку крепления оси промежуточного рычага, придерживая при этом головку оси, снять пружинную шайбу и ось с промежуточным рычагом. Затем вынуть ось из отверстия рычага и предохранитель. Вынуть из картера пружину, снять опору рычага, вынуть рычаг в сборе и фиксатор рычага. Для снятия защитного чехла надо ослабить гайку и отвернуть рукоятку.

Снятие и разборка первичного вала

Отсоединить оттяжную пружину от муфты подшипника выключения сцепления, снять муфту с подшипником в сборе. Отвернуть четыре болта крепления крышки переднего подшипника первичного вала и снять крышку с прокладкой.

Чтобы вынуть из гнезда картера первичный вал, надо выпрессовать шариковый подшипник с помощью съёмника 40П-5019 (рис. 3.8) и снять вал с подшипником в сборе.

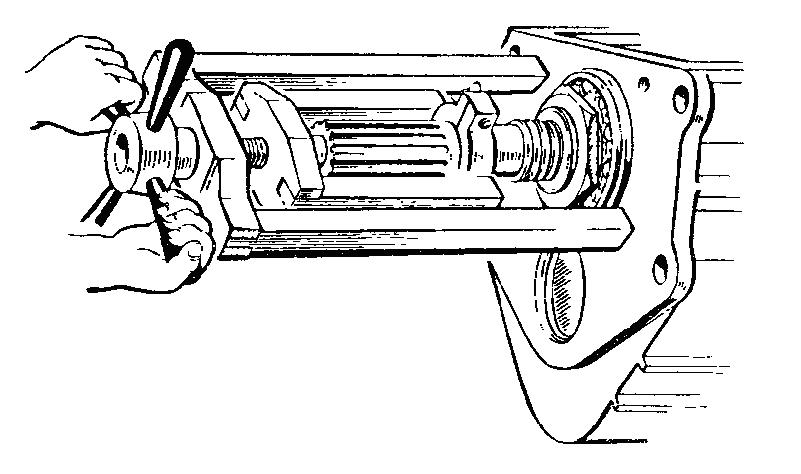

Рис. 3.8 Съёмник 40П-5019

Снять замочные кольца и спрессовать подшипник с помощью приспособления (рис. 3.9).

Рис. 3.9 Приспособление для разборки первичного вала

2) Диагностика

Необходимо соблюдать следующий порядок диагностики первичного вала коробки передач ЗИЛ-130. Прежде всего проводится визуальный контроль детали (невооружённым глазом), выявляются крупные трещины, пробоины, изломы, задиры, риски, элементы коррозии и т. п. Далее с помощью раз-личных устройств и приспособлений выявляют дефекты, связанные с нарушением взаимного расположения базовых поверхностей и физико-механических свойств материала детали. После этого ответственные детали проверяют на наличие скрытых дефектов (невидимых глазу трещин и внутренних дефектов). И в завершении, если в детали отсутствуют недопустимые дефекты, определяют её размеры и форму базовых поверхностей.

Контроль взаимного расположения базовых поверхностей заключается в проверке отклонений от соосности, перпендикулярности, параллельности осей или плоскостей и др. Для того, чтобы контроль деталей был эффективным, необходимо правильно базировать их. Существуют два принципа базирования деталей: принцип постоянства баз и принцип их совмещения

Отклонения от соосности шеек валов оцениваются при помощи индикаторов часового типа с ценой деления 0,01 мм путём базирования детали в центрах и вращения её вокруг оси. Величина радиального биения шеек (их несоосность) определяется как разность отклонений индикаторов.

Отклонение от перпендикулярности фланца к оси вала оценивается при помощи индикаторной головки, установленной перпендикулярно к торцу фланца на возможно большем удалении от оси вала. При вращении вала величина биения торца фланца относительно оси вала определяется по разности максимального и минимального отклонений стрелки индикатора.
