2.5 Схема та технологія роботи очисного виїмкового комплекса

Комбайни в комплексах можуть працювати по двом технологічним схемам: по човниковій схемі переміщення комбайну по вибою , або односторонній схемі.

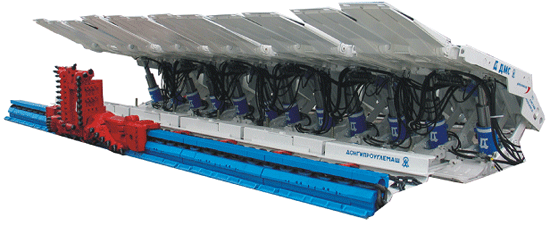

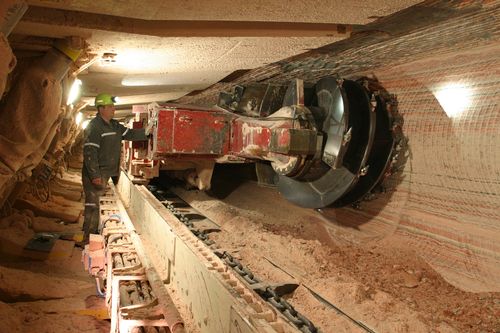

Рис.12. Виїмковий механізований комплекс в очисному вибої.

Машини і механізми комплексу об'єднані між собою єдиною технологічною послідовністю операцій по видобутку корисної копалини і працюють як єдиний агрегат. Технологічна схема роботи механізованого комплекса наведена на рис.13

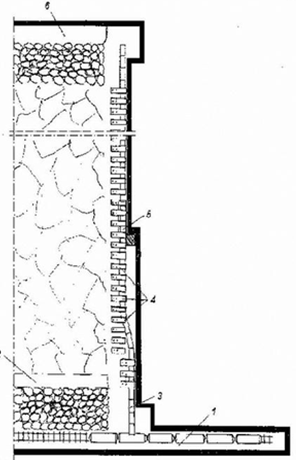

Рисунок 13. Схема очисного вибою і технологічна схема роботи виїмкового механізованого комплекса

1 – відкаточний штрек; 2 – обрушені породи покрівлі виробленого простору; 3 – вентиляційний штрек; 4 – очисний вибій; 5 - пласт 6 –скребковий конвеєр; 7 – лінійні секції механізованого гідрокріплення; 8 – очисний вузькозахватний комбайн

Очисний вузькозахватний комбайн 8 рухаючись уздовж вибою по рамі забійного конвеєра 6, руйнує пласт 5 корисної копалини шнековими виконавчими органами , навантажуючи одночасно відбите вугілля на конвеєр. Лінійні секції 7 механізованого кріплення забезпечують закріплення оголеної призабійної покрівлі. Після проходу комбайна, з відставанням на 10-20 метрів, проводиться пересування забійного скребкового конвеєра 6 до вибою за допомогою спеціальних гідродомкратів, встановлених на секціях механізованого кріплення.

Після пересування конвеєра, в певній послідовності пересуваються і розкріплюються лінійні секції 7 кріплення. Кріплення комплексу підтримує покрівлю в робочому просторі лави, здійснює управління гірським тиском, захищає робочий простір вибою від обрушених порід покрівлі.

Комбайн або струг переміщується по довжині очисного вибою за допомогою тягового органу (ланцюга ) по ставу конвеєра 6.

Очисні механізовані комплекси можуть працювати з виїмковими комбайнами яким потрібна попередня підготовка ніш, так і з комбайнами які здійснюють самозарубування в пласт за допомогою власних виконавчих органів.

3. Стругові установки

3.1 Призначення, область застосування. Класифікація. Конструкції

Стругові установки призначені для механізації виїмки вугілля в складі механізованих комплексів на пластах пологого і похилого залягання (до 35°), потужністю від 0,55 до 2.0 м., з опором різанню вугілля до 300 кН. Найбільш ефективно стругові установки можуть працювати на пластах з безпосередньою покрівлею і підошвою не нижче середньої стійкості, що допускають короткочасне (3-5год.) оголення покрівлі.

Перевагами стругової виїмки перед комбайновою є: забезпечення виїмки тонких і надтотонких пластів, невеликі габарити по висоті, краща сортність вугілля, більш висока безпека ведення робіт.

Абревіатура назви сучасних стругів і стругових установок : УСБ, УСВ, УСТ, УСН, УДС, АС, СА, СО, СН. .

Стругова установка має робочий орган - струг. По характеру впливу робочого органу на вугілля - розрізняють струги статичні, динамічні, комбіновані. На відміну від комбайнових робочих органів які здійснюють руйнування корисної копалини способом різання, струги руйнують корисну копалину способом сколювання, під дією різців і напірного зусилля тягового органу.

Швидкість переміщення робочого органу сучасних стругів сягає від 30 до 150 м/хв., при ширині захвату виїмкової стружки від 0,05 до 0,15 м.

На рис. 14 показаний загальний вигляд , та конструкція стругової установки. Основними машинами стругової установки є: робочий орган струг (1), скребковий пересувний конвеєр 2, гідрофіковане механізоване кріплення 3, електрообладнання, апаратура управління, маслостанція, система зрошення,

Рисунок 14. Загальний вигляд виїмкового комплексу з струговою установкою.

1 – скребковий конвеєр, 2 – струг, 3 – механізоване гідрофіковане кріплення.

На рис.15 наведена технологічна схема та основні вузли стругової установки

Рисунок 15 . Технологічна схема та основні вузли стругової установки

1 – струг ; 2,3 - приводи , відповідно струга і конвеєра; 4 - тяговий ланцюг струга і; 5 – забійний конвеєр; 6 - гідродомкрати переміщення конвеєра; 7 – конвеєр транспортного штрека; 8 - пласт корисної копалини

Гідрообладнання стругової установки служить для переміщення конвеєра і приводних голівок, для притиснення струга до вибою, складається з гідродомкратів з блоками управління, маслостанції, і шлангів високого тиску.

Управління стругом здійснюється на штреку, за допомогою апаратури управління УМС, яка здійснює автоматичний режим його роботи.
