2 .2.Проектирование чердачного перекрытия.

Необходимо запроектировать чердачное перекрытие и рассчитать толщину утеплителя.

Исходные данные: железобетонная плита толщиной 220 мм, пенопласт, в качестве утеплителя, c λ=0,05, Вт/(м•°С) , изделия из вспученного перлита на битумном связующем с λ=0,099 , Вт/(м•°С) .

По предыдущим расчетам Dd = 5241,6 °С*сут.

Согласно таблице 3 СНиП 23-02-2003 для соответствующих групп зданий:

а = 0,00045;

b = 1,9.

вычисляем нормируемое сопротивление теплопередачи:

R_req=Dd*a+b

R_req=4,26 м²·°С/Вт.

По формуле рассчитываем толщину утеплителя:

δ _ут = (R_req - 1/α_int - δ _пл./ λ_пл. - δ _ст. /λ_ст. - 1/α_ext) * λ_ут

δ _ут =(4,26-0,15-0,11-0,08)*0,05=0,19

Тогда ∑R=4,07 м²·°С/Вт.

Вычисляем приведенное значение сопротивления теплопередаче;

R^o_r = 0,11+4,07+0,04=4,26 м²·°С/Вт

В результате данный вид ограждающих конструкций соответствует нормативным требованиям по сопротивлению теплопередачи R^o_r≥ R_req (4,26 м²·°С/Вт = 4,26 м²·°С/Вт).

В результате расчета была запроектирована конструкция плиты перекрытия (рис.8) с толщиной утеплителя URSA 210 мм у которого λ=0,043 .

Рис. 9 Конструкция чердачного перекрытия.

2 .3Проектирование светоотражающей конструкции.

приведенное сопротивление теплопередаче R_o,м²·°С/Вт, светопрозрачных конструкций следует принимать не менее нормируемых значений R_reg, м²·°С/Вт.

Значение R_reg следует определять по формуле R_req=Dd*a+b, где

Dd = 5241,6 С /сут. (градусо-сутки отопительного периода для конкретного пункта; взяты из предыдущих расчетов)

а = 0.000075

b = 0.15

коэффициенты, значения которых следует принимать по данным таблицы 3 для жилых зданий при Dd СП 23-101-2004

R_req = 0,000075*5241,6+0,15=0,54 м²·°С/Вт.

Согласно Приложению Л СП 23-101-2004 «Проектирование тепловой защиты зданий» принимаем оптимальное решение светопрозрачных конструкций, согласно условию R_req < R^o_r, а именно двойное остекление с твердым селективным покрытием в спаренных деревянныхпереплетах (R^o_r = 0,55 м²·°С/Вт.).

В результате расчетов мы запроектировали светопрозрачную конструкцию, которая удовлетворяет условию по сопротивлению теплопередачи (0,54 < 0,55).

3 . Расчет естественного освещения жилой комнаты.

     Требуется определить площадь светового проема в жилой комнате в Смоленске(рис )

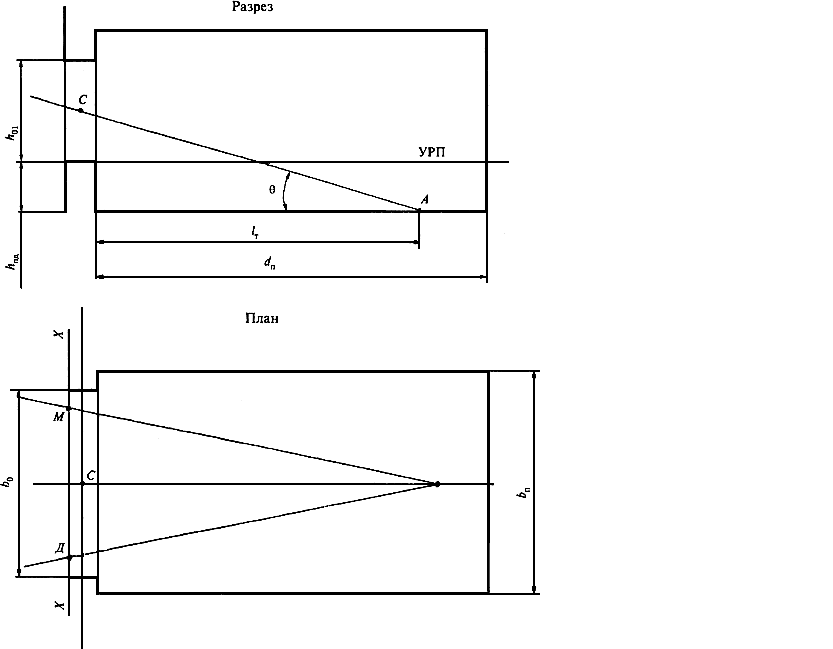

Рис 10. Разрез и план жилой комнаты

Исходные данные: . Глубина помещения =5380 мм, ширина помещения =4555 мм, площадь пола помещения =24,5 м , толщина наружной стены 535 мм, высота подоконника = 800 мм, высота светового проема окна =1500 мм; переплеты спаренные деревянные с двумя слоями остекления; средневзвешенный коэффициент отражения поверхностей помещения

=0,5, коэффициент запаса =1,2; здание располагается во второй группе административных районов по ресурсам светового климата.

По приложению И СНиП 23-05 определяют нормированное значение КЕО , равное 0,5%.



     Выполняют предварительный расчет естественного освещения:

по глубине помещения и высоте верхней грани светового проема над условной рабочей поверхностью мопределяют, что =3,6



      На рисунке 1 СП 23-102-2003 на соответствующей кривой =0,5% находят точку с абсциссой 3,6; по ординате этой точки определяют, что необходимая относительная площадь светового проема  составляет 16,5%.



      Площадь светового проема определяют по формуле:



А_с.о= ((А_c.o/А_п)*100)/А = 0,165*24,5= 4,04 м .



     Следовательно, ширина светового проема при высоте 1,5 м должна составлять =4,04/1,5=2,7 м. Принимают оконный блок размером 1,5х2,7 м.



Производят проверочный расчет по формуле:



,

где , , , - в соответствии с приложением Б  СП 23-102-2003;

τ_о = τ₁τ₂τ₃τ₄τ₅, (приложение СП 23-102-2003 Б.6);

_,

где n₁- количество лучей по графику I (рис. Б.1), проходящих от неба через световые проемы в расчетную точку на разрезе помещения;

n₂ - количество лучей по графику II (рис. Б.2), проходящих от неба через световые проемы в расчетную точку на плане помещения;

K_з =1,2 (По СНиП 23-05);

К_ЗД =0 т.к неизвестны окружающие здания;

     Накладывают график I для расчета коэффициента естественной освещенности методом А.М.Данилюка (рисунок 8 Сп 23-102-2003) на поперечный разрез помещения , совмещая полюс графика 0 с точкой , а нижнюю линию графика  - с полом; подсчитывают число лучей по графику I, проходящих через поперечный разрез светового проема: =3,4.

 Отмечают, что через точку  на разрезе помещения проходит концентрическая полуокружность 35 графика I.

 На поперечном разрезе помещения определяют, что угол , под которым видна середина светового проема из расчетной точки ; по таблице Б.1 приложения Б линейной интерполяцией находят, что для этого угла коэффициент =0,75

По значениям ; ; ;  в приложении Б линейной интерполяцией находят : =3,92.

Для спаренного деревянного переплета с двойным остеклением определяют общий коэффициент светопропускания: =0,8х0,75=0,60.



.

По графику II А.М. Данилюка считаем количество лучей между границами оконного проема т. е.

n₂ = 32 ,

Находим по формуле:

=0,01*3,4*32=1,088%

Находим расчетное значение КЕО по формуле:

=1,088*0,75*3,92*0,6/1,2 =1,59

Сравнивая полученные расчетные значения КЕО с нормированным значением КЕО:

1,59 = e_P > e_N = 0,5.

Т.о. требование норм естественного освещения СНиП 23-05-95* удовлетворены в жилой комнате, т.к. КЕО .

Вывод: в результате расчета были запроектированы оконные проемы размерами 1,5*2,7.
