1.3 .Расчет индекса приведенного ударного шума.

Требуется рассчитать индекс приведенного уровня ударного шума под междуэтажным перекрытием.

Исходные данные: перекрытие состоит из железобетонной несущей плиты толщиной 22 см и ρ = 2500кг/м³, звукоизоляционного слоя из материала Пенотерм (НПП-ЛЭ) толщиной 10 мм в необжатом состоянии, Цементно-песчаной стяжки ρ = 1300 кг/ м³ толщиной 3 см и линолеума средней плотностью 1100 кг/ м³ толщиной 3 мм. Полезная нагрузка 1950Па (СНиП 2.01.07-85*).

Определяем поверхностные плотности элементов перекрытия:

m= ρ*h, где

ρ-плотность материала, кг/м³

h-высота, м

m₁ = 561 кг/м²- поверхностная плотность несущей плиты перекрытия

m₂ = 1800*0,03+1100*0,003=57,3 кг/м- поверхностная плотность конструкции пола выше звукоизоляционного слоя (без звукоизоляционного слоя).

Нагрузка на звукоизоляционный слой 1950+573=2523 Па.

По таблице 18 СП 23-203-2003 находим L_nω0 = 74 дБ.

Вычисляем частоту колебаний пола по формуле f₀ = 0.16 при Ед = 6.6 * 10⁵ Па и d = 0.01(1-0.01) = 0.009 м

f₀ = 182 ≈ 200 Гц

По таблице 17 СП 23-203-2003 находим индекс изоляции приведенного уровня шума под данным междуэтажным перекрытием: L_nω = 59 дБ.

Приведенный уровень ударного шума соответствует нормативным требованиям для перекрытий между комнатами в квартире в двух уровнях в домах категории Б. (L_nω = 59 дБ > L_nω^норм = 58 дБ).

В результате расчетов была запроектировано межэтажное перекрытие из многопустотной железобетонной плиты (рис.6), звукоизоляционным слоем из материала Пенотерм (НПП-ЛЭ), цементно-песчанной стяжки и линолеума. Индекс приведенного уровня ударного шума равен 59дБ.

Рис.6 Схема межэтажного перекрытия.

2. Теплоизоляция.

2.1. Оценка теплозащитных качеств ограждающих конструкций.

г. Смоленск

Исходные данные:

t_int = 20^oC - расчетная температура внутреннего воздуха, принимаемая для расчета ограждающих конструкций группы зданий по поз.1 таблицы 4 по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20-22 °С);

t_ext = - 26^оС - расчетная температура наружного воздуха в холодный период года, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СНиП 23-01«Строительная климатология»;

α_int = 8.7 Вт/(кв.м•°С) - коэффициент теплоотдачи для стен, полов, гладких потолков, потолков с выступающими ребрами принимаемый по СНиП 23-02-2003 «Тепловая защита зданий» (табл. 7);

α_ext = 23 Вт/(кв.м•°С) - коэффициент теплоотдачи для наружных ограждающих конструкций, принимаемый по СНиП II-3-79* «Строительная теплотехника» (табл. 6*);

= = -2,4^оС и = 234 сут. - средняя температура наружного воздуха, °С, и продолжительность, сут, отопительного периода, принимаемые по СНиП 23-01 «Строительная климатология» для периода со средней суточной температурой наружного воздуха не более 10 °С;

r = 0,998 -коэффициент теплотехнической неоднородности;

n =1 -коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный по СНиП 23-02-2003 «Тепловая защита зданий» (табл. 6);

λ _вн.с= 0,7, λ _н.с.=0,47, λ_ут=0,06, λ_отд=0,36 (приложением «Д» СП 23-101-2004);

Влажностные режим- влажный (согласно таблице 1 СНиП 23-02-2003) , условия эксплуатации О.К. в зоне влажности-сухие (согласно приложению В СНиП 23-02-2003), следовательно принимаем условия эксплуатации категории «Б» (согласно таблице 2 СНиП 23-02-2003)

Требуется сделать теплотехнический расчет конструкции стены и определить толщину утеплителя. Вариант конструктивного решения - многослойная колодцевая кладка из кирпича с ρ=1800 кг/м3, δ_вн._с=250 мм, δ_о.с.=120 мм, утеплитель пенополистирол с ρ=150 кг/м3.(рис. 7)

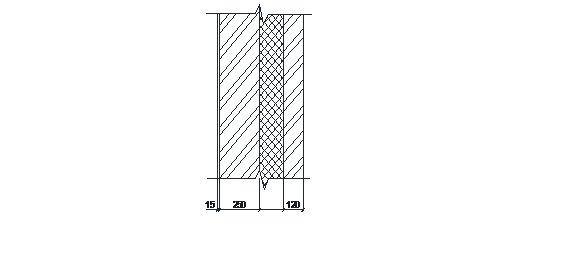

Р ис7. Схема наружной ограждающей конструкции.

Условие: а) приведенное сопротивление теплопередаче R₀ м²·°С/Вт, ограждающих конструкций следует принимать не менее нормируемых значений R_req м²·°С/Вт.

Значение Rreq следует определять по формуле:

R_req=Dd*a+b;

где Dd - градусо-сутки отопительного периода, °С·сут, для конкретного пункта;

a,b - коэффициенты, значения которых следует принимать по данным таблицы 3 СНиП 23-02-2003 (а = 0.00035, b = 1,4).

Градусо-сутки отопительного периода Dd °С·сут, определяют по формуле:

Dd=(t_int-t_ht)*z_ht ;

Dd=5241,6 °С·сут ;

R_req=3,2 м²·°С/Вт.

Далее, определяем толщину слоя утеплителя δ₂;

R^o_con = 1/α_int +∑R_req + 1/α_ext;

∑R_req= δ _вн.с./ λ _вн.с. + δ _ут. /λ_ут. + δ _н.с. /λ _н.с., где

δ _вн.с=250мм (толщина внутреннего слоя стены)

δ _н.с.=120мм (толщина наружного слоя стены)

для определения толщины слоя утеплителя используем значение R_req, отсюда:

δ _ут = (R_req/r - 1/α_int - δ _вн.с./ λ_вн.с. - δ _н.с. /λ_н.с. - δ _отд. /λ_отд. - 1/α_ext) * λ_ут .

δ _ут =(3,2/0,998-0,11-0,04-0,25/0,7-0,12/0,47-0,015/0,36)*0,06=0,14 м.

Тогда ∑R=2,96 м²·°С/Вт.

Вычисляем приведенное значение сопротивления теплопередаче;

R^o_r = 0,11+2,96+0,04=3,11 м²·°С/Вт

В результате данный вид ограждающих конструкций не соответствует нормативным требованиям по сопротивлению теплопередачи R^o_r≥ R_req .

Тогда увеличиваем толщину утеплителя до 150 мм, в этом случае R^o_r =3,31, что удовлетворяет нормативному условию.

У словие: б) расчетный температурный перепад ∆t₀ °С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин ∆t_n °С, установленных в таблице 5.

Расчетный температурный перепад определяется по формуле:

отсюда ∆t₀=1,6°С

Нормируемый температурный перепад ∆t_n для наружных стен по табл. 5 равен ∆t_n=4 °С;

В результате расчетов данный вид ограждающих конструкций соответствует нормативным требованиям по температурному перепаду ∆t_n≥∆t₀ (4°С >1,6°С).

В результате расчета запроектирована конструкция наружной стены (рис.8) с толщинами внутреннего кирпича 250мм, облицовочного кирпича 120 мм и утеплителем 350мм.

Рис. 8 Наружная ограждающая конструкция
