Исходные данные: перегородки из пенобетона (рис.1), плотностью ρ = 800 кг/м³, и толщиной

h =100 мм.

Рис.1. Перегородки из пенобетона

Задание: рассчитать индекс изоляции воздушного шума и на основании расчетов запроектировать межкомнатные перегородки, соответствующие нормативным требованиям для перегородок между квартирами в домах категории Б.

Согласно таблице 1 СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий» нормативное значение индекса изоляции воздушного шума R_w для жилых зданий категории Б составляет 52 дБ.

Индекс изоляции воздушного шума с рассчитанной частотной характеристикой определяется путем сопоставления этой частотной характеристики с оценочной кривой, приведенной в таблице4 СП 23-103-2003. Частотную характеристику следует определять, изображая её в виде ломаной ABCD.

Абсциссу точки В - f_B следует определять по таблице 8 СП 23-203-2003 в зависимости от толщины и плотности материала конструкции:

f_B = 39000/ h , где

h-толщина ограждения, мм

округляем до среднегеометрической частоты 1/3 октавной полосы, в пределах которой находится f_B(таблица 9 СП 23-203-2003 ) _, т.е f_B=390Гц

Ординату точки В - R_B следует определять в зависимости от эквивалентной поверхностной плотности m_э, по формуле: R_B = 20lg m_э – 12, где

m_э- эквивалентная поверхностная плотность

Эквивалентная поверхностная плотности m_э определяется по формуле: m_э = K * m, где

К - коэффициент, учитывающий относительное увеличение изгибной жесткости (К = 1.2)

m - поверхностная плотность, кг/м

m= ρ*h, где

ρ- плотность материала

h-толщина конструкции

m_э=128 кг/м²

R_B = 20lg m_э – 12 = 30,14 дБ

Построение частотной характеристики: из точки В с известными координатами влево проводится горизонтальный отрезок ВА, а вправо от точки В проводится отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой R_с = 65 дБ. Так как точка С лежит за пределами нормируемого диапазона частот, отрезок CD отсутствует.

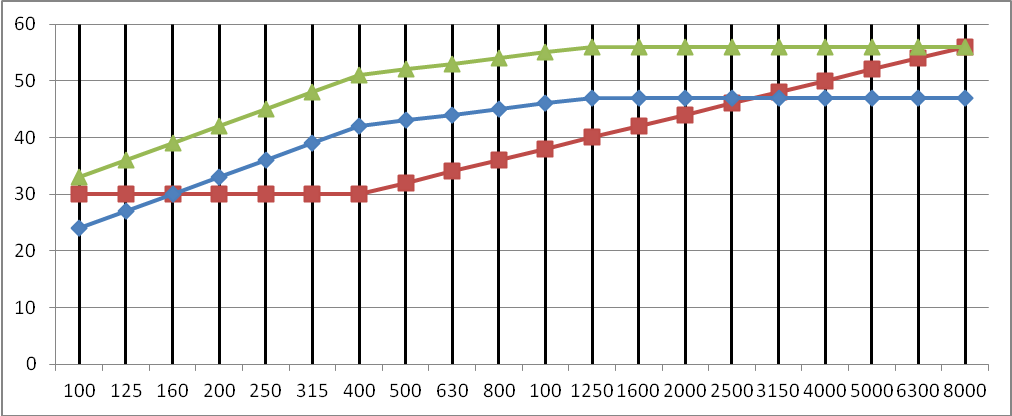

Рис.2 «Оценочная и расчетные кривые частотной характеристики основной конструкции стены из пенобетона»

Параметры	Среднегеометрическая частота 1/3 октавной полосы, Гц
	100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150	4000	5000	6300	8000
Расчетная частотная хар-ка R, дБ	30	30	30	30	30	30	30	32	34	36	38	40	42	44	46	48	50	52	54	56
Оценочная кривая, дБ	33	36	39	42	45	48	51	52	53	54	55	56	56	56	56	56	56	56	56	56
Неблагоприятные отклонения, дБ	3	6	9	12	15	18	21	20	19	18	18	16	14	12	10	8	6	4	2	0
Оценочная кривая, смещенная вниз на 9 дБ	24	26	29	32	35	38	41	42	43	44	46	47	47	47	47	47	47	47	47	47
Неблагоприятные отклонения от смещенной оценочной кривой, дБ	-	-	-	2	5	8	11	10	9	8	8	6	4	2	-	-	-	-	-	-

Таблица 1 «Определение индекса изоляции воздушного шума перегородки»

Сумма неблагоприятных отклонений от нормативной кривой составляет 231 дБ, что значительно больше предельного значения 32 дБ. После сдвига оценочной кривой вниз на 9 дБ сумма неблагоприятных отклонений составила 32 дБ, что удовлетворяет предельному значению.

За величину индекса звукоизоляции R_w принимается ордината смещенной оценочной кривой в третьоктавной полосе со среднегеометрической частотой 500 Гц.

На 500 Гц величина R_w =42дБ. Это значительно ниже, чем требования норм для проектируемых перегородок между квартирами в домах категории Б (R_ω^норм = 52 дБ).

Индекс изоляции воздушного шума не соответствует нормативным требованиям, следовательно нужно произвести расчет и вычислить индекс изоляции (ΔR) для тонких листовых материалов (листы ГКЛ) или увеличить толщину перегородки. Воспользуемся вторым способом – увеличим толщину перегородки до 200 мм. И произведем все выше перечисленные расчеты, для новой толщины перегородки.

f_B= 39000/200=195 Гц;

m_э=256 кг/м²;

R_В = 36 дБ;

Заново строим частотную характеристику:

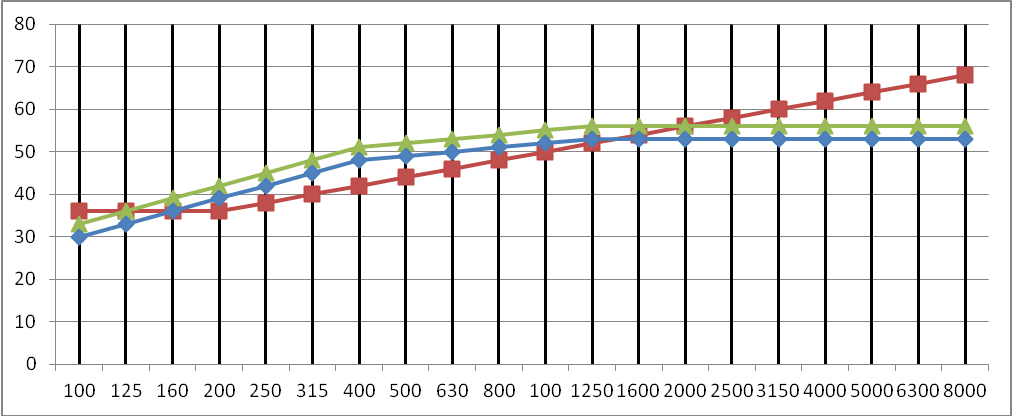

Рис.3 «Оценочная и расчетные кривые частотной характеристики основной конструкции стены из пенобетона»

Т аблица 2 «Определение индекса изоляции воздушного шума перегородки»

Параметры	Среднегеометрическая частота 1/3 октавной полосы, Гц
	100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500
Расчетная частотная хар-ка R, дБ	36	36	36	36	38	40	42	44	46	48	50	52	54	56	56
Оценочная кривая, дБ	33	36	39	42	45	48	51	52	53	54	55	56	56	56	56
Неблагоприятные отклонения, дБ	0	0	3	6	7	8	9	8	7	6	5	4	2	0	0
Оценочная кривая, смещенная вниз на 3 дБ	30	33	36	39	42	45	48	49	50	51	52	53	53	53	53
Неблагоприятные отклонения от смещенной оценочной кривой, дБ	-	-	-	3	4	5	6	5	4	3	2	1	-	-	-

Сумма неблагоприятных отклонений от нормативной кривой составляет 55 дБ, что больше предельного значения 32 дБ. После сдвига оценочной кривой вниз на 3 дБ сумма неблагоприятных отклонений составила 33 дБ, что приближено к нормативному значению.

На 500 Гц величина R_w =49дБ. Это немного ниже, чем требования норм для проектируемых перегородок между квартирами в домах категории Б (R_ω^норм = 52 дБ). Мы можем уровнять расчетное значение с нормируемым при помощи облицовки сухой штукатуркой с двух сторон, что добавит нам 4 дБ, в соответствии с Руководством по расчету и проектированию звукоизоляции ограждающих конструкций зданий, 1983 год.

Т аким образом индекс изоляции воздушного шума 53 дБ. Следовательно перегородка из пенобетона толщиной 200 мм запроектирована верно.
