3. Характеристика об’єкту і формування об’єктного потоку.
Назва об’єкту - мережа водопроводу .
Водопровід загальною довжиною 4110м, складається із 3 задаточних дільниць, довжиною кожна L1=1680м, L2=1540м, L3=890м.
Прокладка водопроводу здійснена під землею у ґрунтах супісок, на глибині 1,5 м. Рівень ґрунтових вод знаходиться на позначці 40 м.
Діаметр труб водопроводу 250÷400мм. У траншею прокладається водопровід із поліетиленових труб низького тиску.
Для спрощення розрахунків визначаємо середньозважений діаметр труб:
№ з/п |
Діаметр Дн, мм |
Довжина L, м |
Дн *L |
|
250 |
570 |
142,5 |
2 |
280 |
710 |
198,8 |
3 |
315 |
1380 |
434,7 |
4 |
355 |
460 |
163,3 |
5 |
400 |
990 |
396 |
|
Всього: |
4110 |
1335,3 |

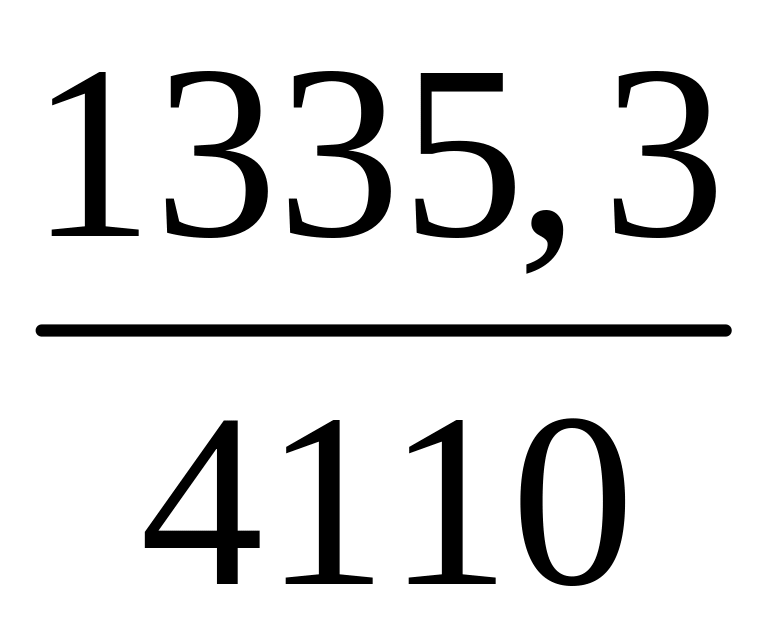

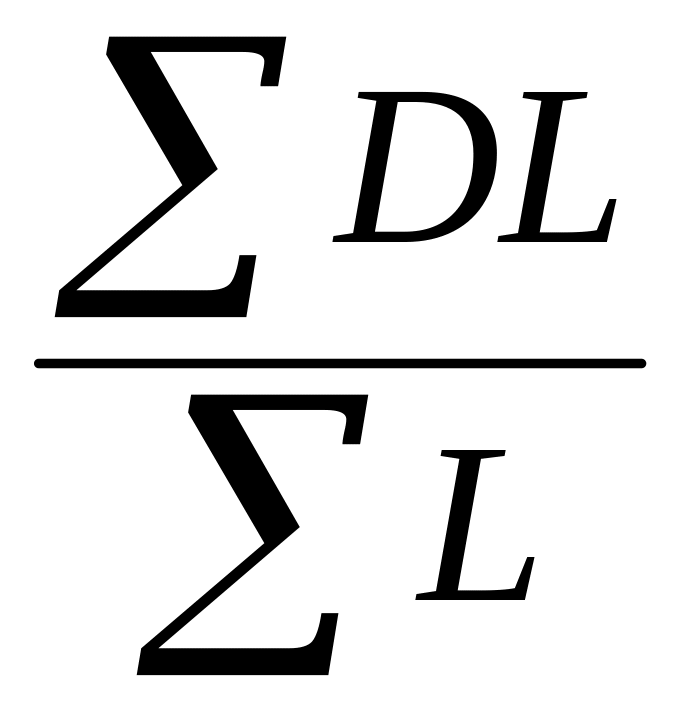

dср
=
=
= 0,325 м = 325 мм;
Приймаємо dу = 355 мм.
Розрахунок і проектування будівництва водопроводу здійснюється за середньозваженими характеристиками траси, які відображені в визначені робочої зони траси водопроводу і в підрахунку обсягів робіт та технологічних характеристиках робіт.
В проекті передбачено ведення робіт об’єктним потоком в складі наступних спеціалізованих потоків:
1. Підготовчі роботи;
2. Земляні роботи;
3. Монтаж трубопроводу;
4. Випробування трубопроводу;
5. Завершальні роботи.
4. Визначення ширини робочої зони.
Для визначення можливостей і умов роботи на території сільськогосподарських чи лісових угідь суттєве значення має ширина робочої зони.
Ця ширина L може бути визначена по схемі на малюнку і за формулами:
Ширина траншеї по дну каналу:
Е = d+0,4 = 0,355+0,4=0,755 м, приймемо Еmin = 0,755 м;
Глибина траншеї:
Н = d+1,5=0,355+1,5=1,855м;
А = Е+2αH=0,755+2*0,25*1,855=1,6825 м,
де α= 0,25м згідно СНиП ІІІ-Б.1.71 «Земляные работы»;

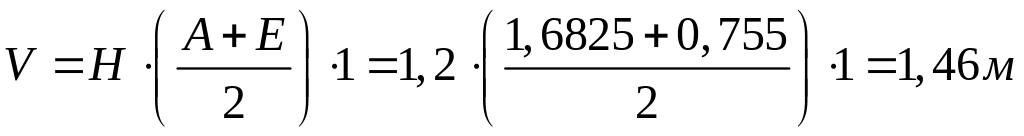

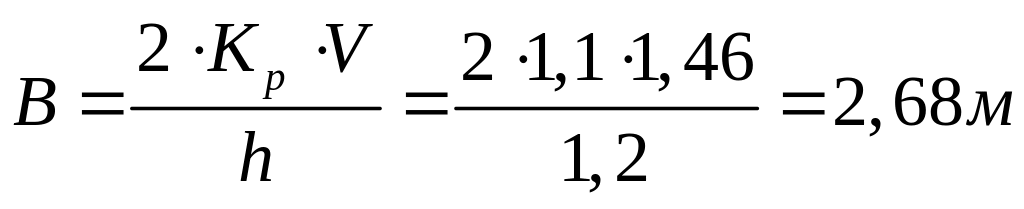

Ширина відвалу:
;
V ― об’єм одного погонного метра траншеї:
;
Кр ― коефіцієнт рихлення ґрунту =1,1;
h ― прийнята висота відвалу = 1,2м;
М = 2,2м ― габаритні розміри механізму;
Загальна
ширина робочої зони тоді буде складати:
L = 1+М+А+В=1+2,2+1,6825+2,68=7,56 м.

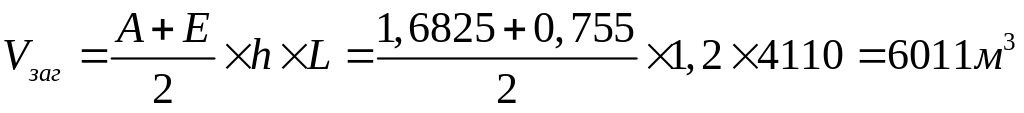

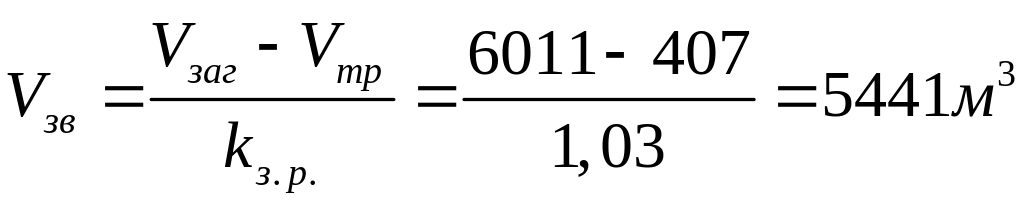

Об’єм ґрунту для зворотної засипки, якщо kз.р.=1,03 – коефіцієнт зворотної засипки:
де
Об’єм ґрунту на вивіз: Vвив=Vзаг-Vзв=6011-5441=570м3

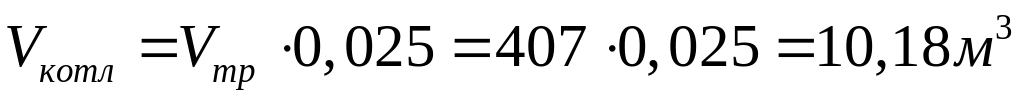

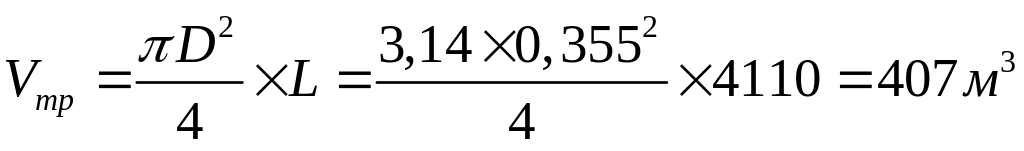

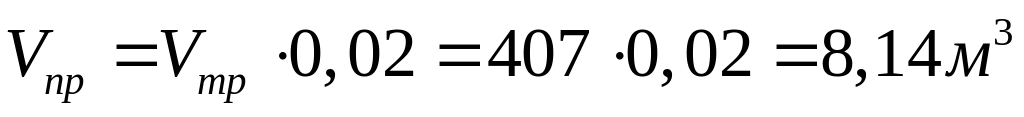

Об’єм ґрунту на котловани і приямки:
Об’єм ґрунту на вивіз з урахуванням коефіцієнту рихлення kрозр=1,1
Vвив.розр=1,1*570=627м3
Об’єм ґрунту, що розробляється вручну буде складати 4% від об’єму. Який розробляється у траншеї: Vруч=Vзаг*0,04=0,04*6011=240,4м3
Об’єм екскавації ґрунту складатиме:
Vекс=Vзаг-Vруч=6011-240,4=5770,6м3
Об’єм ґрунту у відвал: Vвідв=Vекс-Vвив=5770,6-627=5143,6м3.
