П риложение г инструкционная карта

1

Токарные станки ИЖ – 250 ИТВМ 02.

2

Сверла со спиральной заточкой

3

Проходной отогнутый резец

4

Калибр пробка

5

Крючок

6

Щетка сметка

7

Очки

8

Чертёж детали

9

Заготовки (Ø 40 × L 60)

Инструкционная карта «Сверление сквозных отверстий»

Упражнения:

1. Сверление сквозных отверстий жестких валов

2. Проверка линейных размеров обработанной поверхности штанген – циркулем

Оснащение:

1. Токарные станки ИЖ – 250 ИТВМ 02.

2. Сверла со спиральной заточкой

3. Проходной отогнутый резец

4. ШЦ – 1

5. Крючок

6. Щетка сметка

7. Очки

8. Чертёж детали

Объекты работ:

1. Заготовки

Порядок выполнения

Инструктивные указания и пояснения

Эскиз

1

2

3

Упражнение 1- Настройка станка

Настроить коробку скоростей

• Подачу и скорости резания подобрать по таблицам нормативов.

Упражнение 2- Наладка станка

Установить и закрепить проходной отогнутый резец в резцедержателе.

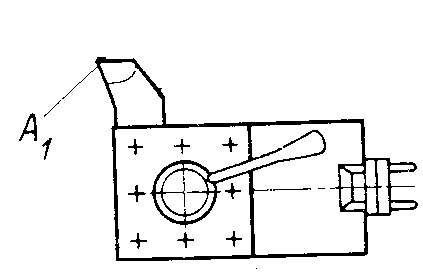

• Установить проходной отогнутый торцовый резец вершиной А₁ по центру станка так же, как и подрезной отогнутый.

Закрепить спиральное сверло с цилиндрическим хвостовиком.

• Перед установкой тщательно протереть конус хвостовика сверлильного патрона и коническое отверстие пиноли

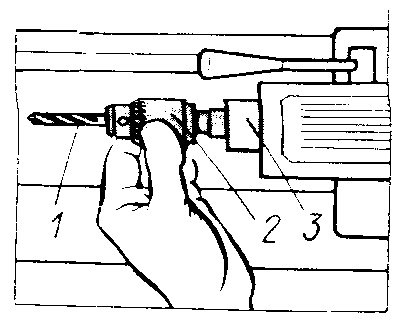

• Спиральное сверло 1 с цилиндрическим хвостовиком диаметром … закреплять ключом с коническими зубьями в трех-кулачковом патроне 2, который устанавливается коническое отверстие пиноли 3 задней бабки.

• Если конус хвостовика сверлильного патрона меньше конуса конического отверстия пиноли, патрон установить с помощью переходной конической втулкой 4.

Установить и закрепить заготовку в трех-кулачковом патроне

• Вылет заготовки не должен превышать 60мм

Упражнение 3- Подрезание торца заготовки

Подрезать торец заготовки

• Установить цилиндрическую заготовку в трех-кулачковый самоцентрирующий патрон.

• Предварительно подрезать торец заготовки 1 проходным отогнутым резцом 2, выполнения действия последовательности указанной в маршрутной карте «Подрезание торцов и уступов.»

Упражнение 4- Сверление сквозных отверстий

Установить на станке требуемую частоту вращения шпинделя для сверления отверстий в заготовках.

• По таблицам нормативов подобрать скорость резания, подачу и определить частоту вращения шпинделя.

Включить вращение шпинделя

• Нажать кнопку

Подвести сверло к поверхности заготовки

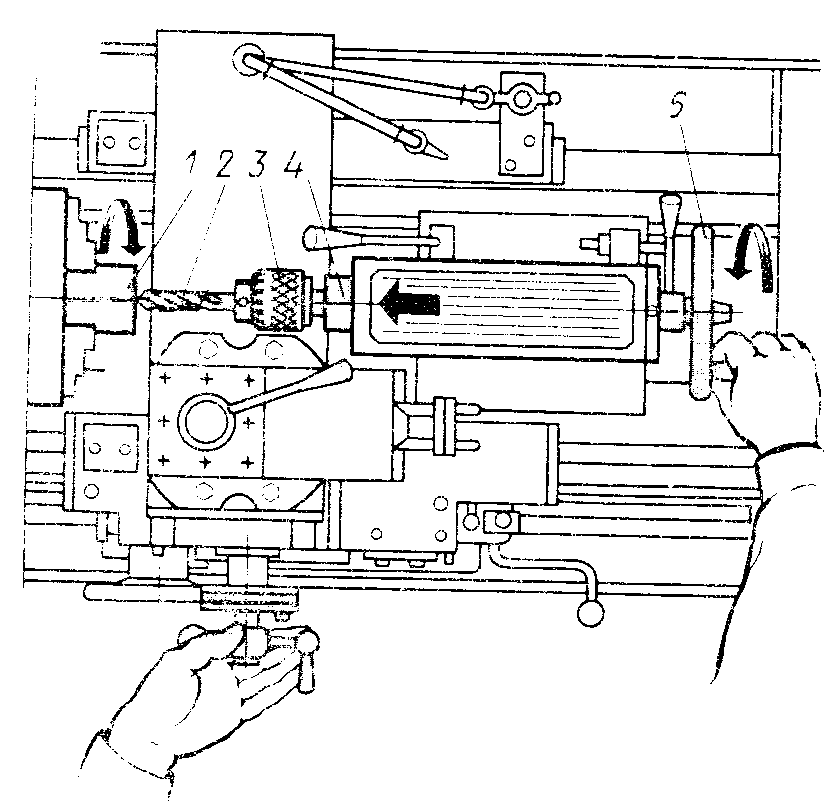

• Подавать сверло 3 с пинолью 4 вращение маховичка 5 задней бабки.

• В процессе сверления сверло охлаждать смазочно- охлаждающей жидкостью.

• Периодически выводить сверло из отверстия, чтобы накопившуюся в спиральных канавках стружки.

• В конце сверления подачу сверления уменьшить до минимальной.

• При появлении металлического визга сверление прекратить и переточить сверло

Сверлить заготовку на сквозь

• Подавать сверло 3 с пинолью 4 вращение маховичка 5 задней бабки.

• В процессе сверления сверло охлаждать смазочно- охлаждающей жидкостью.

• Вывести свело из отверстия, остановить станок

Упражнение 5- Контроль

Измерить диаметр просверленного отверстия

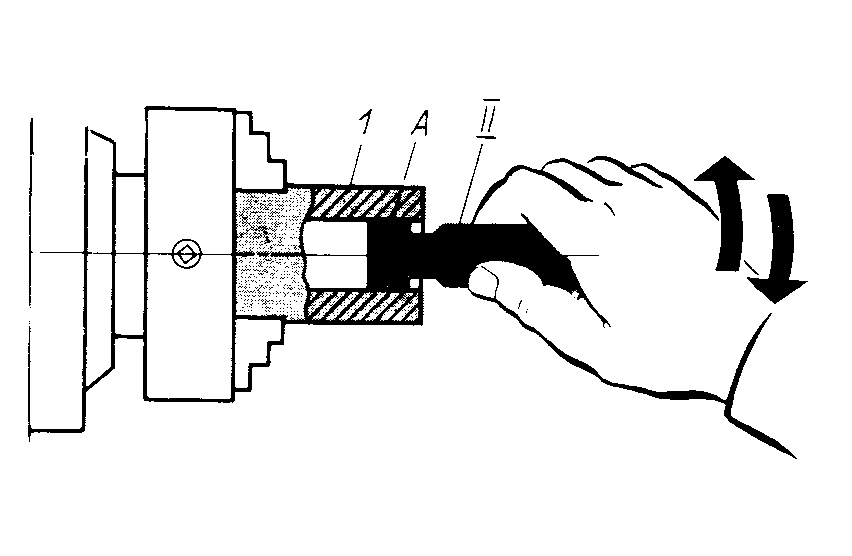

• Проверить получаемый размер отверстий у заготовки 1 проходной стороной А предельного калибра-пробки II.

• Проходная сторона А должна проходить в отверстие без особых усилий, а непроходная (узкая пробка)- не проходить
