16. Способы питания микрофонов. Преимущества и недостатки
Телефонные аппараты подразделяются следующим образом.
По способу питания микрофонов:
• с местной батареей (МБ), когда питание микрофона осуществляется от источника тока (первичного элемента), расположенного непосредственно у абонента. При этом способе обеспечивается полная независимость цепей питания разных абонентов. Однако возникает необходимость периодической проверки и замены батарей, что при большом количестве абонентов приводит к высоким затратам. Кроме того, усложняются схемы посылки вызова и получения отбоя. Система МБ используется только при малом числе аппаратов, а также в некоторых цепях оперативно-технологической связи;
• с центральной батареей (ЦБ), когда питание микрофонов всех абонентов осуществляется от одной (центральной) батареи, расположенной на телефонной станции.
17. Использование усилителей и обходных каналов при организации отс
В тех случаях, когда требуется организовать связь на большие расстояния, необходимо использование промежуточных усилителей. Для усиления сигналов разных направлений необходимы два усилительных элемента одностороннего действия.
Для включения односторонних усилительных элементов в двухпроводную линию связи необходимо использование специальных развязывающих устройств (РУ), препятствующих попаданию сигналов с выхода одного усилительного элемента на вход другого.

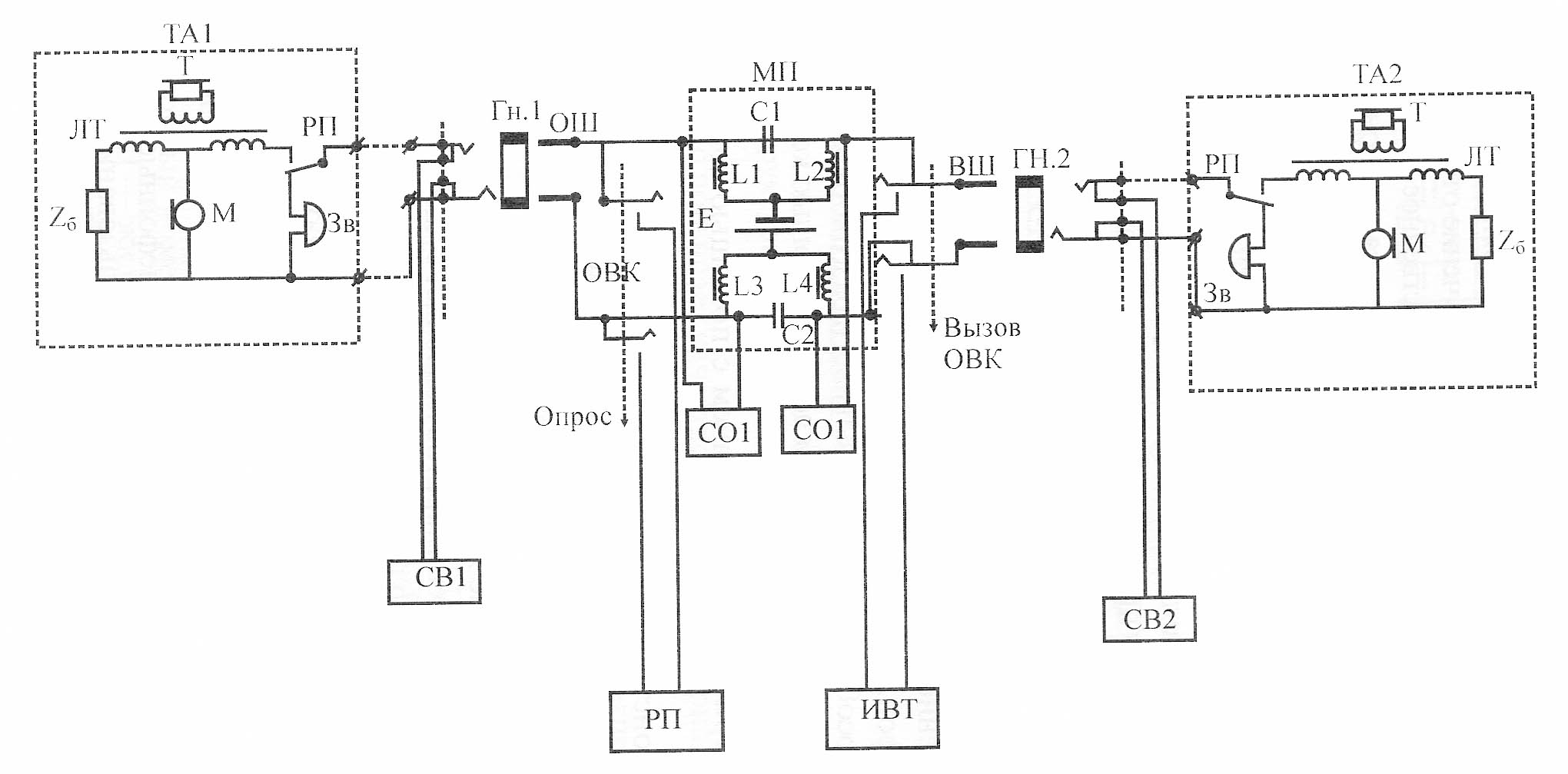

18. Схемы включения питания микрофонов. Преимущества и недостатки
19. Основные приборы телефонного аппарата
В составе любого ТА должны быть след. приборы:
-разговорные приборы – микрофон, телефон, и линейный трансформатор;
-вызывные приборы (ВП) для посылки и приема вызывных сигналов – индукторы, звонки, преобразователи индукторного вызова в тональную частоту или комбинация частот;
-коммутационные приборы, обеспечивающие изменения режима работы ТА;
20. Станции ручного обслуживания. Функции, выполняемые станциями и основные приборы
По типу коммутац. уст-в подразд.: - ключевые; -кнопочные; -шнуровые.
При соединении абонентов телефонные станции должны обеспечивать выполнение следующих функций:
- прием вызова от любого абонента, включенного в данную станцию
- возможность подключения к линии вызывающего абонента и его идентификация
- «опрос» вызывающего абонента и определение требуемого абонента
- проверка свободности линии требуемого абонента
- посылка вызова абоненту и получение сигнала контроля прохождения вызова
- соединение абонентов между собой
- получение сигнала отбоя
- разъединение абонентов
Основные приборы: - соединительные приборы; - сигнальные приборы; - коммутационные приборы; - переговорные приборы
21. Принцип частотного разделения каналов.
Принцип такого раздел. кан. заключается в выделении для кажд. канала своей полосы частот, шириной 3,1кГц, не пересекающейся с полосами частот всех др.каналов.
Разделение исходных спектров каналов по шкале частот предусматр. перенос кажд спектра в более высокочастотную форму - модуляция. Необходимо взаимодействие исходного спектра с какой-то вспомогательной величиной на нелинейном элементе.
∆f 2∆f - исходный спектр (1)
fн ± ∆f - комбинационные частоты
В результате взаимодействия на выходе модулятора образуется широкий спектр частот содерж. (1).
Полезными продуктами преобразования явл. комбинационные частоты: (верхняя и нижняя боковые полосы).
В каждой из боковых полос частот сохраняются все амплитудные соотношения в спектре (0,3-3,4), поэтому достаточно передать в линию одну из боковых полос. Для выделения нужной боковой полосы частот и подавления побочных продуктов модуляции использ. фильтры. Электрические фильтры обладают частотно-зависимой хар-кой затухания. По выделяемым полосам частот фильтры подразделяются ФНЧ (нижних частот).
+ узкая полоса частот, отводимая для каждого канала (полоса 4 кГц)
+простота выделения части каналов на промежуточных пунктах.
- громоздкость оборудования, его разнотипность, материалоемкость
- низкая технологичность изготовления
-накопление помех, при распространении сигналов по линии. При попадании в линию связи постороннего электрического сигнала, совпадающий с частотой полезного сигнала, все усилители будут усиливать помехи.
