13. Оперативно-технологическая связь. Назначение и особенности. Понятие группового канала
Оперативно-технологическая связь (ОТС) является видом электрической связи, посредством которой обеспечивается оперативное руководство технологическими процессами на станциях и перегонах железных дорог.
Она предназначена для управления движением поездов и руководства производством работ по текущему содержанию пути, энергоснабжения, подвижного состава, устройств СЦБ, связи, сооружений и других объектов инфраструктуры.
Оперативно-технологическая связь является также одним из средств обеспечения безопасности движения.
Учитывая линейное расположение объектов управления вдоль железнодорожных линий и малую нагрузку, возникающую в этих пунктах, оперативно-технологическую связь целесообразно строить по групповому принципу. При этом имеется распорядительная станция (РС) и промежуточные пункты (ПП), которые включаются параллельно в общий групповой канал.
К особенностям групповых связей относятся:
• оперативный характер пользования связью определенным кругом лиц;
• необходимость организации по одному каналу индивидуального, группового и циркулярного (общего) обмена информацией;
• двухсторонний поочередный (полудуплексный) способ обмена, обуславливающий включение переговорных приборов на РС и ПП по переменной схеме;
• необходимость в системе избирательного вызова.

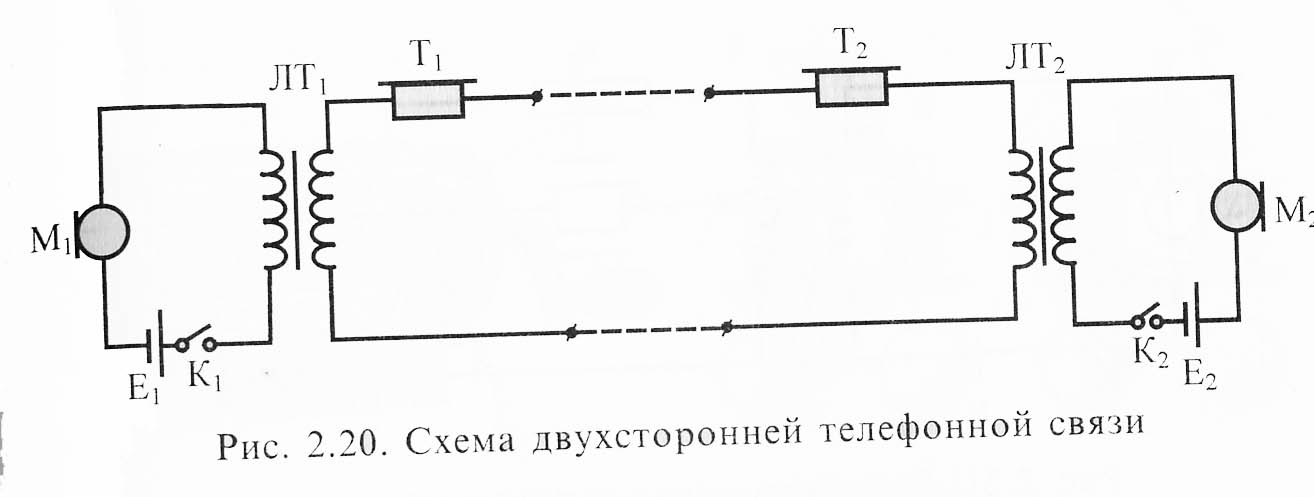

14. Схема двусторонней телефонной связи с использованием угольного микрофона и электромагнитного телефона
15. Принцип тонального избирательного вызова, назначение основных блоков
Принцип тонального избирательного вызова заключается в следующем.
Вызывные комбинации передаются импульсами переменного тока в тональном диапазоне частот от 316 до 2000 Гц. Значения частот должны быть выбраны так, чтобы обеспечить вызов достаточного числа ПП и чтобы их третьи гармоники не совпадали с какой-либо из рабочих частот.
При выполнении всех этих условий в упомянутом диапазоне можно разместить семь вызывных частот.
Вызывной сигнал состоит из двух частот, отличающихся друг от друга. Продолжительность первого импульса составляет 0,8 с, а второго — 1,6 с.
Все вызывные комбинации разделены на семь групп по шесть комбинаций в каждой.
Каждая вызывная комбинация обозначается двумя цифрами, которые соответствуют номерам вызывных частот первого и второго импульсов.
Комбинации 21,12,34,45, 56,67 используются для группового вызова. Признаком группы является одинаковая вторая цифра комбинации. Комбинация 24 используется для дистанционного соединения и разъединения двух смежных диспетчерских кругов. Следовательно, число индивидуальных вызывных комбинаций равно 35. Циркулярный вызов осуществляется последовательной (без перерывов) посылкой восьми частот 2-1-2-3-4-5-6-7.

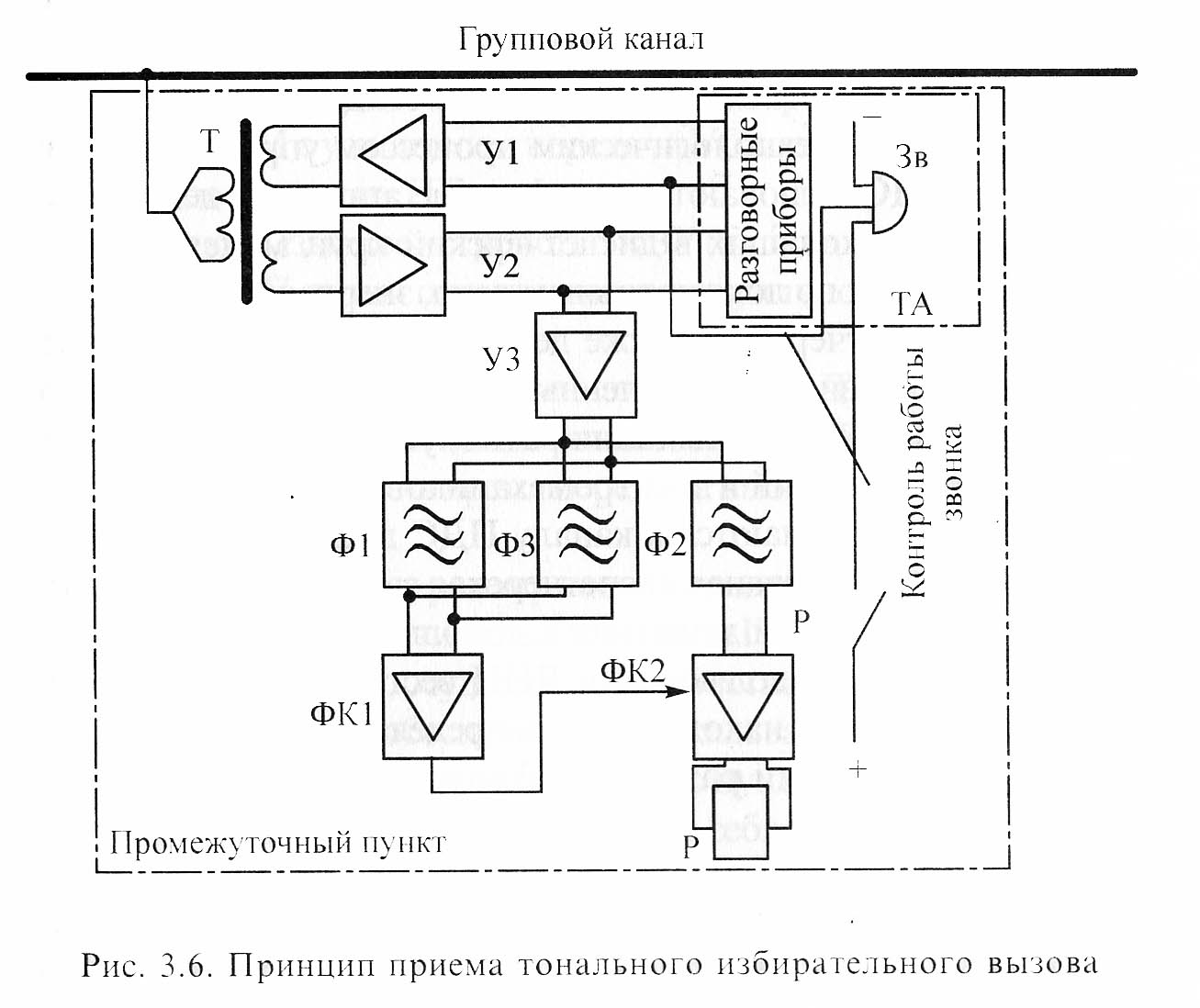

На каждом промежуточном пункте расположен телефонный аппарат ТА, усилитель передачи У1, усилитель приема У2 и приемник тонального избирательного вызова Он включает усилитель УЗ, дешифратор из трех фильтров Ф1,Ф2,ФЗ, фиксатор первого импульса ФК1, фиксатор второго импульса ФК2, реле Р и звонок постоянного тока Зв.
Вызывной сигнал, приходящий из линии, усиливается усилителями У1, У2 и поступает на входы фильтров Ф1, Ф2, Ф3. Первый импульс выделяется фильтром Ф1 (или Ф3 при групповом вызове) и воздействует на усилитель – фиксатор ФК1, который подготавливает цепь работы фиксатора ФК2. Второй импульс выделяется фильтром Ф2 И воздействует на фиксатор ФК2, создавая цепь для работы реле Р. Реле включает звонок Зв, и импульсы контроля работы звонка передаются через трансформатор Т в линию.
