Федеральное агентство по образованию
Государственное образовательное учреждение
Высшего профессионального образования
Тульский государственный университет
Кафедра « Городское строительство и архитектура »
Курсовой проект №2
по дисциплине: «Конструкции городских сооружений»
«Одноэтажное производственное здание с многоэтажной пристройкой»
Пояснительная записка
Выполнил: студент группы 321201 Воробьёва О.А.
Проверил: Кузюкова О.В.
Тула 2012г.
Содержание
1. Общие данные для проектирования 4
2. Решение генерального плана 4
3. Объёмно-планировочное решение здания 4
4. Конструктивное решение одноэтажного здания 7
4.1. Конструктивная схема здания 7
4.2. Фундаменты 8
4.3. Решение каркаса здания (колонны и связи) 9
4.4. Решение торцевого фахверка 10
4.5. Наружные и внутренние стены 10
4.6. Подкрановые балки. 10
4.7. Решение покрытия (стропильные конструкции, связи по покрытию, несущие элементы ограждающей части покрытия) и кровли. По схеме восприятия внешних и распределению внутренних усилий конструкции подразделяются на балки и фермы. Балка – одноэлементная конструкция, загружаемая по всему пролету. Изгибающие моменты вызывают в ее сечениях разнозначные нормальные усилия, увеличивающиеся к крайним 12
4.8. Полы 13
4.9. Окна, двери, ворота 13
5. Многоэтажная пристройка 13
5.1. Конструктивная схема здания 14
5.2. Фундаменты 14
5.3. Решение каркаса 14
5.4. Лестницы. 14
5.5. Кровля. 15
6. Наружная и внутренняя отделка 15
7. Литература 16
Общие данные для проектирования
Курсовой проект №2 «Одноэтажное производственное здание с многоэтажной пристройкой» разработан на основании задания на проектирование выданного кафедрой "Городское строительство и архитектура" Тульского государственного университета.
Место строительства одноэтажного производственного здания города Тулы. Климатический район – IIВ (СНиП 23-01-99* рис. 1). Расчетная зимняя температура воздуха наиболее холодной пятидневки обеспеченностью 0.92 –
-27°С (СНиП 23-01-99* табл. 1). Район по весу снегового покрова III (СНиП 2.01.07-85*). Геологические условия – грунты непучинестые. Грунтовые воды располагаются значительно ниже отметки проектирования фундаментов. Характер участка – рельеф территории спокойный. Характеристика одноэтажного производственного здания с многоэтажной пристройкой: Степень огнестойкости – II. Категория производства – Д. Отопление, водоснабжение, канализация будут приняты от городских сетей.
Решение генерального плана
Проектируемое одноэтажное производственное здание с многоэтажной пристройкой размещены в составе группы зданий и сооружений объединенным общим производственным процессом. На выделенной территории отсутствуют полезные ископаемые. Площадка производственных предприятий примыкает к существующей городской границе. Существующий рельеф территории спокойный. Вдоль границы площадки проходят автомобильные дороги обеспечивавшие проезд к промышленным зданиям.
Объёмно-планировочное решение здания
Одноэтажное промышленное здание имеет три пролета 18, 18 и 6 м (цех №1, №2 и № 3 соответственно. Пролеты №1 и №2 примыкают параллельно друг другу, пролет №3 перпендикулярен пролетам 1 и 2. В 1 и 2 пролетах располагаются опорные мостовые краны среднего режима работы по ГОСТ 3332-54 грузоподъемностью по 10 т. Длина пролётов здания (1 и 2 ) 60 м, пролета 3 54 м. Высота цех №1,2 – 10.8 м.,3 – 6 м. Шаг крайних колонн в пролетах 1 и 2 6м, шаг средних колонн 12м. В пролете №3 принимаем 6 м. Цех № 2 и 3 имеют по торцам автомобильные ворота суммарным количеством 2 шт., размером 4.2 х 4 м, так же в пролете №3 располагаются железнодорожные ворота размером 4,8х5,4м . В пролете 2 размещаются бытовые помещения, имеющие в своем составе: комнату отдыха, санузлы с умывальниками и комнату личной гигиены женщин.

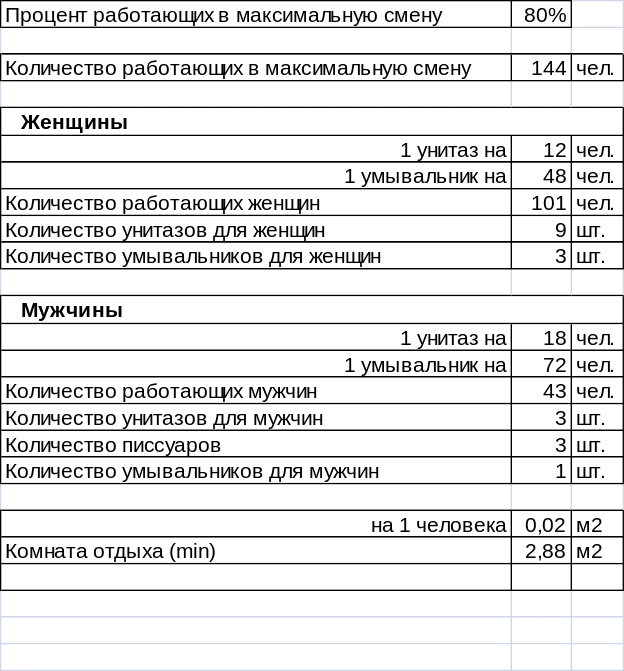

Расчет санузла.
Площадь цеха №1 – 1080 кв. м.
цеха №2 – 1080 кв. м.
цеха №3 – 324 кв. м.
многоэтажной пристройки – 288 кв. м.
Объем пролета №1 (до низа констр. покрытия) – 11664 м3
пролета №2 – 11664 м3
пролета №3 – 1944 м3
этажа многоэтажной пристройки – 1036,8 м3
общий объем многоэтажной пристройки – 3110.4 м3
