3.3. Исследование параллельно-последовательного регистра

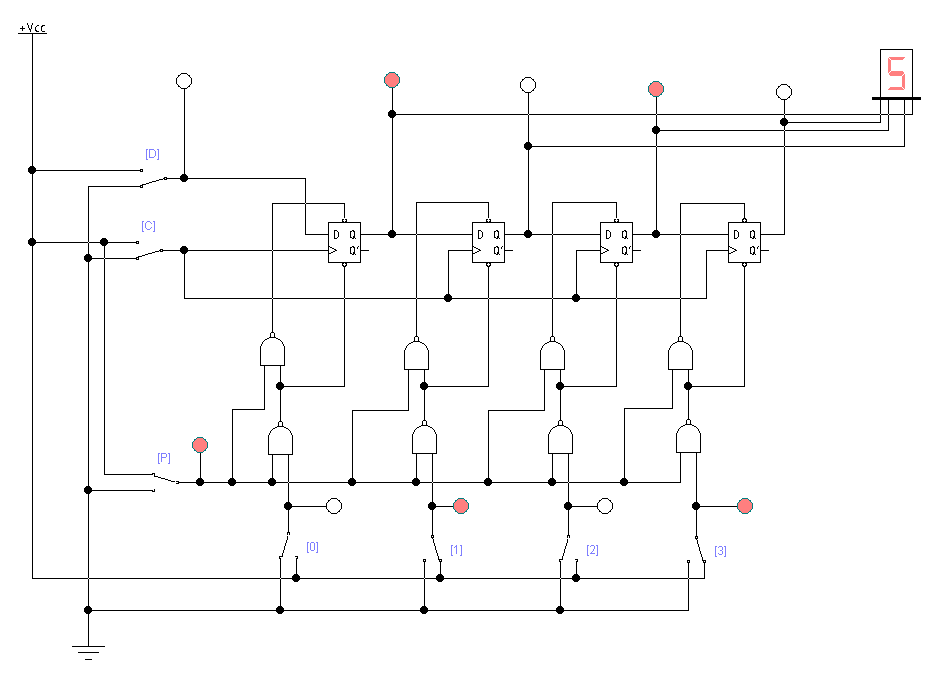

Рис. 3 Параллельно-последовательный регистр
а. Соберите схему, приведенную на рис.3. Включите схему.
б. Установите переключатель [P] (последовательное / параллельное занесение) в состояние P = 0 (последовательная запись).
в. С помощью переключателей [D] и [C] последовательно занесите
в регистр коды из таблицы. Составьте таблицу состояний
регистра.
г. Наберите коды из таблицы на входах параллельной записи с по-
мощью переключателей S0...S3.
д. Установите переключатель [P] в состояние P = 1. и запишите состояние в регистр.
е. Составьте таблицу состояний регистра.
|
S1 |
S2 |
S3 |
S4 |
Последовательность [D] [C] [0] [1] [2] [3] |
1 |
1 |
0 |
0 |
0 |
P0 |
2 |
1 |
0 |
1 |
0 |
P0 |
3 |
0 |
1 |
1 |
0 |
P0 |
4 |
0 |
0 |
0 |
1 |
P0 |
5 |
1 |
1 |
1 |
1 |
P0 |
1 |
1 |
0 |
0 |
0 |
|
2 |
1 |
0 |
1 |
0 |
|
3 |
0 |
1 |
1 |
0 |
|
4 |
0 |
0 |
0 |
1 |
|
5 |
1 |
1 |
1 |
1 |
|
Таблица 3 – Таблица состояний
3.5. Исследование реверсивного регистра
а. Соберите схему, приведенную на рис.4. Включите схему.
б. Установите переключатель [N] (направление сдвига) в состояние
N = 0.
в. С помощью переключателей [D] и [C] последовательно занесите
в регистр коды из таблицы (задание 1).
г. Составьте таблицу состояний регистра. Определите направление сдвига.
д. Установите переключатель [N] в состояние N = 1.
e. С помощью переключателей [D] и [C] последовательно занесите в регистр коды из таблицы (задание 2) и составьте таблицу состояний регистра.
Рис. 4 Реверсивный регистр
|
S1 |
S2 |
S3 |
S4 |
Последовательность [D] [C] |
1 |
1 |
0 |
0 |
0 |
N0 |
2 |
1 |
0 |
1 |
0 |
N0 |
3 |
0 |
1 |
1 |
0 |
N0 |
4 |
0 |
0 |
0 |
1 |
N0 |
5 |
1 |
1 |
1 |
1 |
N0 |
1 |
1 |
0 |
0 |
0 |
N1 |
2 |
1 |
0 |
1 |
0 |
N1 |
3 |
0 |
1 |
1 |
0 |
N1 |
4 |
0 |
0 |
0 |
1 |
N1 |
5 |
1 |
1 |
1 |
1 |
N1 |
Таблица 4 – Таблица состояний
Выводы
