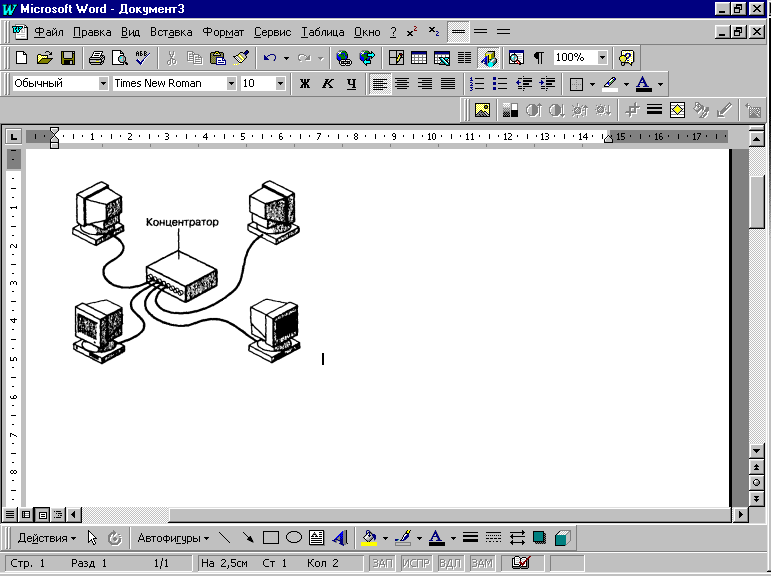

Топология звезда

В се ПК с помощью сегментов кабеля подсоединены к единому центральному компоненту – концентратору (Hub), сигнал от передающего ПК поступает через концентратор ко всем остальным.

В сетях с топологией звезда подключения ПК к сети выполняется централизованно.

Недостатки: значительный расход кабеля, если выйдет из строя центральный компонент – сеть падает.

Преимущества: если выходит из строя один ПК, вся сеть продолжает функционировать.

Т опология кольцо

При этой топологии и ПК подключены к кабелю замкнутому в кольцо, поэтому у кабеля не может быть свободного кольца и терминатор не требуется.

Сигналы передаются по кольцу в одном направлении и переходят через каждый ПК.

В отличии от пассивной топологии шина, здесь каждый ПК выступает в роли повторителя, усиливая сигнал, передавая к следующему ПК.

Недостатки: если один ПК выйдет из строя, перестает функционировать вся сеть.

Концентраторы Концентраторы бывают:

• активные - надо подключать к электрической сети

• пассивные – не надо подключать к электрической сети

• гибридные

Активные концентраторы регенерируют и передают сигналы также как и повторители.

Повторители - усиливают сигналы и трансформируют их в дополнительные сегменты, позволяя тем самым увеличить общую длину кабеля.

Пассивные концентраторы пропускают через себя сигнал, как узлы коммутации не усиливая и не восстанавливая его.

Гибридные концентраторы, к которым можно подсоединить кабели различных типов. Сети построенные на концентраторах легко расширить подключив дополнительные концентраторы.

Ячеистая топология

С еть с ячеистой топологией обладает высокой избыточностью и надежностью, так как каждый компьютер в такой сети соединен с любым другим отдельным кабелем. Сигнал от компьютера-отправителя до компьютера-получателя может проходить по разным маршрутам, поэтому разрыв кабеля не сказывается на работоспособности сети.

Основной недостаток такой топологии – большие затраты на прокладку кабеля, что компенсируется высокой надежностью и простотой обслуживания. Ячеистая топология, как правило, применяется в комбинации с остальными топологиями при построении относительно больших сетей.

В сети с ячеистой топологией каждый компьютер соединен с любым другим отдельным кабелем.

Комбинированные топологии

С егодня при компоновке сети все чаще используются комбинированные топологии, которые сочетают отдельные свойства шины, звезды и кольца.

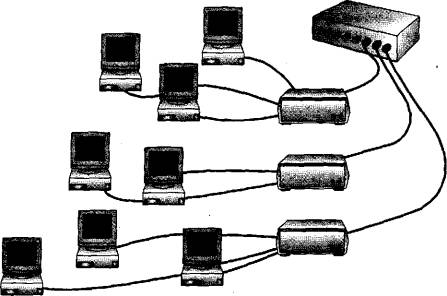

Звезда-шина (star-bus) — это комбинация топологий «шина» и «звезда». Обычно схема выглядит так: несколько сетей с топологией «звезда» объединяются при помощи магистральной линейной шины. В этом случае выход из строя одного компьютера не скажется на работе всей сети - остальные компьютеры по-прежнему взаимодействуют друг с другом. А выход из строя концентратора повлечет за собой отсоединение от сети только подключенных к нему компьютеров и концентраторов.

З везда-кольцо (star-ring)- несколько похожа на звезду-шину. И в той, и в другой топологии компьютеры подключаются к концентраторам. Отличие в том, что концентраторы в звезде- шине соединены магистральной линейной шиной, а в звезде-кольце все концентраторы подключены к главному концентратору, образуя звезду. Кольцо же реализуется внутри главного концентратора.

Роль и функции администратора локальных сетей

Сеть, которая может работать сама по себе, еще не придумана. Время от времени нужно подключать новых пользователей, а среди существующих некоторых удалять. Приходится устанавливать новые ресурсы и предоставлять их в совместное пользование, кроме того, предоставлять права на доступ к ним. Этими проблемами занимается сетевой администратор.

Централизованное управление ЛВС представляет собой очень трудную задачу. До сих пор нет универсального набора средств для выполнения функций администратора компьютерной сети. Имеются лишь программные и аппаратные средства для частичного выполнения этой работы. Администратор сети должен обладать очень высокой квалификацией и творческим подходом при применении тех или иных средств для решения нестандартных ситуаций, возникающих в компьютерных сетях. Он должен достаточно хорошо разбираться в конфигурациях сетей, их производительности, в вопросах учета и планирования, в защите данных и прикладных программ.

В функции администратора входят:

- учет пользователей и разграничение прав доступа;

- защита данных;

- обучение и поддержка пользователей;

- модернизация существующего программного обеспечения и установка нового;

- архивирование и резервное копирование данных;

- предупреждение потери данных;

- защита сети от вирусов;

- мониторинг и управление пространством для хранения данных на сервере;

- модернизация и замена компонентов сети и др.

Проверочная работа

№ 1. Укажите букву, соответствующую самому точному, на Ваш взгляд, ответу на вопрос:
