Департамент образования города Москвы

Государственное образовательное учреждение

Среднего профессионального образования

Строительный колледж № 30

отделение «Зябликово»

по теме: Практическое работа № 1. Оценка степени благоприятности территории

Предмет: «Инженерные сети и оборудование территорий, зданий и стройплощадок»

Профессия: 4002

«Строительство и эксплуатация зданий и сооружений»

Вид занятия: Практическое работа

Количество часов: 2 час

Учащийся гр. 4002 Меркулов В.В.

Москва 2012

Выбор территории

Выбор территорий для населенных мест производится с учетом ряда факторов, среди которых существенное значение имеют географические условия, наличие месторождений полезных ископаемых и других при­родных ресурсов, наличие ближайших магистральных железных и ав­томобильных дорог и т. д. Эти факторы в значительной степени предоп­ределяют намечаемое местоположение промышленных объектов, а сле­довательно, и тяготеющих к ним селитебных территорий. На выбор тер­риторий влияют также виды и размеры промышленных предприятий, жилых районов, условия расположения жилья по отношению к промыш­ленным объектам и ряд других факторов.

Инженерная подготовка территории – комплекс инженерных мероприятий и сооружений по обеспечению пригодности территории для различных видов градостроительного использования и обеспечению оптимальных санитарно-гигиенических условий. Основными целями инженерной подготовки территорий являются:  осуществление мероприятий, необходимых для освоения территорий, осушение, защита от затопления, селевых потоков, противоополз­невые мероприятия и др.;  подготовка" территорий под застройку — вертикальная планировка, организация поверхностного стока;  благоустройство рек, озер и городских водоемов, искусственное орошение (в засушливых районах), благоустройство оврагов и т. п. Одним из основных разделов инженерной подготовки территории населенного места является вертикальная планировка, в задачу которой входит: обеспечение поверхностного стока дождевых и талых вод в закрытую.водосточную сеть и естественные водоемы; планировка проездов, тротуаров и дорог в соответствии с требованиями безопасно­го, удобного движения транспорта и пешеходов;  подготовка терри­торий, осваиваемых под застройку, и их благоустройство с приданием спланированной поверхности требуемых уклонов и архитектурно-компо­зиционной выразительности. Инженерная подготовка территории заключается в проведении ме­роприятий которые имеют своей задачей приспособление и улучшение естественных условий планируемой территории для городского строитель­ства и благоустройства. Инженерную подготовку следует рассматривать как важный планировочный фактор, очень часто являющийся решающим при выборе той или иной площадки для застройки, для определения ста­дийности в освоении застраиваемой территории, размещения и очеред­ности строительства в городе.

Основными видами инженерной подготовки территории являются: вертикальная планировка территории; борьба с оврагами, оползнями и карстами; осушение заболоченных и избыточно увлажненных территории; орошение недостаточно увлажненных территории; защита от подтопления и понижение уровня грунтовых вод; борьба с селевыми потоками; защита от затопления; противомалярийные мероприятия. Природные факторы, влияющие на выбор территории города. Правильное использование природных условий при планировке, застройке и благоустройстве городов является предметом особого внимания в градостроительстве. Органическое единство приро­ды и городской застройки должно быть достигнуто непосредственно в процессе разрешения вопросов планировочной структуры города и всей его объемно-пространственной композиции. Основными природными факторами, влияющими на выбор терри­торий для населённого места, являются: климатические условия в сочетании с зелеными насаждениями; рельеф; гидрология пролегающих рек и водоемов; инженерно-геологические условия. По определению климатологов, климат — это закономерная последовательность метеорологических процессов, которая определяет­ся комплексом физико-географических условий и выражается в многолетнем режиме погоды, наблюдающейся в данной местности. Погода — это состояние метеорологических элементов за небольшой промежуток времени. Для разработки проектов планировки и застройки городов должны быть собраны метеорологические данные:  об осадках (среднегодовых по отдельным месяцам, интенсивности ливневых дождей, периодах об­разования и таяния, а также толщине снегового покрова);  о температу­ре воздуха (минимальной, максимальной, среднесуточной, наибольших перепадах температур в течение суток);  силе, направлении и повторяе­мости действия ветров (за год и по сезонам);  влажности воздуха, густо­те и повторяемости туманов;  солнечном освещении (количество часов солнечного свечения в сутки, а также солнечных дней в году). Территория России делится по климатическим признакам на четыре климатических района. Они определяются по средним изо­термам наиболее холодного и жаркого месяцев (январь и июль). Характеристика климатических районов по температурам

Климатические районы	Температуры в градусах
	январь	июль
1	От -28 до -14	От +4 до +22
2	От -14 до -4	От +10 до +22
3	От -14 от 0	От +22 до +28
4	От -4 до +4	От +28 до +34

Кроме направления ветра существенное значение имеет также его сила.  Величине скорости соответствует определенная сила ветра, которую надо учитывать при расчете устойчивости проектируемых сооружений. Иногда скорость ветра выражают в баллах. В таблице приведены некоторые данные о скоростях и силе ветра с соответствующими им балла­ми (по двенадцатибальной системе). Скорость и сила ветра

Характеристика ветра	Скорость ветра в м/с	Сила ветра в кг/м2	Баллы
Штиль	0	0,02	0
Легкий	2-3	0,8	2
Умеренный	6-8	4	4
Сильный	11-13	10	6
Шторм	21-24	28	9
Ураган	36-50	60-180	12

Гидрология имеет большое значение при выборе территории для размещения населенного места. Естественные водоемы – реки, пруды, озера – используются в качестве водных путей, водоснабжения и орошения, для организации отдыха и в декоративных целях. Инженерно-геологические условия, также как и рельеф и гидрология являются важным природным фактором, учет которого обязателен при выборе территории для населенного места. Геологическое строение территории, литологический состав грунтов, физико-механические свойства грунтов сочетании с характером залегания грунтовых вод определяют условия устойчивости сооружений и зданий, конструкции их фундаментов и оказывают значительное влияние на экономику строительства. Изыскания произ­водят на глубине 0—5 м от поверхности земли, а в случае необходимо­сти — до 10 м и более. При изысканиях в местах постройки каких-либо сооружений грунты следует подвергать пробным нагрузкам и лабораторным исследованиям для определения несущей способности этих грунтов, т. е. допускаемого давления, выражаемого в килограммах на 1 см2 поверхности грунта. При переувлажнении верхних слоев грунта и замерзании воды в зимний период может происходить пучинообразование. При оттаивании может происходить продавливание грунта под нагрузкой, приводящее к разрушению расположенных на нем сооружений, и в первую очередь дорожных одежд.

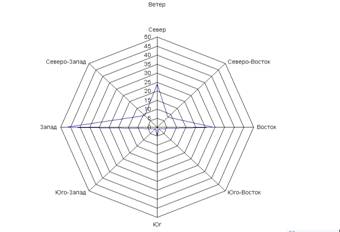

С помощью мастера диаграмм, на основе данных, изображенных на рисунке 3.7, была построена роза ветров. Рисунок 3.8- Роза ветров Для построения графика среднемесячной температуры, после введения всех данных, которые представлены в Приложении A, нам нужно рассчитать по каждому дню среднее значение. Для этого используем функцию СРЗНАЧ, выделив соответствующие значения температуры воды и температуры воздуха. Далее с помощью мастера диаграмм/ График строим график на отдельном листе.

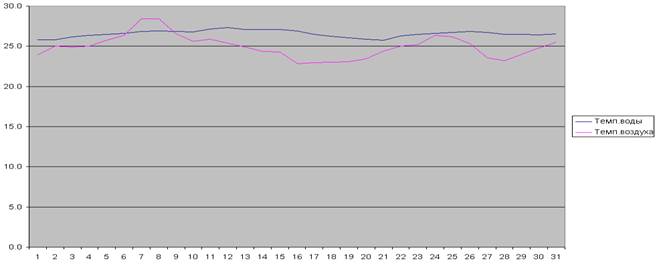

Рисунок 3.9 – График среднемесячной температуры и воздух  По данным измерений направления ветра заданной местности была построена роза ветров. Полученный график позволяет сделать вывод о том, что на данной местности преобладали ветра, дующие в западном направлении, сменяясь менее частыми – восточными. Исходя из графика среднемесячной температуры, температура воздуха, которая составляла от+24  увеличивалась к концу месяца до+27,а соответственно температура воды незначительно изменялась от+26 до+27, что  характерно для 6 месяца года – июня.
