1.2. Коэффициенты пересчета показаний люксметра типа ю-116 в зависимо­сти от применяемых насадок на фотоэлементе.

Диапазон измерений, лк	Условное обозначение совме­стно применяемых насадок на фотоэлементе	Общий номинальный коэффициент ослабле­ния применяемых двух насадок (коэффициент пересчета шкалы)
5- 30 17 - 100	Без насадки с открытым фотоэлементом	1
50-300 170-1000	К, М	10
500 - 3000 1700-10000	К, Р	100
5000 – 30000 17000- 100000	К, Т	1000

Если при насадках К, М и нажатой левой кнопке 7 стрелка не доходит до 5 делений по шкале 0 - 30, то измерения производите без насадок, т.е. с открытым фотоэлементом 1.

Для проведения лабораторной работы желательно подготовить два люксметра.

Порядок выполнения работы.

Работа состоит из задачи по определению изменения КЕО по эксперимен­тальным данным для расчетных точек помещения кабинета.

Задание.

Определить экспериментально изменение КЕО для расчетных точек помещения кабинета

1. Замерить освещенность в помещении лаборатории Е_в на расстоянии 1, 2, 3, 4 и 5 м от боковых окон по ширине В помещения в соответствии с метками на полу и результаты замеров занести в табл. 1.3. При выполнении замеров пластину фотоэлемента держать параллельно полу, обращенной вверх на уровне условной рабочей поверхности (0,8 м от поверхности пола). Искусственное освещение при проведении замеров должно быть выключено.

2. Одновременно замерить наружную освещенность Е_н и результат занести в табл. 1.3. Так как наружная освещенность определяется на горизонтальной плоскости, освещаемой небесной полусферой, то для замера наружной освещенности датчик люксметра поместите снаружи открытого окна либо форточки в горизонтальном положении. При этом пластина фотоэлемента должна быть обращена вверх. Погрешностью вносимой стеной здания, перекрывающей часть небосвода, можно пренебречь, учитывая светлую окраску стены.

В случае неудобства или невозможности замера наружной освещенно­сти Е_н прямо из помещения лаборатории необходимо выйти из здания и на расстоянии более 8... 10 м от его стены определить Е_н. При замерах Е_н не­обходимо избегать попадания прямых солнечных лучей на фотоэлемент люксметра.

3. По выражению (1.1) для всех пяти точек внутри помещения лабора­тории, где выполнялись замеры Е_в , подсчитать значения КЕО и результаты занести в табл. 1.3.

4. Построить кривую изменения КЕО в лаборатории по ширине В по­мещения (см. рис.2).

5. В зависимости от величины КЕО определить разряд зрительной работы (см. табл. 1.1), которую можно выполнять на расстоянии 1, 2, 3, 4 и 5 м от боковых окон по ширине помещения. Результаты за­нести в табл. 1.3.

Выводы занести в отчет.

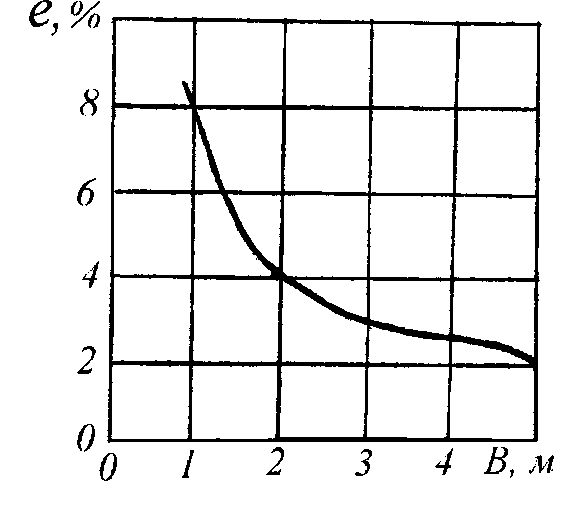

Рис.2. Кривая изменения КЕО.

Содержание отчета.

1. Записать в табл. 1.3 результаты замеров естественной освещенности.

2. Рассчитать КЕО по экспериментальным данным и определить разряд зрительной работы для расчетных точек помещения. Полученные данные за­писать в табл. 1.3.

3. По данным табл. 1.3 построить график изменения КЕО по ширине В помещения кабинета (см. рис. 2).

Таблица 1.3
