29 Мощность элнментарного электрического излучателя.Сопротивление излучения

(7.42)Если воспользоваться табличным интеграло ,

то выражение (7.42) можно привести к следующему виду: .(7.43)Согласно данной формуле, мощность излучения пропорциональна квадрату амплитуды тока, протекающего по излучателю. В этом смысле есть прямая аналогия между выражением (7.43) и формулой из теории цепей, которая выражает мощность переменного тока в некотором резистивном двухполюснике. Другими словами, ,где , Ом(7.44) - так называемое сопротивление излучения элементарного электрического излучателя. Данная величина характеризует излучательную способность антенны. Действительно, при одной и той же амплитуде тока в излучателе значение излученной мощности тем больше, чем выше сопротивление излучения.

30 Согласование линий передач СВЧ Линия называется идеально согласованной с нагрузкой, если в ней отсутствуют отраженные волны. Однако при передаче по цепи СВЧ сигналов, занимающих определенную полосу частот, обеспечить идеальное согласование линии с нагрузкой во всей требуемой полосе частот практически невозможно. Поэтому при проектировании задают допустимый уровень рассогласования в требуемой полосе частот .

Схема согласования произвольной нагрузки Z_н

с линией передачи

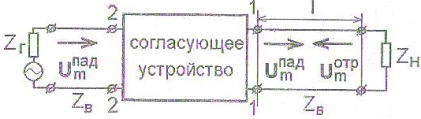

Рассмотрим схему согласования произвольной нагрузки Z_н с линией передачи (рисунок). Согласующее устройство должно устранить отраженную от нагрузки волну. Эту задачу можно решить двумя способами: либо поглотить отраженную волну в согласующем устройстве (при этом падающая волна должна проходить через устройство без заметного затухания), либо погасить (компенсировать) волну, отраженную от нагрузки, волной, отраженной от согласующего устройства. Во втором случае нужно, чтобы амплитуды волн напряжений, отраженных от нагрузки и от согласующего устройства, были равны, а их фазы отличались на . Первый метод согласования основан на применении либо мостовых схем, либо невзаимных ферритовых устройств: вентилей или циркуляторов.
