Кафедра электронных приборов и устройств

Реферат

«Электронные пушки для формирования неинтенсивных электронных потоков»

Выполнил : Альфимов К. В.

Группа: 8203

Преподаватель: Барченко В.Т.

Санкт-Петербург

2012

СОДЕРЖАНИЕ

Введение 3

Неинтенсивные электронные потоки 3

Аналогия электронной оптики и световой: 3

Магнитные линзы. 4

Линза диафрагма. 4

Иммерсионная линза. 4

         Одиночная линза. 5

Электронный прожектор 5

Прожектор с магнитной фокусировкой 7

Литература 10

Введение

Электронный поток - совокупность свободных электронов, упорядоченно движущихся в определенном направлении.

В общем случае, электронный поток характеризуется следующими параметрами: плотностью тока, плотностью пространственного заряда, геометрическими размерами, формой поперечного сечения, силой тока и т.д.

Для характеристики плотности электронного потока вводят понятие первеанса. Первеанс электронного потока численно равен отношению тока электронного потока к ускоряющему (анодному) напряжению в степени трёх вторых.

По значению величины первеанса электронные потоки делят на две большие группы:

1) Интенсивные электронные потоки (сильноточные)

2) Неинтенсивные электронные потоки (слаботочные)

Неинтенсивные электронные потоки

Для слаботочных электронных потоков влияние пространственного заряда, т.е. влиянием сил Кулоновского расталкивания, можно пренебречь. В таком случае, поток электронов можно представить в виде потока нейтральных частиц.

Для формирования неинтенсивных электронных потоков можно воспользоваться методами световой оптики. При этом движение электрона в электрическом или магнитном полях должно происходить так же, как распространение светового луча в среде с непрерывным показателем преломления.

Аналогия электронной оптики и световой:

1) Закон преломления – роль показателя преломления играет потенциал, а преломляющая поверхность считается эквипотенциальной.

2) Фокусировка электронных пучков производится с помощью специальных линз. Построение изображения строится по тем же правилам. Что и в световой оптике.

Однако существуют и различия световой и электронной оптики:

1) Электронные пучки могут расходиться  даже при небольшом значении первеанса, в результате действия сил Кулоновского отталкивания.

2) В световой оптике преломление происходит на границе раздела двух сред с разным показателем преломления, а в пределах одного материала показатель преломления не меняется. В электронной оптике преломление заряженных частиц происходит непрерывно в соответствии с изменением потенциала в каждой точке пространства. Распределение потенциала характеризуется формой электродов и распределение потенциала по этим электродам. В приближении неинтенсивных пучков влиянием пространственного заряда на распределение потенциала в межэлектродном промежутке можно пренебречь.

Для создания потока электронов, траектории которых параллельны, используют вогнутые катоды, так называемая баллистическая фокусировка.

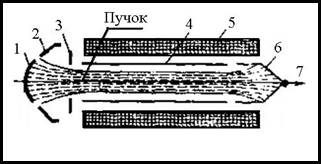

1 –катод, 2 -  фокусирующий электрод, 3 – модулятор (первоначальное формирование пучка), 4 - пролетная труба,  5 - фокусирующая система, 6 - приемник пучка.

 Для формирования, фокусировки и получения электронно-оптических изображений используют два основных типа линз: электростатические и магнитные.
