2. 3. Розрахунок складу санітарно-технічного обладнання, систем електропостачання і зв’язку

а) Повітропостачання.

Повітрозабірні канали сумістити з аварійним виходом і встановити в них проти вибухові пристрої УЗС-8, а також розширювальну камеру об'ємом 2м³. Відпрацьоване повітря видаляти само плином через санітарні вузли. У витяжних каналах встановити клапани надлишкового тиску і проти вибухові пристрої.

Для очищення повітря, що подається в сховище, передбачаємо два режими очистки.

Режим II - фільтровентиляція.

При нормі подачі очищеного повітря 2м³/год на одного, хто переховується і 5 м³/год на одного працюючого на пункті керування, продуктивність системи повинна бути 600*2+10*5=1250 м³/год.

Для подачі повітря використовуємо ВФК-1 продуктивністю 300 м³/год. Тоді потрібно 1250/300=4 комплекта.

Режим І - простої вентиляції.

При нормі подачі повітря 10 м³ /год на чоловіка продуктивність системи повинна бути 600x10+10x10=6100 м³/год. Продуктивність ФВК-1 при режимі І становить 1200м³/год, тоді загальна подача 4 комплектів складе 1200*4=4800 м³/год, що нижче потрібного об'єму повітря на 6100- 4800=1300 м³/год. Тому потрібно встановити додатково один ЕРВ-72-3 продуктивністю 1300-1800 м3 /год.

б) Водопостачання.

Водопостачання передбачаємо від зовнішньої водопровідної мережі з обладнанням проточних ємностей запасу питної води по нормі 3 л на добу на чоловіка. Місткість ємностей з розрахунку на 4 доби повинна бути 610x3x4=7320 л.

Резервне джерело - артезіанська свердловина, дебіт - літрів.

в) Каналізація

Забезпечити відвід стічних вод із санвузлів в зовнішню каналізаційну мережу. Влаштувати аварійний резервуар для збору стоків із розрахунку 2л на добу на людину загальним об'ємом 610х2х4=4880л.

СВ використовується тільки в період перебування людей в укритті. Станцію перекачки розміщують в межах укриття і об’єднують приймальний резервуаром станції з аварійним резервуаром збору стічних вод.

г) Опалення

Опалення сховища здійснювати від опалювальної мережі підприємства по самостійним відгалуженням.

д) Електропостачання.

Електропостачання здійснювати від електромережі підприємства і ДЕС, встановленої у сховищі №2.

е) Зв'язок.

Передбачити установку телефонних апаратів і гучномовців в радіотрансляційних мережах міста і об'єкту.

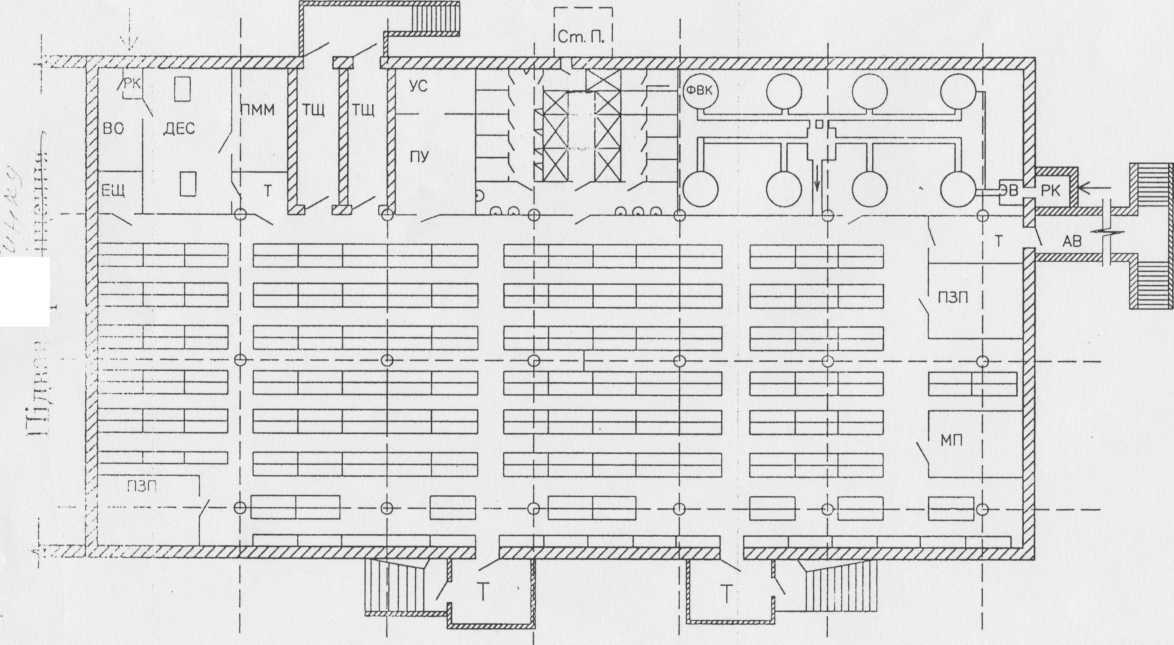

Передбачити використання сховища в мирний час для учбових класів по ЦЗ і побутових приміщень.План сховища на 1125 чол.

(чоловіки -750,жінки -3 75чол)

^м 1:200 Експлікація

	Приміщення	м2
ггп	Приміщення для тих хто переховуються
пк	Пункт керування
вз	Вузол звязку
мп	Медичний пункт
пзп	Приміщення для зберігання продовольства
ФВП	Фільтраційне приміщення
ДЕС	Дизельгеиераторна
ЕЩ	Електрощитова
пмм	Паливно мастильні матеріали
во	Вузол охолодження
т	Тамбур
тш	Двокамерний тамбур - шлюз
пт	Предтамбур
св	Санвузол
зв	Запаси води
СтП	Станція перекачки
сп	Санітарний пост
АВ	Аварійний вихід

іДгИУ'Н

Список літератури

1. Демиденко Г. П. Защита объектов народного хозяйства от ОПМ: Справочник,- К.: Висшая пік., 1987,- 255с.

2. Демиденко Г. П. Повышение устойчивости работы объектов в военное время. Учеб. пособие,- К.: Висшая шк., 230с.

3. Стеблюк М. И. Цивільна оборона. Підручник, 2004. - 490с.

4. Каммерер Ю. Ю. Защитные сооружения гражданской обороны. Учебное пособие. 1985,- 288с.
