34.Приказ на развертывание и эксплуатацию пмт .

В результате уяснения задачи, оценки обстановки, заслушивания предложений своих заместителей по карте, плану – графику развертывания трубопровода и плану – графику вывоза труб командир части принимает решение на развертывание и эксплуатацию трубопровода.

В решении он указывает:

задачи подразделениям части с указанием границ монтажных участков по дням работы;

метод развертывания трубопровода;

где, к какому сроку и какой резерв сил и средств;

эксплуатационные участки и ответственных за стыки между подразделениями;

время начала развертывания и заполнения трубопровода, пункты, сроки и количество выдаваемого горючего в ходе развертывания трубопровода;

время подачи горючего на конечный пункт эксплуатационного участка;

производительность перекачки горючего;

организацию защиты, охраны и обороны, патрульно-аварийной службы и противопожарные мероприятия;

организацию тылового и технического обеспечения;

организацию взаимодействия с приданными подразделениями и складами горючего, обеспечивающим работу трубопровода;

организацию управления;

время готовности подразделений и развертыванию трубопровода;

места и время развертывания КП и ПУ рот, порядок их перемещения;

организацию связи и сроки представления донесений.

Принятое решение уточняется на местности во время разведки и пикетирования трассы трубопровода. При недостатке времени принятое решение уточняется на местности в ходе развертывания.

О принятом решении командир докладывает непосредственному начальнику по его требованию, однако процесс доклада не должен задерживать приведение решения в жизнь.

Решение выполняется штабом части на рабочей карте одновременно с принятием его командиром. Окончательно оно оформляется после того, как будет уточнено на местности и утверждено старшим начальником.

На основе принятого решения штаб части разрабатывает и доводит до подразделений приказ на развертывание трубопровода.

37.Соединение типа мпт

обеспечивает механическую прочность и герметичность трубопровода при давлении в нем до 3,8 МПа, компенсацию линейных изменений смонтированного трубопровода при изменении температуры на ±50°С, монтаж и демонтаж тру­бопровода вручную, возможность замены отдельных труб на смонтированном трубопроводе.

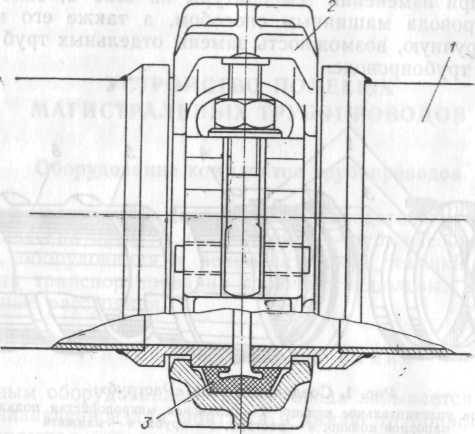

1 — труба;

2 — соединительная муфта;

3 — резиновое уплотнительное кольцо

Трубы и другие элементы полевых магистральных трубопроводов с соединением типа МПТ монтируются с помощью соединительных муфт. Соединительная муфта состоит из двух изготавливаемых из ковкого чугуна полумуфт, одна из которых имеет откидные болты с гайками.

Герметичность трубопровода в соединениях обеспечивается резиновыми уплотнительными кольцами.

При сборке соединения резиновое кольцо своими уплотняющими поясками с небольшим натягом надевается на венчики манжет двух соединяемых труб. На резиновое уплотнительное кольцо устанавливаются нижняя и верхняя полумуфты, после чего равномерно затягиваются гайки откидных болтов. Резиновое кольцо, плотно охватываемое внутренней полостью соединительной муфты, еще сильнее прижимается своими уплотняющими поясками к венчикам манжет соединяемых труб. Предварительный натяг резинового уплотнительного кольца, получаемый при надевание его на венчики манжет соединяемых труб, и последующее обжатие резинового уплотнительного кольца соеденительной муфтой обеспечивают герметичность соединения при отсутствии в трубопроводе избыточного давления.

При возрастании давления в трубопроводе герметичность соединения создается самой конструкцией резинового уплотнительного кольца, обеспечивающей работу его по принципу самоуплотнения: с повышением давления в трубопроводе жидкость сильнее давит на внутреннюю полость кольца и плотнее прижимает его уплотняющие пояски к венчикам манжет, в результате чего герметичность соединения улучшается. Размеры манжет и соедини­тельных муфт позволяют повернуть одну трубу относительно дру­гой на угол 3—4 .
