3.2.6 Автономный теплообменник саот

3.2.6.1 АТО представляет собой противоточный теплообменный аппарат, в котором охлаждаемый теплоноситель первого контура движется сверху вниз в межтрубном пространстве, а нагреваемый - снизу вверх внутри трубок.  Конструкция теплообменника показана на рисунке 3.10

Основные технические характеристики АТО приведены в таблице 3.5.

Таблица 3.5 – Технические характеристики АТО

№	Наименование характеристики	Значение
1	Мощность, МВт	18,75
2	Наружный диаметр/толщина стенки теплообменных труб, мм:	20/1,2
3	Количество теплообменных труб, шт.	420
4	Масса АТО, кг	10100
5	Назначенный срок службы, лет	60

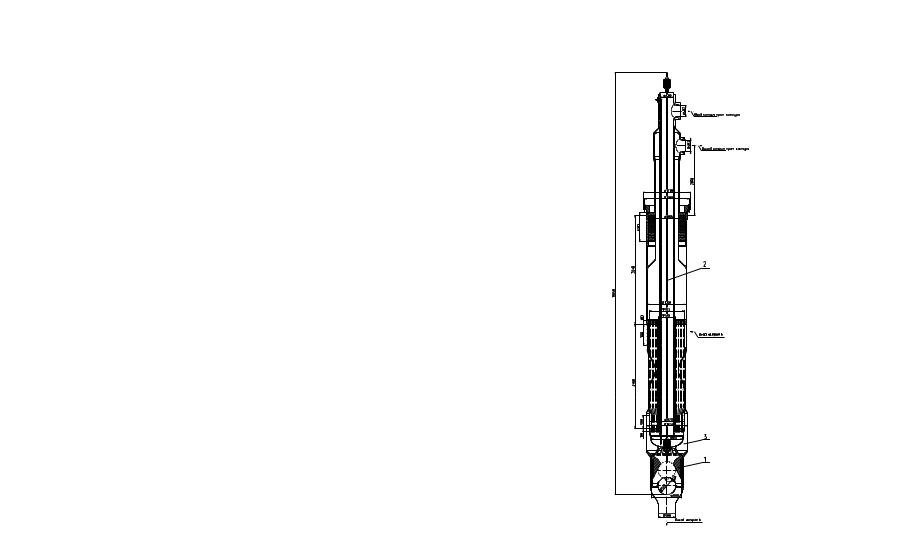

1 – клапан; 2 – шток; 3 – полость обратного клапана

Рисунок 3.10 – АТО

АТО по конструктивным решениям аналогичен ПТО. Основное отличие состоит в том, что на выходе теплоносителя (натрия) первого контура из трубного пучка, к днищу эллиптическому приварен клапан обратный поз. 1, который состоит из корпуса и полого шара. Толщина стенки шара подобрана таким образом, чтобы шар имел в натрии небольшую отрицательную плавучесть. Шар может находится в двух положениях: верхнем (клапан обратный закрыт) и нижнем (клапан обратный открыт). Для дистанционного воздействия на шар и ручного открытия клапана обратного, в случае залипания шара в верхнем положении, имеется шток поз. 2. Шток опущен через центральную трубу АТО в полость клапана обратного. Проходки штока в эллиптическом днище и входной камере АТО загерметизированы сильфонами.

При работающих ГЦН-1 шар под действием напора закрывает клапан обратный и перекрывает доступ холодного натрия первого контура из напорной камеры в горячую камеру реактора через АТО. Натрий первого контура, движущийся через АТО сверху вниз в режиме естественной циркуляции, поступает из выходной решетки в полость клапана обратного поз. 3, из которой переливается в нижнюю часть “горячей” полости реактора.

При переходе САОТ в режим аварийного теплоотвода от реактора после остановки ГЦН-1 шар под действием собственного веса тонет и открывает доступ натрия, охлажденного в АТО, в напорную камеру реактора и далее в активную зону.

Детали АТО, имеющие контакт с теплоносителем первого и второго контуров, выполнены из аустенитных нержавеющих сталей 08Х18Н9, 09Х18Н9, 10Х18Н9, 08Х16Н11М3.

3.2.7 Комплекс механизмов внутриреакторной перегрузки

3.2.7.1 В состав оборудования и механизмов внутриреакторной перегрузки входят:

- пробки поворотные;

- механизмы перегрузки (2шт.);

- элеватор;

- специальное устройство L - образного типа.

Перемещение свежих и отработавших сборок внутри реактора, за исключением сборок борной защиты, осуществляется механизмом перегрузки. Сборки борной защиты перемещаются внутри реактора с помощью специального устройства L-образного типа.

Описание механизмов КМВП и принципа их работы приведено в разделе 3.7 в составе всей системы обращения с топливом.
