3 Реакторная установка
3.1 Технические характеристики и компоновка реакторной установки
3.1.1 Технические характеристики
РУ БН-1200 в составе головного энергоблока предназначена для решения следующих задач:
достижения высокого КИУМ (0,9) с выработкой тепловой мощности 2800 МВт и ее передачей по натриевым контурам для последующего преобразования в электрическую энергию (не менее1200 МВт на клеммах генераторов);
обеспечения надежной работы и конкурентоспособности с другими источниками энергии;
отработки новых технических решений для применения в последующих энергоблоках с РУ БН-1200;
отработки опытно-промышленного производства ЗТЦ на основе НИОКР, проведенных в рамках создания и эксплуатации БН-800.
Область применения РУ БН-1200 – использование в составе головного энергоблока и в последующих энергоблоках с возможными усовершенствованиями на основе опыта разработки, строительства и эксплуатации головного энергоблока
Основные технические характеристики РУ приведены в таблице 3.1.
Таблица 3.1 - Основные технические характеристики РУ
Наименование характеристики |
Значение |
1 Тепловая мощность РУ, МВт |
2800 |
2 Эксплуатационный диапазон регулирования мощности, % Nном |
25-100 |
3 Интервал между перегрузками реактора, эфф. сут. |
330 |
4 Параметры первого контура: ‑ температура натрия на входе в активную зону, оС |
410 |
‑ температура натрия на входе в ПТО, оС |
550 |
‑ расход натрия через ПТО, кг/с |
15784 |
‑ напор ГЦН‑1, м ст.ж. |
58 |
‑ избыточное давление в газовой полости реактора, работающего (остановленного), МПа |
0,055 (0,005) |
5 Параметры второго контура: ‑ температура натрия на входе в ПГ, оС |
527 |
‑ температура натрия на выходе из ПГ, оС |
355 |
‑ расход натрия в одной петле, кг/с |
3193 |
‑ напор ГЦН‑2, м ст.ж. |
47 |
‑ абсолютное давление в газовых полостях ББН и ГЦН-2, МПа |
0,326 |
6 Параметры третьего контура: - температура питательной воды, 0С |
240 |
- температура перегретого пара, 0С |
510 |
- давление пара, МПа |
14 |
- паропроизводительность, кг/с |
1212 |
7 Количество петель теплообмена в I, II контурах РУ, ед. |
4 |
8 Контур САОТ: - количество петель теплоотвода, ед. - номинальная мощность петли теплоотвода, МВт(т); |
4 18,75 |
9 Количество встроенных в реактор ХФЛ, ед. |
3 |
10 Масса РУ с оборудованием, т |
6720 |
11 Масса натрия первого контура, т |
1970 |
12 Масса натрия второго контура и внереакторного контура САОТ, т |
920 |
13 Сейсмостойкость оборудования РУ, баллов по шкале MSK‑64: ‑ проектное землетрясение; |
6 |
‑ максимальное расчетное землетрясение |
7 |
14 Назначенный срок службы РУ, год |
60 |
КИУМ |
0,9 |
3.1.2 Компоновка РУ
Гидравлическая принципиальная схема РУ представлена на рисунке 3.1. Схема соответствует интегральной компоновке реактора в четырехпетлевом исполнении (4 ГЦН-1, 4 ПТО), трёхконтурной схеме передачи тепла, САОТ с АТО в первом контуре, использованию двухкорпусного прямотрубного ПГ в каждой петле второго контура.
Введение промежуточного второго контура обусловлено необходимостью исключить попадание продуктов реакции натрия с водой и паром в реактор, а также радиоактивного натрия впароводяной контур при течи ПГ.
Наведенная активность натрия второго контура при трехконтурной схеме в РУ составляет не более 3,7´10+4 Бк/л, что делает второй контур полностью обслуживаемым.
В газовой полости реактора поддерживается давление аргона, соответствующее режиму работы (работа на мощности, плановый останов) за счет самокомпенсации. С этой целью к газовой полости реактора подсоединены баки‑компенсаторы, соединенные с ним с помощью трубопроводов.
1-Реактор, 2-Активная зона, 3-Промежуточный теплообменник, 4-ГЦН-I, 5-Блок индикации примесей, 6-Фильтр-ловушка, 7-Теплообменник автономный, 8-Клапан обратный, 9-Центральная поворотная колонна, 10-Блок рабочих ИК, 11-Блок пусковых ИК, 12-Гидрозатвор, 13-Сосуд компенсатор, 14-Съемный участок, 15-Насос электромагнитный, 16-Вакуумная ёмкость, 17-Теплообменник воздушный, 18-Бак расширительный, 19-ГЦН-II, 20-Секция ПГ, 21-Бак буферный, 22 – Бак сливной
Рисунок 3.1 – Принципиальная схема РУ.
Каждая петля второго контура содержит: циркуляционные трубопроводы, один ПТО, один ГЦН‑2, двухкорпусный прямотрубный ПГ с системой автоматической защиты, БАС‑1, выполняющий также функции дренажного бака, и БАС‑2, буферный бак и систему очистки теплоносителя от примесей. Третий (пароводяной) контур теплоотвода в пределах РУ ограничивается ПГ и трубопроводами его обвязки по воде/пару до отсечной арматуры.
Система аварийного отвода тепла от остановленного реактора к конечному поглотителю выполнена также трехконтурной: первый и второй (промежуточный) контур - с натриевым теплоносителем, третий контур - разомкнутый контур атмосферного воздуха (конечный поглотитель).
Четыре воздушных теплообменника САОТ присоединены трубопроводами промежуточного контура к соответствующим АТО, установленным в реактор, образуя четыре независимых петли теплоотвода.
Компоновка оборудования РУ (рисунки 3.2 и 3.3) осуществлена таким образом, чтобы обеспечить высокую надежность и безопасность эксплуатации РУ при условии ее компактного размещения.
Интегральный реактор размещен в шахте цилиндрической формы. Сверху шахта реактора перекрыта верхней неподвижной защитой (ВНЗ), имеющей проходки под реакторное оборудование.
Четырехпетлевая компоновка первого и второго контуров обеспечивает возможность относительно симметричного расположения оборудования и трубопроводов РУ в реакторном здании.
Основное оборудование второго контура: четыре ГЦН-2, четыре ПГ, четыре комплекта трубопроводов, - скомпоновано за шахтой реактора в отдельных помещениях. При этом помещения для насосов расположены в центральном зале, а ПГ - в отделении, примыкающем к центральному залу.
Ниже пола центрального зала расположено баковое хозяйство первого контура. В парогенераторном отделении расположено баковое хозяйство второго контура. Помещения с ВТО вынесены за пределы центрального зала и примыкают к парогенераторному отделению.
Главные циркуляционные насосы второго контура расположены в центральном зале на отметке ~ +30м.
ПГ четырех петель, состоящие из двух параллельно работающих корпусов, попарно расположены вдоль стен центрального зала, параллельных оси симметрии реактора. Каждый ПГ размещен в отдельном помещении (боксе), пароводяные коммуникации ПГ размещены в отдельных изолированных помещениях.

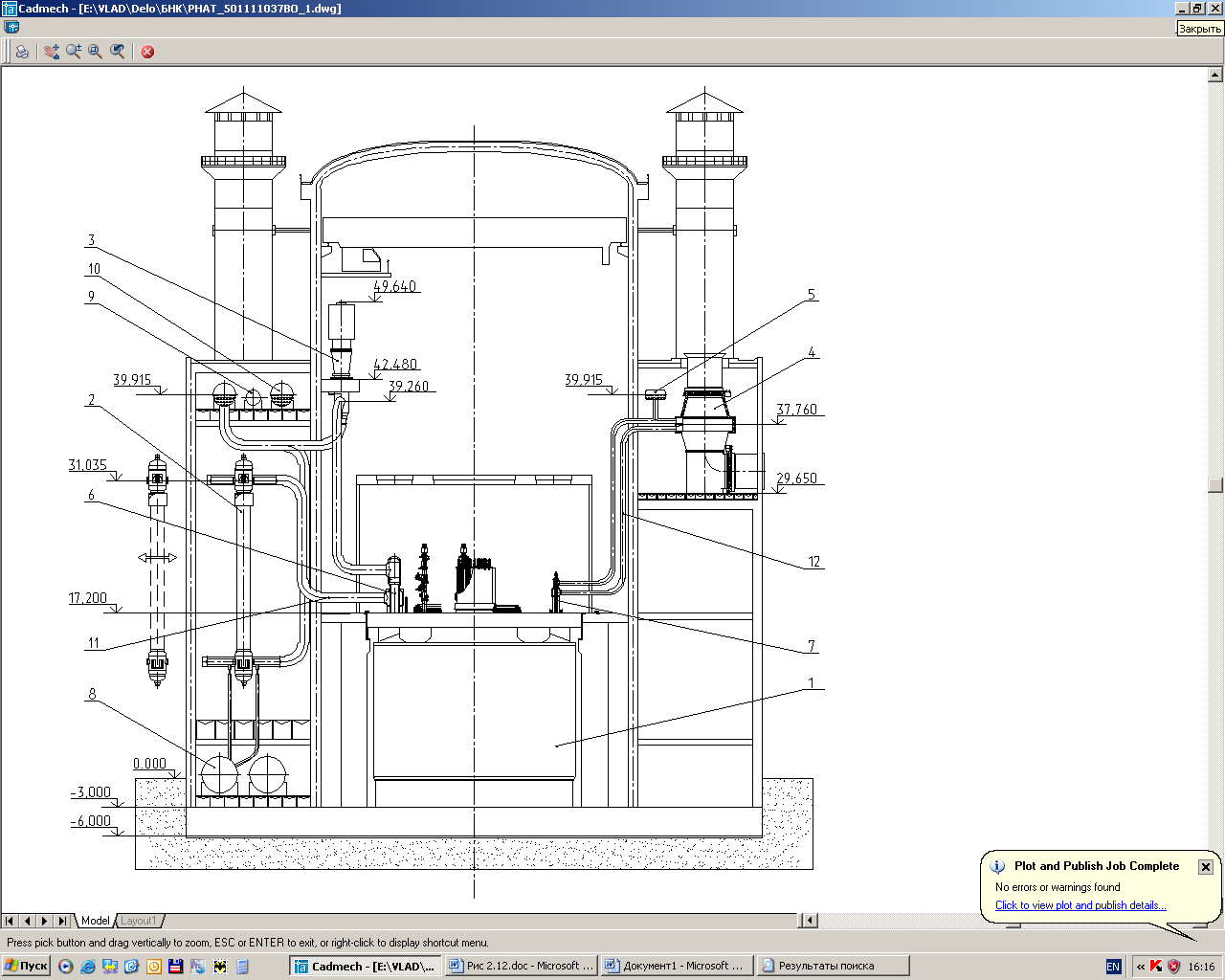

1 ‑ Реактор |
2 ‑ Парогенератор |
3 ‑ ГЦН-2 |
4 ‑ ВТО |
5 ‑ Бак расширительный |
6 ‑ ПТО |
7 ‑ АТО |
8 – Бак дренажный,2 контура |
9 – БАС‑2 |
10 – Буферная емкость |
11 – Трубопроводы 2 контура |
12 – Трубопроводы САОТ |
Рисунок 3.2 - Компоновка РУ БН-1200

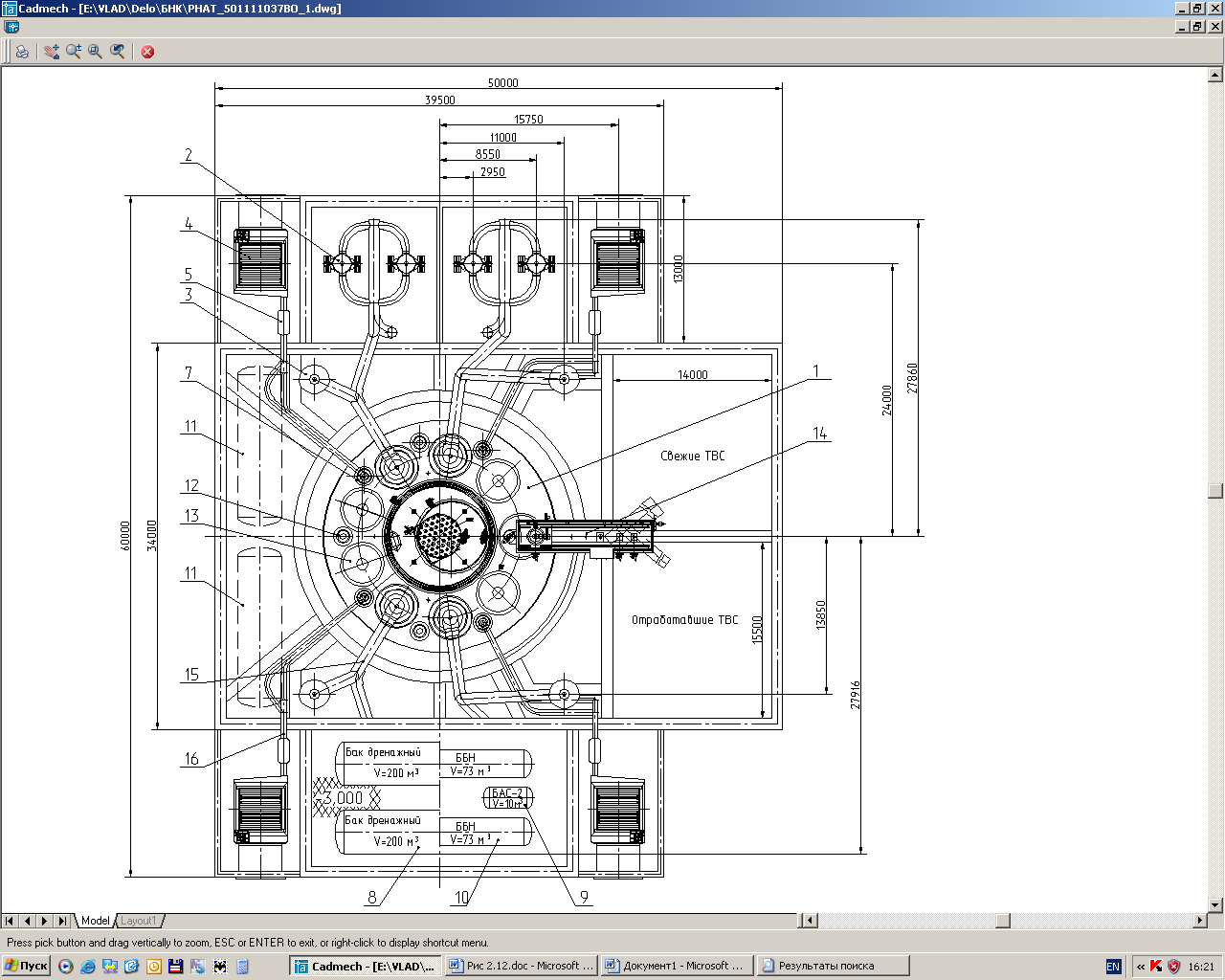

1 ‑ Реактор |
2 ‑ Парогенератор |
3 ‑ ГЦН-2 |
4 ‑ ВТО |
5 ‑ Бак расширительный |
6 ‑ ПТО |
7 ‑ АТО |
8 – Бак дренажный 2 контура |
9 – БАС‑2 |
10 – Буферная емкость |
11 – Бак компенсатор 1 контура |
12 – ХФЛ |
13 – ГЦН-1 |
14 – КМВП с линейным боксом |
15 – Трубопроводы 2 контура |
16 – Трубопроводы САОТ |
Рисунок 3.3 - Компоновка РУ БН-1200
Размеры парогенераторного бокса в плане составляет 10´11 м для двухкорпусного прямотрубного ПГ. Высота боксов составляет 31 м. Для проведения такелажных (монтажных и ремонтных) работ с двухкорпусным прямотрубным ПГ предусмотрены проемы в стенах по всей высоте соответствующих боксов.
Компоновка трубопроводов увязана с компоновкой основного оборудования РУ и обеспечивает равенство гидравлических сопротивлений попарно идентичных петель. Трассировка трубопроводов при этом предполагает использование сильфонов для компенсации температурных перемещений. Трубопроводы полностью окожухованы, кроме трубопроводов для дренажей и сдувок.
