Тюменская область

Ханты-Мансийский автономный округ – Югра

Гоу впо сургутский государственный университет

ФАКУЛЬТЕТ АВТОМАТИКИ И ТЕЛЕКОММУНИКАЦИЙ

КАФЕДРА РАДИОЭЛЕКТРОНИКИ

ОТЧЁТ

по лабораторной работе №1

«Исследование простых электрических цепей постоянного тока»

Выполнила студентка

гр.04-02

Бузаева А.А.

Проверил преподаватель Шолохова Е.А.

Сургут 2012

Цель работы: научиться использовать законы Кирхгофа для анализа

электрических цепей и проверить выполнение второго

закона Кирхгофа с помощью потенциальных диаграмм.

Вариант 6

R1=150 Ом R2=820 Ом R3=680 Ом R4=270 Ом R5=470 кОм

E1=8 В I1=5,5 А

Задание 1.

Д ля неразветвленной электрической цепи (рисунок 1.1) проверяем выполнение второго закона Кирхгофа с помощью построения потенциальных диаграмм.

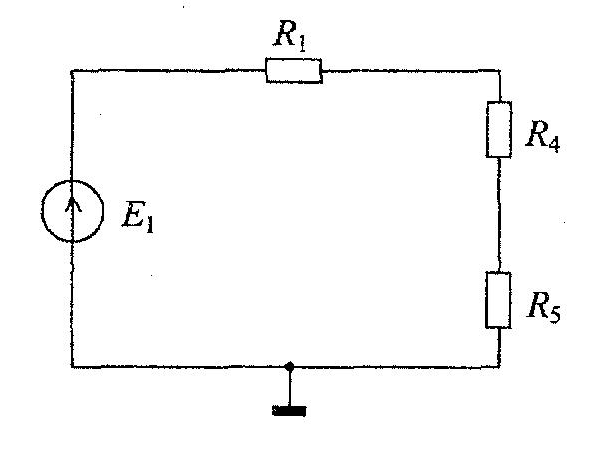

Рис.1.1.Неразветвленная электрическая цепь.

    1. . Теоретический расчет тока i1 в ветвях и падений напряжений на резисторах ur1, ur4, ur5 в электрической цепи (рисунок 1.1).

Найдём ток в цепи (рис.1.1):

i1 = i4 = i5

Найдем падение напряжения на каждом резисторе:

UR1 = i1 = 0,017  10-3  150 = 2,55 10-3 В

UR4 = i4 = 0,017  10-3  270 = 4,59 10-3 В

UR5 = i5 = 0,017  10-3  470000 = 7,99 В

    1. Экспериментальное измерение тока i1 в ветвях и падений напряжений на резисторах ur1, ur4, ur5 в электрической цепи (рисунок 1.1).

Собрав схему по рисунку 1.1, измеряем ток в цепи и напряжение на каждом резисторе. Построим таблицу 1 для наглядного сравнения теоретических значений и полученных нами при проведении опыта.

Таблица 1

Экспериментальные и теоретические значения токов и напряжений по схеме (рисунок 1.1)

i1

i2

i3

i4

UR1

UR2

UR3

UR4

UR5

Рис 1.1

Расчет

0,017

0,017

2,55 10-3

4,59 10-3

7,99

Опыт

0,017

0,017

2,56 10-3

4,59 10-3

8

1.3. Расчет потенциального контура abcda рис (1.1) и построение потенциальной диаграммы

По теоретическим и экспериментальным значениям падений напряжений, полученных в пунктах 1 и 2 данного задания, определим для контура abcda потенциалы и построим потенциальную диаграмму.

Найдем потенциалы для контура abcda из расчетных данных:

Произвольно примем потенциал одной из точек, например точки a, φa = 0.

a = 0 В

b = a + E1 = 8 В

c = b - UR1 = 8 – 0,00255 = 7,99745 В

d = c - UR4 = 7,99745 – 0,00456 = 7,99286 В

a = d - UR5 = 7,99286 – 7,99 = 0,00286 В

Аналогично рассчитаем потенциалы для контура abcda только для опытных значений.

Рассмотрим потенциалы для контура abcda, и построим для них потенциальную диаграмму. Для построения потенциальной диаграммы для контура abcda занесем расчетные и опытные значения потенциалов в таблицу 2

Таблица 2

Потенциалы для контура abcda

, В

, В

, В

, В

, В

Расчет

0

8

7,99745

7,99286

0,00286

Опыт

0

8

7,99744

7,99285

-0,00715

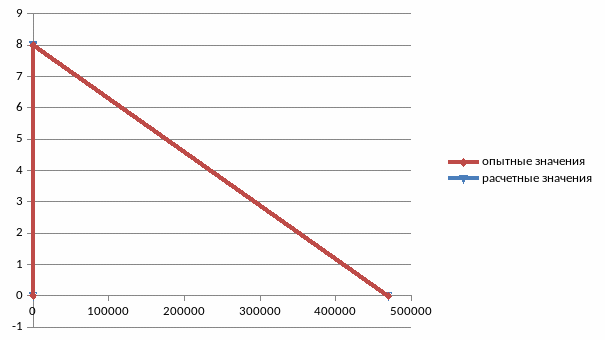

Рис. 1.2. Потенциальная диаграмма к заданию 1 (рисунок 1.1)
