И автоматического обнаружения

Управление коэффициентом передачи осуществляется оператором дистанционно, раздельно для каждого ЧД. Поочередное подключение МУ на вход преобразователя напряжение-код ПНК производится электронным коммутато­ром по командам из устройства отображения информации. ПНК построен на ос­нове метода поразрядного взвешивания при сравнении аналогового сигнала со ступенчатым опорным сигналом.

Автоматический обнаружитель производит пороговое обнаружение сиг­нала с одновременным определением номера уровня, превысившего порог (рис. 2. 3). Работа устройства основана на последовательном сравнении кванто­ванного по уровню процесса с фиксированным значением порога, определяемым заданным значением вероятности ложной тревоги. Квантование осуществляется управляемым аттенюатором (УАт). В случае превышения порога принимается решение о наличии сигнала в данном направлении наблюдения, при этом фикси­руются коды номера уровня и КУ и передаются в ЦВС. ЦВС формирует в УОИ метку автоматического обнаружения, включает звуковую сигнализацию и анали­зирует угловую протяженность сигнала, превысившего порог Если она не более заданной (как правило, равной ), то принимается решение о наличии цели, данные по которой выдаются в БИУС.

Устройства отображения и регистрации информации обеспечивают вос­произведение или запись информации с каждого из направлений наблюдения (по КУ) в трех частотных диапазонах и грубое определение КУ с помощью визи­ров. Устройство отображения информации является общим для большинства трактов ГАК и будет рассмотрено отдельно.

Амплитудный регистратор сигналов является электромеханическим уст­ройством, используемым для документирования информации непосредственно канала ПКО.

Устройство синхронизации выполнено в виде электромеханического при­вода, обеспечивающего синхронизацию работы формирователей разверток по КУ индикаторов и коммутаторов записи и считывания информации с вращением диаграмм направленности. В его состав входят: задающий вал обзора, исполнительный привод вращения ДН в горизонтальной плоскости и исполнительные приводы барабана ПС КУ и курса ПС К регистратора сигналов (рис. 2.4). ЗВО яв­ляется основной частью устройства и содержит валы пеленга (П), курса (К) и курсового угла. Вал пеленга представляет собой тахометрический следящий привод, вращающийся с постоянной скоростью, обеспечивающей круговой обзор пространства. Через дифференциал вал связан с валами курса и курсового уг­ла.

Вал курса является позиционной следящей системой, обеспечивающей прием курса носителя из навигационного комплекса. Все валы связаны с датчи­ками, передающими значения угловых величин потребителям. Аналоговое зна­чение КУ посредством синхронной следящей системы передается на приводы вращения ДИ в горизонтальной плоскости, а также барабана PC.

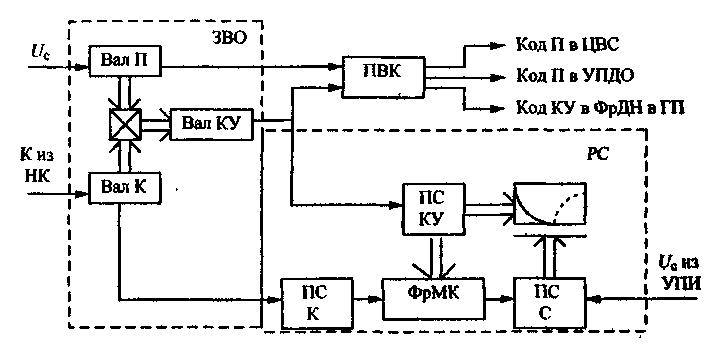

Рис. 2.4. Структурная схема устройства синхронизации и регистрации сигналов

С помощью преобразователя вал-код ПВК аналоговые значения пеленга и КУ преобразуются в двоичный код. Код пеленга используется для работы ком­мутаторов записи и считывания информации, а КУ - для формирования развер­ток в устройстве отображения.
