Параметры для винтов f5
•
Позиция
резьбы (позиция установки
винта) (дисплей 5)
• Вариант 1 (с набором винтом)
Ввести массу самого тяжелого
винта. Перемещение: 0 = винт вкру-
чивается до упора
• Удалить все винты из резьбового
отверстия
• Вариант 2 (изменение перемещения)
Ввести массу винта. Ввести максимально возможное перемещение винта
• В каждое резьбовое отверстие вкрутить одинаковые по весу винты и зафиксировать
Измерение дисбаланса
Вызов меню «Измерение»
• После завершения ввода данных через клавишу быстрого перехода F6 перейти в меню «Измерение», либо через главное меню.
•
• F2 Балансировка
• F1 Измерение
•
Здесь
выберите метод измерения с помощью
клавиш-стрелок (8,11).
Рекомендуется «Измерение индексированием»
• Закрыть защитный кожух
• Нажать клавишу «Запуск процесса измерения» (6)
• Разжать ротор (12)
• Повернуть инструмент на 180 °
• Зажать ротор (13)
• Нажать клавишу «Запуск процесса измерения» (6)

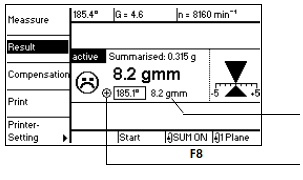

А
ктуальный
угол измерительного шпинделя (21)
Достигнутое качество балансировки инструмента при заданном количестве оборотов (дисплей 6)
Максимально допустимое рабочее число оборотов инструмента при заданном качестве
балансировки (дисплей 6)
Означает, что инструмент находится в позиции дисбаланса
Замеренный дисбаланс в g
Замеренный дисбаланс в gmm
F7 При опции «Автоматический поворот шпинделя» шпиндель после измерения переходит в позицию дисбаланса. С помощью клавиши F7 подведение в позицию можно вызвать вручную (только если защитный кожух закрыт). Если указываются несколько позиций угла отметить кнопкой-стрелкой (8,9,10,11) нужную позицию и установить клавишей F7. Несчастное лицо смайлика сигнализирует о том, что требуется балансировка.
• Далее клавишей F3 для просмотра мер
по балансировке

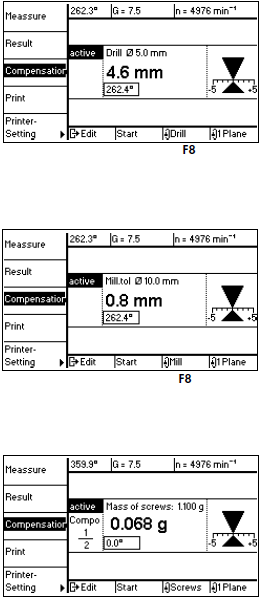

Компенсация дисбаланса
К
омпенсация
сверлением
• провести балансировку согласно данным на дисплее. Первое сверление сверлом с диаметром 5,0 мм, глубина сверления 4,6 мм (включая вершину сверла) при угле 262,4° на высоте выбранной балансировочной плоскости (дисплей 5).
• F8 для следующего метода, выбранный метод появляется над этой функциональной клавишей.
Компенсация фрезерованием
• Провести балансировку согласно данным на дисплее: 1 поверхность отфрезеровать (поперечно оси инструмента), фрезой 10мм, глубина фрезерования 0,8 мм при угле 262,4° на высоте выбранного балансировочного сечения (дисплей 5).
Компенсация балансировочными винтами
• Вариант 1 с набором винтов:
Первая позиция установки винта из
2: Винт с массой примерно 0,068 гр. При 90° вкрутить в резьбу и затянуть. Если нет подходящего винта, выбрать два винта, разность между которыми составляет примерно 0,068 гр. Более тяжелый винт вкрутить в резьбу при 0° и затянуть, более легкий винт вкрутить в противоположную резьбу и затянуть.
П
ерейти
к следующей позиции уста-
новки винта. Это происходит через
клавиши-стрелки.

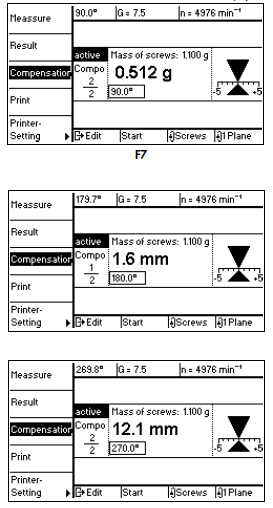

Вторая позиция из 2: винт массой
примерно 0, 512 гр вкрутить в резь-
бу при 90° и затянуть, аналогично с
первой позицией.
• Вариант 2, установка позиции вин-
та:
Первая установка позиции из 2:
винт массой 1.100 гр. Вкрутить в
резьбу при 180° на 1,6 мм и закре-
пить.
Вторая позиции из 2: винт массой
1.100 гр. Вкрутить в резьбу при 270°
на 12,1 мм и закрепить.
Компенсация с помощью балансиро-
вочных колец
Перед первым измерением:
• Балансировочные кольца привести
в нейтральную позицию.
• В меню «Метод» (дисплей 8) отме-
тить «Вращающиеся кольца» клави-
шами-стрелками (8,11).
•
В
случае если показывается старый
результат, следует установить с помощью F8 «SUM off». В этом случае отключается знак +
Результат для балансировочных колец с
масштабированием «gmm».
Знак + означает: суммирование: включено. Результат рассчитывается вместе с новым результатом, для того чтобы достичь лучшего результата после компенсации.

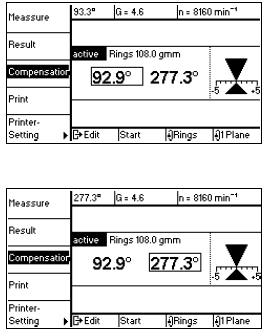

п
ровести
балансировку согласно данным на дисплее:
• первое балансировочное кольцо с маркировкой повернуть и зафиксировать на 92,9 °.
Переход ко второму углу происходит через клавиши-стрелки (9,10).
• Второе балансировочное кольцо с маркировкой повернуть на 277,3° и зафиксировать.
