Методы балансировки
Дисбаланс инструментальной оправки (53) с инструментом можно компенсировать различными способами:
- Компенсация дисбаланса с помощью поворотных колец
- Компенсация дисбаланса сверлением
- Компенсация дисбаланса с помощью балансировоных винтиков (дополнительный вес)
- Компенсация дисбаланса фрезерованием
Управление через интегрированный дисплей Проведение измерений
Выбор меню осуществляется с помощью функциональных клавиш как показано на дисплее.
В
ыбор
полей осуществляется С помощью
клавиш-стрелок вверх/ вниз, движение по
одному полю происходит посредствам пере-
движения клавиш-стрелок вправо-влево.
Всегда начинайте работу с главного меню.
Если оно не появляется, то нажимайте кла-
в
ишу
до тех пор, пока оно не включится.
В первую очередь необходимо выбрать или
создать заново блок данных обрабатывае-
мого инструмента.

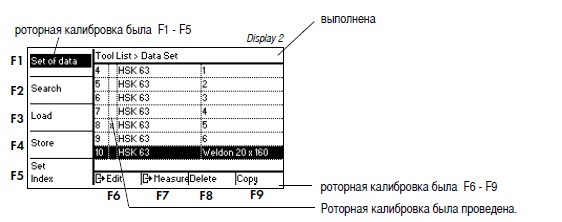

Выбор инструмента из списка текущее меню
• Выбрать в главном меню клавишей F3 «список инструмента».
• Клавишами со стрелками выбрать необходимый блок данных
• Копировать с помощью F9 аналогичный (или любой) блок данных.
Образуется новый блок данных с новым шифром.
В большом массиве данных имеется функ-
ция поиска.
• с помощью F2 вызвать функцию поис-
ка, через алфавитно-цифровые клави-
ши задать имя 1 или 2.
• теперь выберите F6 «Обработка блока
данных»»
Обработка данных инструмента
• Ввести имя, клавиатура (17). С помощью клавиатуры можно вводить как цифры, так и буквы (многократное нажатие клавиши, как в мобильном телефоне). Для ввода данных можно
также использовать внешнюю клавиатуру. (для подключения смотри фигуру 17, позиция 41)
Далее клавишей F2 в меню «Измерение»
•
Можно
задавать количество стационарных точек
для установки балансировочных винтов
(также при сверлении и фрезеровании).
0= стационарные точки не заданы
• Задать угол первой позиции винта
• Выбрать количество сечений измерения, в данном случае F8 для 1 сечения.
• Задать высоту позиции балансировки от адаптера (49) до балансировочного сечения
• Измерить диаметр на высоте балансировочного сечения и внести это значение. При балансировке винтами задается диаметр инструмента за вычетом 1 высоты профиля резьбы.
В поле можно передвигаться вперед или назад с помощью клавиш-стрелок влево-вправо (9/10). Чтобы перейти в следующее поле, необходимо использовать клавиши-стрелки вверх-вниз (8/11).
•

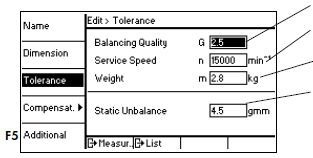

Задать
качество балансировки
• Задать рабочее число оборотов
• Общий вес державки с инструментом
Высчитывается из трех верхних параметров.
Допустимый остаточный баланс также можно
задать, в этом случае высчитывается качест-
во балансировки G
•

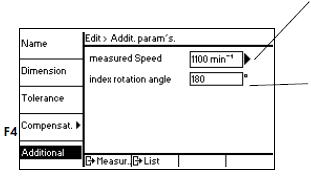

Рекомендация
1100 мин -1
Если при измерении появляется сооб-
щение «Перегрузка», либо в случае тя-
желого инструмента нужно сократить
количество оборотов.
• Стандарт 180°
Если интерфейс инструмента этого не
допускает (например, Sandviк Capto), то
указать другой угол (дополнительная
опция)

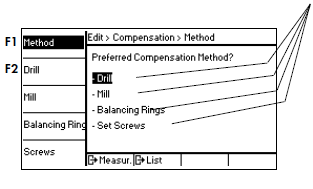

Метод компенсации
•
Выбрать
метод компенсации (сверле-
ние, фрезерование, балансировочные
кольца, балансировочные винты) с
помощью клавиш-стрелок. (8,11)
После измерения показывается результат
выбранного метода.
Параметры нужно задать, по крайней мере,
для одного метода.
Можно задать параметры для всех методов.

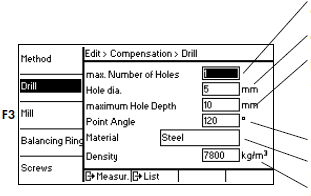

Параметры для сверления F2
К
ол-во
отверстий (макс.3) на позицию компенсации
Диаметр отверстия на усмотрение
Включая угол сверла, диаметр измерен снаружи
• отверстия в радиальном направлении,
калькулируются макс.3 отверстия, иначе дисбаланс слишком большой
Вершина сверла, у сверла без вершины 180°
Поля «материал» и «плотность» уже заданы
С помощью опции «Функция плотности» мож-
но менять значения.

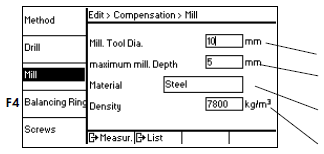

П
араметры
для фрезерования F3
• Отфрезеровать поверхность попе-
рек оси инструмента
Выбор на усмотрение
Измерено внешним диаметром инструмента
Материал и плотность заданы заранее
Опцией «Функция плотности» можно
поменять значения

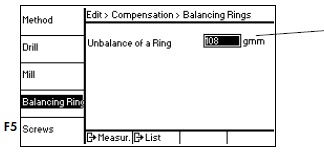

Параметры для балансировочных колец F4
•
два
груза с известным балансом (балансировочные
кольца, пазовые
сухари) поворачиваются в определенную угловую позицию
• считать значение или выяснить его путем измерения методом индексирования:
1. кольцо или вес закрепить на любой угловой позиции
2. кольцо или вес закрепить с поворотом на 180° (инструмент не поворачивать).
Результат: Показан дисбаланс кольца или
веса
