Структурная схема обобщенной системы связи

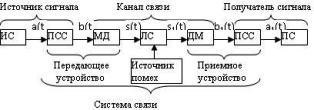

Совокупность технических средств для передачи сообщений от источника к потребителю называется системой связи. Обязательными компонентами любой системы связи независимо от вида передаваемых сообщений являются передающее устройство, линия связи и приемное устройство. Иногда в понятие «система связи» включаются источник и потребитель сообщений. Обобщенная структурная схема системы связи приведена на рис. 3.2. Сообщение a(t) от источника ИС сообщений поступает на передающее устройство, состоящее из первичного преобразователя ПСС1 сообщения в первичный электрический сигнал b(t), и модулятора МД, обеспечивающего вторичное преобразование этого сигнала в сигнал s(t) для наилучшей его передачи по линии связи. Линией связи ЛС называется среда, используемая для передачи сигналов от передатчика к приемнику (кабель, волновод или область пространства, в котором распространяются электромагнитные волны от передатчика к приемнику).

Рис. 3.2  Обобщенная структурная схема системы связи

Приемное устройство производит обратное преобразование принятого сигнала в сообщение и состоит из демодулятора ДМ и преобразователя ПСС сигнала в сообщение. Отличия параметров системы связи от желаемых характеристик приводят к искажениям передаваемого сигнала. Кроме того, в любом узле системы передачи, но главным образом на линии связи, присутствуют помехи, поэтому сигнал на входе приемника s1(t) отличается от переданного сигнала на выходе передатчика. Приемное устройство обрабатывает принятое колебание и восстанавливает по нему электрический сигнал b1(t), а следовательно, и сообщение а1(t), которое реставрируется с некоторой погрешностью.

Система связи называется многоканальной, если она обеспечивает передачу нескольких сообщений по одной общей линии связи (рисунок 3.3). Каждое из передаваемых сообщений с помощью преобразователей ПСС преобразуется в отдельные электрические сигналы, которые затем смешиваются в аппаратуре уплотнения (АУ). Сформированный таким путем групповой сигнал и обработанный дополнительно в передающем устройстве МД передается по линии связи. Приемник осуществляет обратное преобразование принятого колебания в исходный групповой сигнал, из которого затем с помощью устройства разделения (УР) выделяются индивидуальные сигналы (преобразуемые в соответствующие сообщения в преобразователях ПСС).

Рис. 3.3 Структурная схема многоканальной системы связи

Для того, чтобы разделить передаваемые сигналы на приемном конце, необходимо, чтобы они различались между собой по некоторому признаку. В практике многоканальной связи преимущественно применяют частотный и временной способы разделения сигналов. При частотном разделении каналов каждому из индивидуальных сигналов выделяется отдельный диапазон частот в общей полосе частот. При временном разделении каналов каждому из каналов связи выделяется определенный интервал времени в каждом цикле передачи коллективного сигнала. В последнее время все более широкое распространение получает способ кодового разделения каналов. При таком разделении каналов все каналы могут занимать одновременно общие и частотный и временной ресурс системы связи. Для разделения каналов в этом случае используется разделение каналов по форме сигналов (в цифровых системах связи - по коду сигналов).
