12. Типы и номинальные статические характеристики термометров сопротивления.
Термопреобразователь сопротивления (термометр сопротивления, ТС) — прибор для измерения температуры, действие которого основано на изменении электрического сопротивления металлов и полупроводников при изменении их температуры. Проводник обычно изготавливается из меди или платины.
Для измерения температуры наиболее часто применяются термосопротивления типов ТСП (платиновые) и ТСМ (медные).
Номинальные статические характеристики (НСХ) термометров сопротивления
В зависимости от номинального значения сопротивления при 0 °C (R0) и номинального значения отношения сопротивления W100 условное обозначение номинальной статической характеристики (НСХ) для термопреобразователей сопротивления должно соответствовать указанному в таблице:
Тип ТС |
Номинальное значение сопротивления при 0 °C, R0, Ом |
Условное обозначение номинальной статической характеристики преобразования (НСХ) |
||
в народном хозяйстве СНГ |
международное |
|||
Платиновый |
|
W100 = 1,3850 |
W100 = 1,3910 |
|
1 |
1П |
Pt1 |
Pt'1 |
|
10 |
10П |
Pt10 |
Pt'10 |
|
50 |
50П |
Pt50 |
Pt'50 |
|
100 |
100П |
Pt100 |
Pt'100 |
|
500 |
500П |
Pt500 |
Pt'500 |
|
Медный |
|
W100 = 1,4260 |
W100 = 1,4280 |
|
10 |
10М |
Cu10 |
Cu'10 |
|
50 |
50М |
Cu50 |
Cu'50 |
|
100 |
100М |
Cu100 |
Cu'100 |
|
Никелевый |
100 |
100Н |
Ni100 |
13. Классификация средств измерения расхода. Принцип работы расходомеров постоянного перепада давления.
Классификация:
Механические
объемные
ковшовые
барабанного типа
мерники
скоростные
по методу переменного перепада давления
по методу постоянного перепада давления
напорные трубки
ротационные
Электрические
электромагнитные
ультразвуковые
радиоактивные
Принцип действия основан на измерении положения поплавка, вращающегося в расширяющейся кверху трубке под влиянием направленной вверх струи.
14. Расходомеры переменного перепада давления, принцип действия, требования по установке.
Расходомер переменного перепада дадавления - это измерительный комплекс, принцип действия которого основан на зависимости расхода от перепада давления, создаваемого первичным преобразователем расхода, установленным в трубопроводе.
В настоящее время измерение расхода методом переменного перепада давления является
популярной и широко применяемой технологией.
Расходомеры переменного перепада давления имеют следующие разновидности, в зависимости от вида преобразователя расхода:
1 с сужающими устройствами;
2 с гидравлическим сопротивлением;
3 центробежные;
4 с напорными устройствами;
5 с напорными усилителями;
6 ударно – струйные.
Рекомендации по установке расходомеров.
При монтаже расходомера на трубопровод для измерения жидкости и пара необходимо, чтобы дренажный/вентиляционный клапан был расположен отверстием вверх для предотвращения захвата воздуха; при измерении газа отверстием вниз для спуска конденсата.

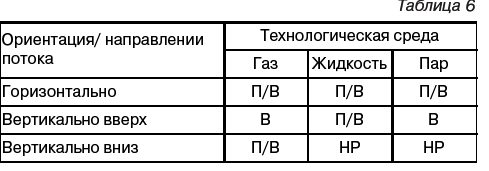

Рекомендации по установке в зависимости от измеряемой среды и ориентации трубопровода отображены также в табл.6.
Примечание: допускается монтаж датчика 3051S или
3095MV:
П _ прямой (интегральная сборка диафрагма_ВБ_датчик);
В _ выносной (удаленный импульсными линиями);
НР _ установка не рекомендуется.
При установке на горизонтальном трубопроводе монтаж следует проводить согласно рис.4.
При установке на вертикальном трубопроводе расходомер может быть установлен в любое положение при условии, что дренажные/вентиляционные клапаны будут сориентированы правильно. Кроме того, установка на вертикальной трубе требует более частой вентиляции/дренажа.
