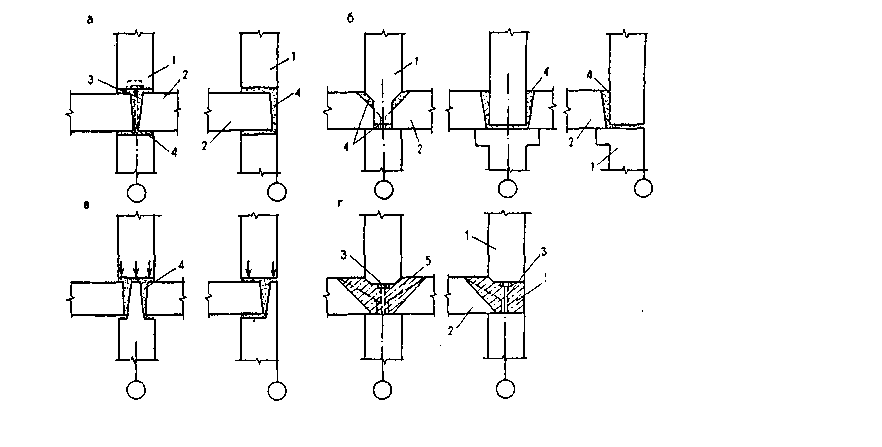

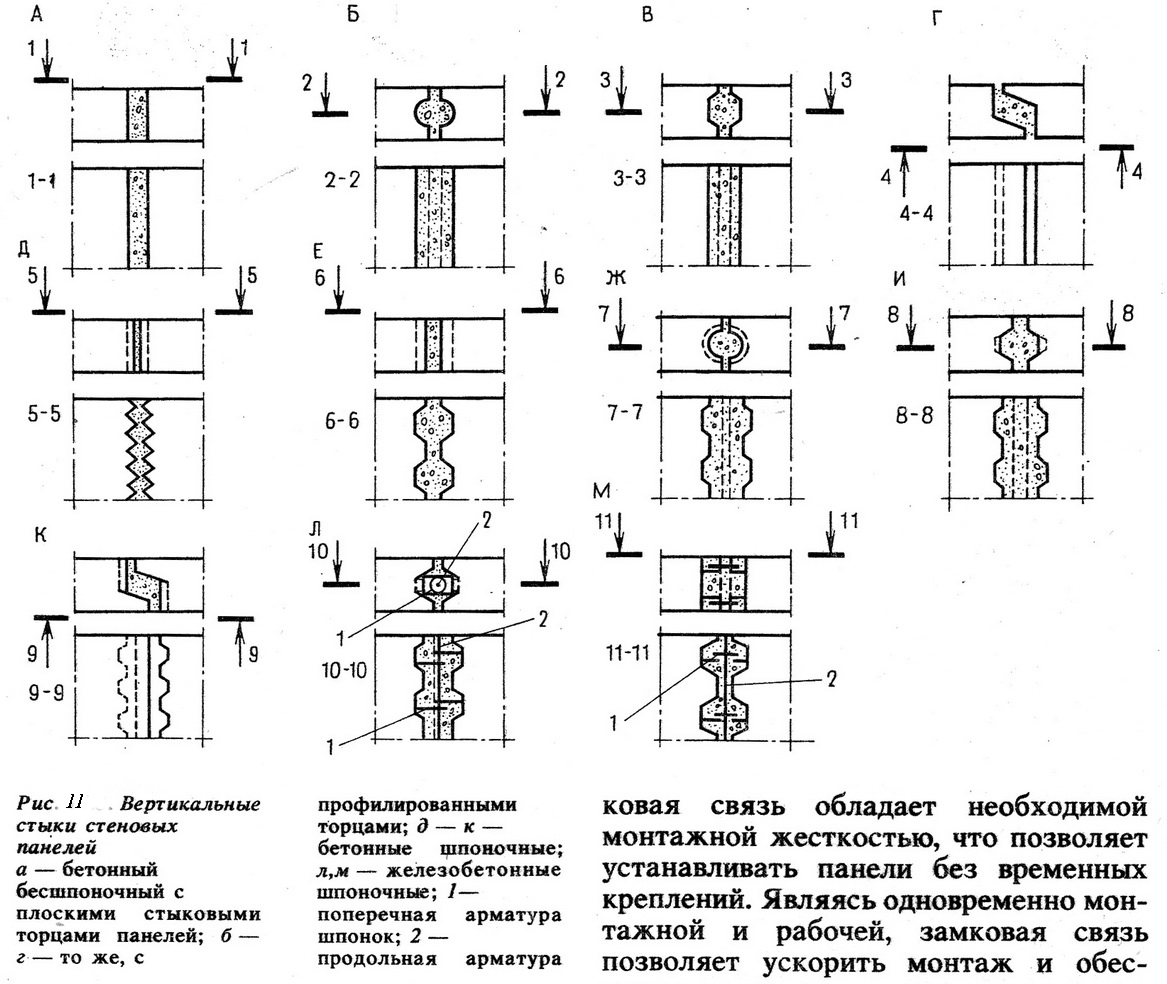

16.Типы вертикальных стыков стеновых панелей и воспринимаемые ими усилия
а-плоские;б-профилированные бесшпоночные;в -профилированные с бетонными шпонками;г -шпоночный с замоноличенными стальными связями; д - с вертикальным армированием по горизонтальным петлевым выпускам; е -со стальными замоноличенными шпонками;
Вертикальные стыки несущих стен работают преимущественно на сдвиг и растяжение в плоскости и из плоскости стены. Воздействия сдвига в обычных условиях строительства, как правило, передают на бетонный шпоночный шов, образующийся при замоноличивании канала вертикального стыка при специальном шпоночном рифлении стыковых граней панелей

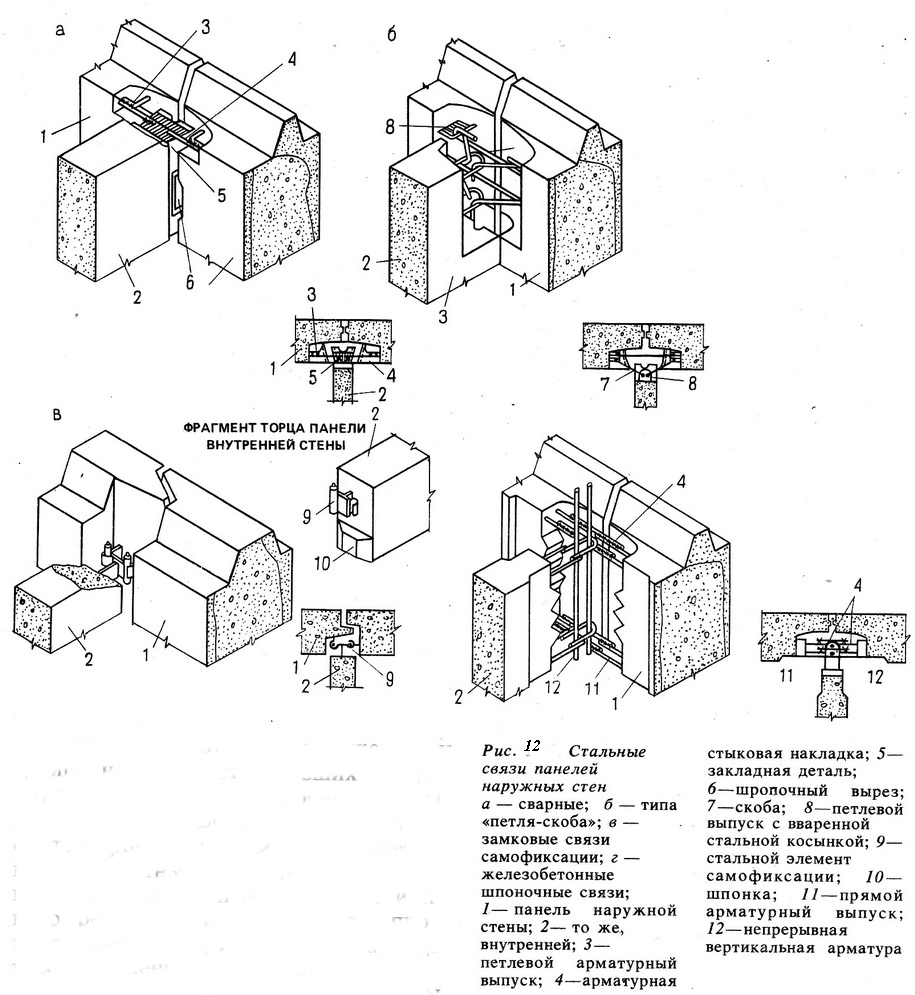

17. Стальные связи стеновых панелей, требования к ним. Виды стальных связей
-сварные;
-с механическим зацеплением за выпуски арматуры и закладные детали (петлевые, замковые и болтовые);
-с последующим натяжением на нарезных муфтах или клиньях;
-с участием в работе связи бетона замоноличивания —безметалльные связи
18.Внутренние стены панельных зданий, требования к ним
панели внутренних стен) изготовляют из тяжелого бетона толщиной 90... 160 мм С гладкими поверхностями, подготовленными под окраску или оклейку обоями. Существуют специальные парапетные и цокольные панели. Парапетные панели по своему „ конструктивному и декоративному решению, как правило, не отличаются от основного типа наружных панелей. Цокольные панели, учитывая более сложные условия их работы, выполняют из тяжелого железобетона в виде ребристых плит, утепленных эффективным утеплителем с внутренней стороны (между ребер). С наружной стороны их облицовывают керамической плиткой, камнем естественных пород и другими влагостойкими и прочными материалами. Для внутренних стен I системы применяют бетонные панели сплошного сечения двух разных толщин - 120 мм для межкомнатных стен, 160 - для межквартирных. Для зданий II системы - бетонные панели внутренних стен имеют единую толщину - 160 мм. Во всех случаях панели имеют высоту в этаж и изготавливаются глухими и с дверными проемами
19. Варианты устройства горизонтальных стыков панелей внутренних стен. Общие сведения о силовых воздействиях в этих стыках
-платформенные
-контактные;
-контактно - платформенные;
-монолитные платформенный
а - платформенные; б – контактные; в - контактно - платформенные; г - монолитные
20. Обеспечения изоляционных свойств панельных стен. Требование по теплозащите, влагонепроницаемости и воздухонепроницаемости стыков наружных панельных стен. Открытые, закрытые дренированные стыки. Область их применения

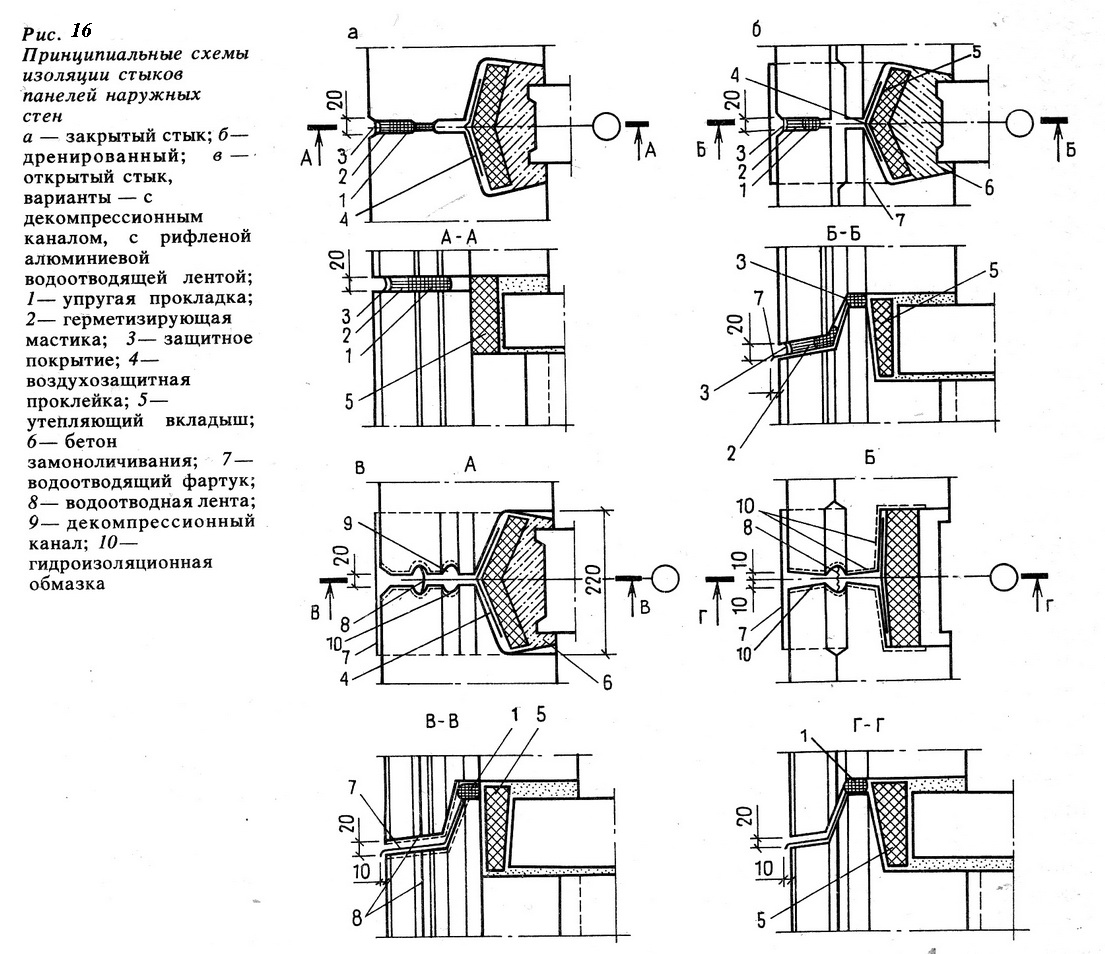

Наиболее ответственными и сложными по исполнению в конструкциях крупнопанельного здания являются стыки между панелями. Существует много различных решений, но ни одно из них не отвечает всем требованиям, предъявляемым к стыкам: по прочности (жесткая связь стеновых панелей между собой и с перекрытием), долговечности и герметичности, тепло- и звукоизоляции, простоте устройства и художественной выразительности. Конструктивные решения стыков могут быть классифицированы по следующим признакам: по устройству наружной зоны (открытые, с водоотбойной лентой и закрытые, защищенные цементным раствором и герметизирующими мастиками); по способу заделки (утепленные, с прокладкой эффективного утеплителя, и замоноличенные бетоном); по способу сопряжения (сварные, петлевые, болтовые самозаклинивающие или шпоночные Конструктивные решения стыков могут быть классифицированы по следующим признакам:
-по способу сопряжения (сварные, петлевые, болтовые, самозаклинивающие или шпоночные),
-по способу заделки (утепленные, с прокладкой эффективного утеплителя, и замонолич. бетоном),
Применяются стыки закрытого, дренированного и открытого типов.
-по устройству наружной зоны (или по граням разрезки панелей),
-открытые и закрытые,
Дренированный стык применяется как вариант закрытого стыка защищенные цементным раствором и герметизирующими мастиками.
Выбор типа определяется конструкцией наружных стеновых панелей и климатическим районированием страны по расчетной зимней температуре и сопровождаемым ветром дождям. Правильный выбор типа стыков благоприятствует осушающему режиму наружных стен в процессе эксплуатации здания. Изоляционные свойства стыков обеспечиваются их лабиринтным сечением и упругим уплотнением наружных швов, компенсирующим тенденцию к раскрытию в зимнее время. Выпадение конденсата предотвращается осушающим режимом стены, поддерживаемым естественной вентиляцией через поры строительных материалов, и отводом проникшей за зону изоляции влаги. Конденсат стекает по декомпрессионным каналам в боковых гранях панелей и далее отводится из стены через дренажные отверстия в дренированных стыках или через открытые устья в открытых стыках.
21. Перекрытия зданий из крупноразмерных элементов. Назначение, требования к ним, классификация по местоположению и технологии возведения

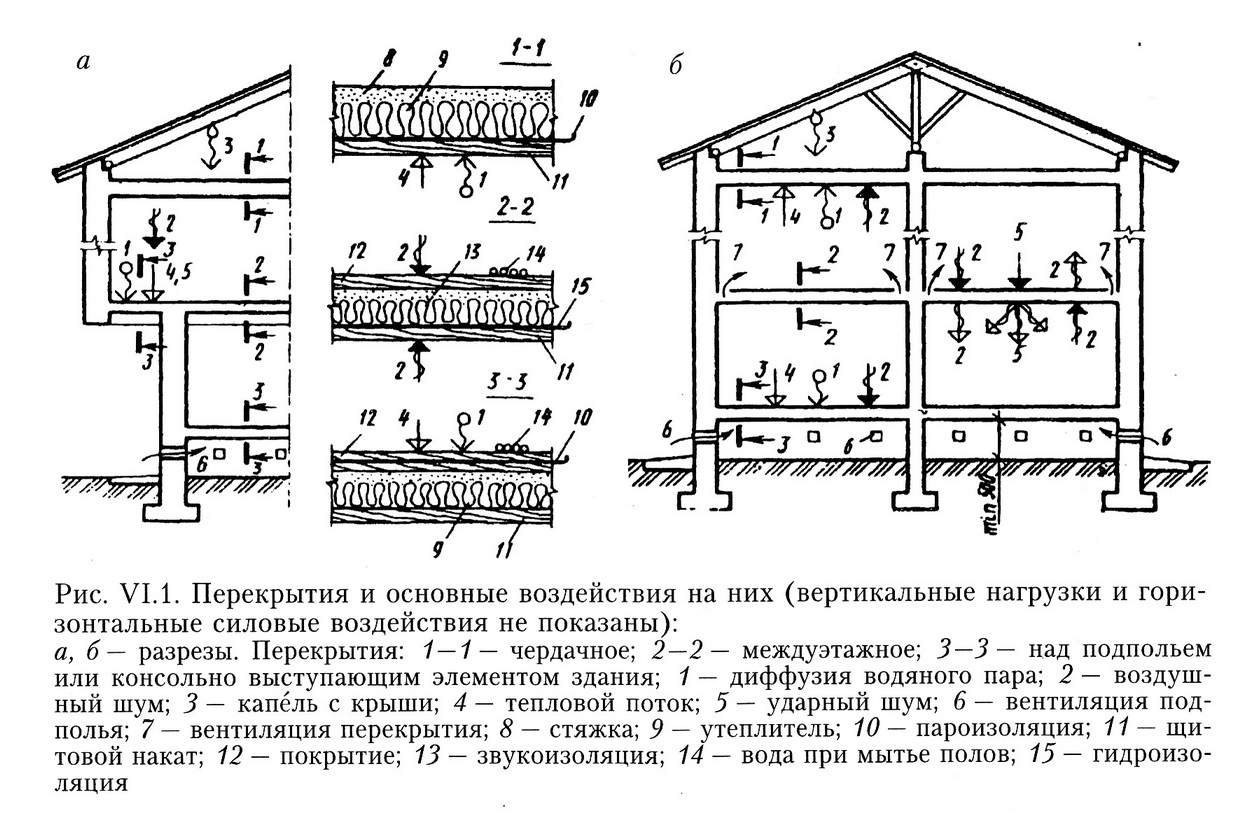

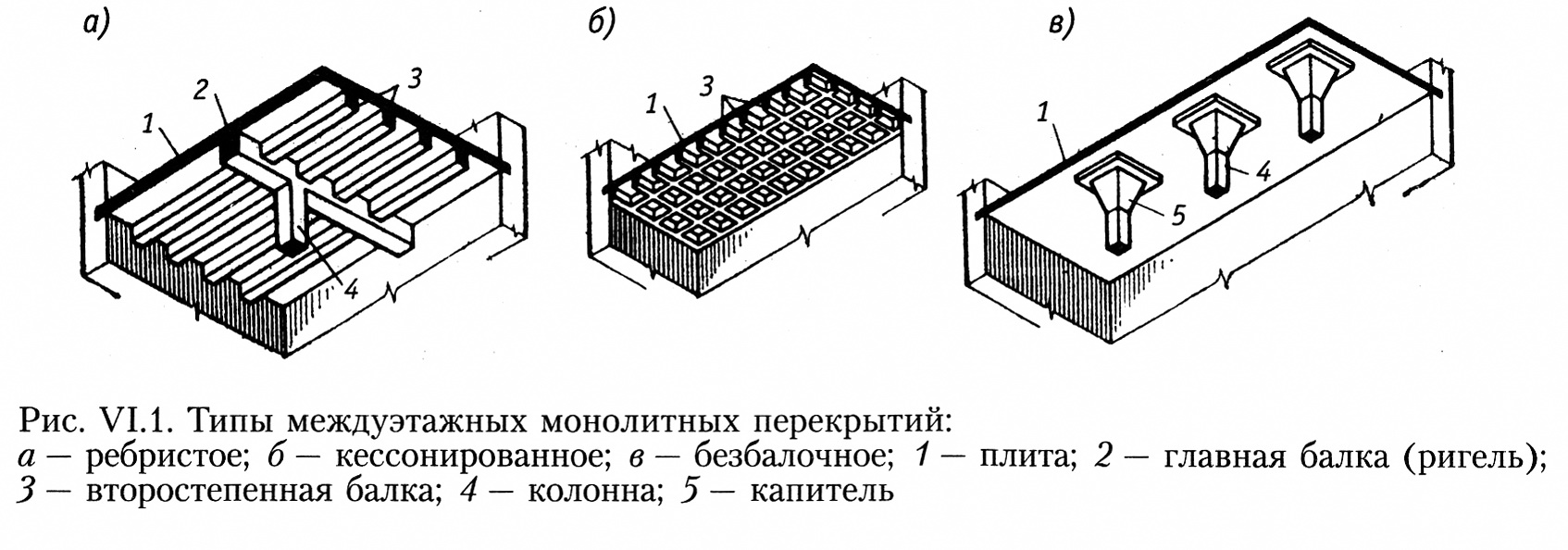

22. Виды и конструктивные особенности монолитных и сборно-монолитных междуэтажных перекрытий

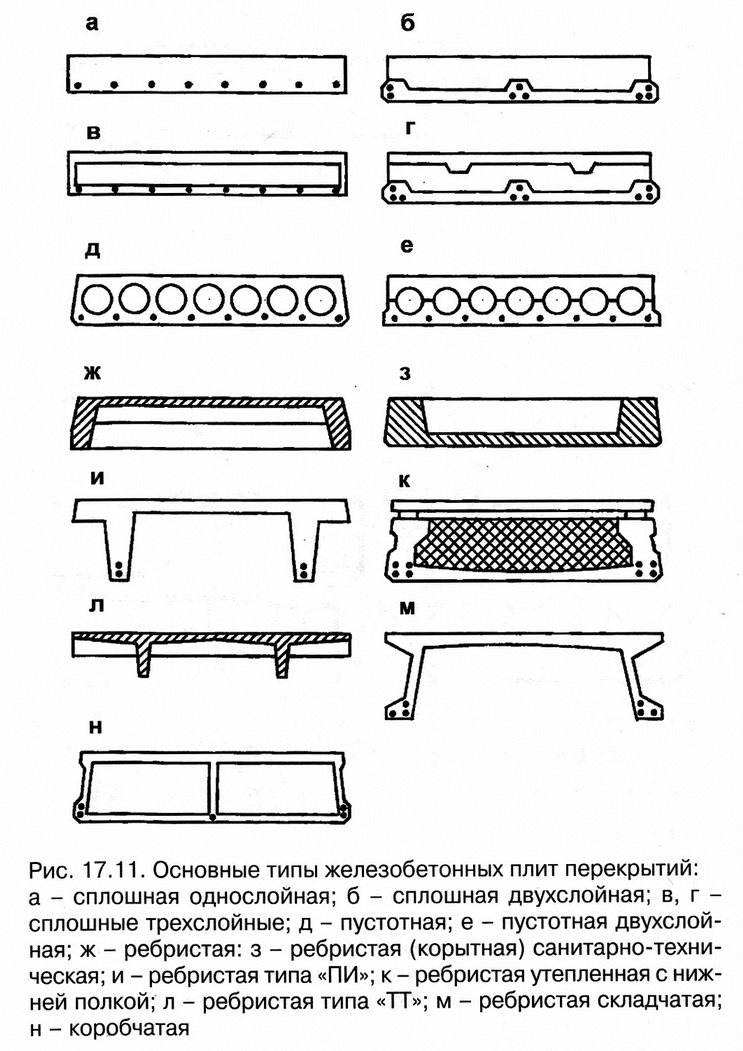

23. Виды и конструктивные особенности сборных железобетонных междуэтажных перекрытий

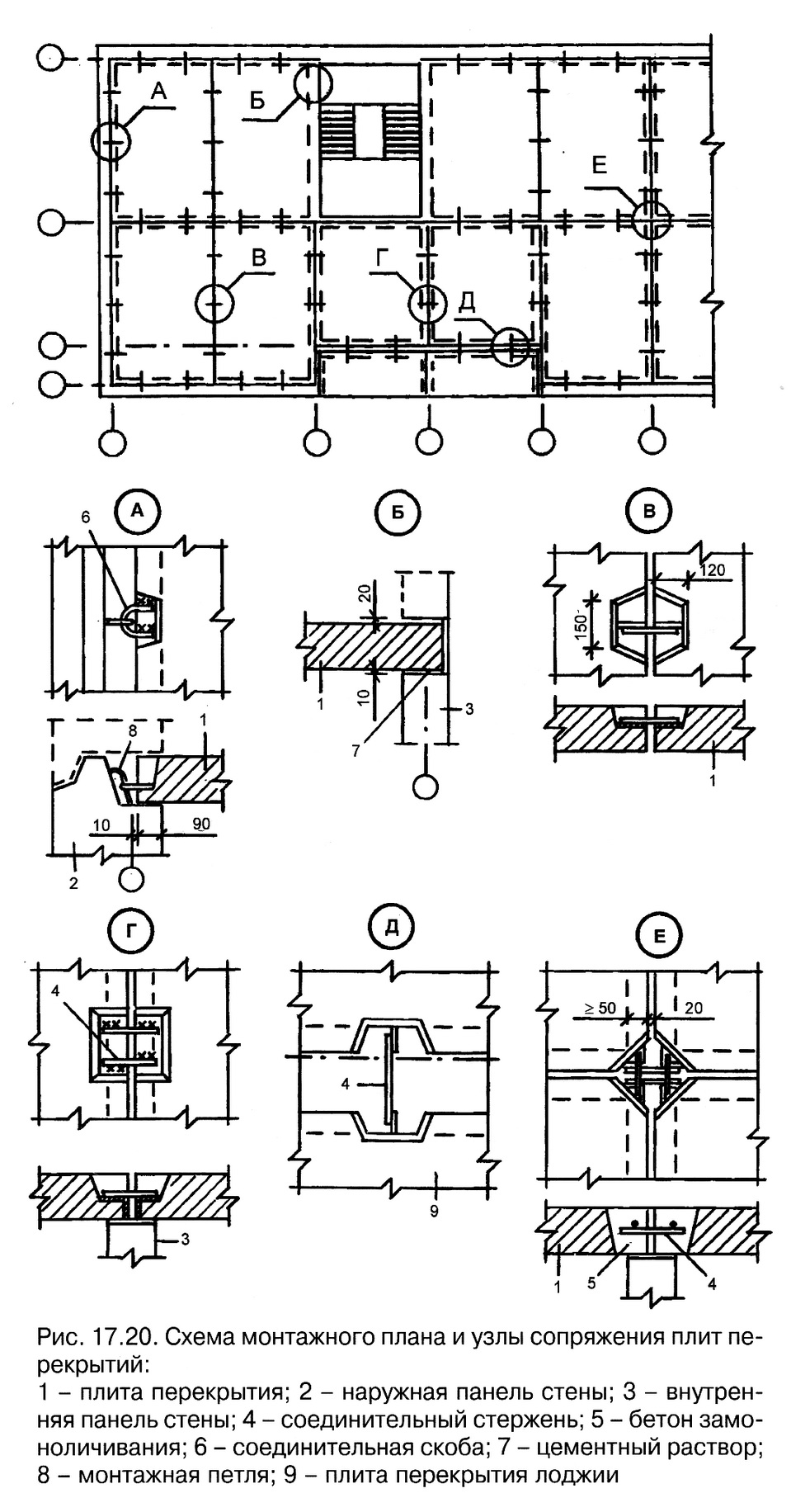

24. Конструктивные особенности надподвальных и чердачных перекрытий. Обеспечение связей сплошных плит перекрытий между собой и со смежными конструкциями

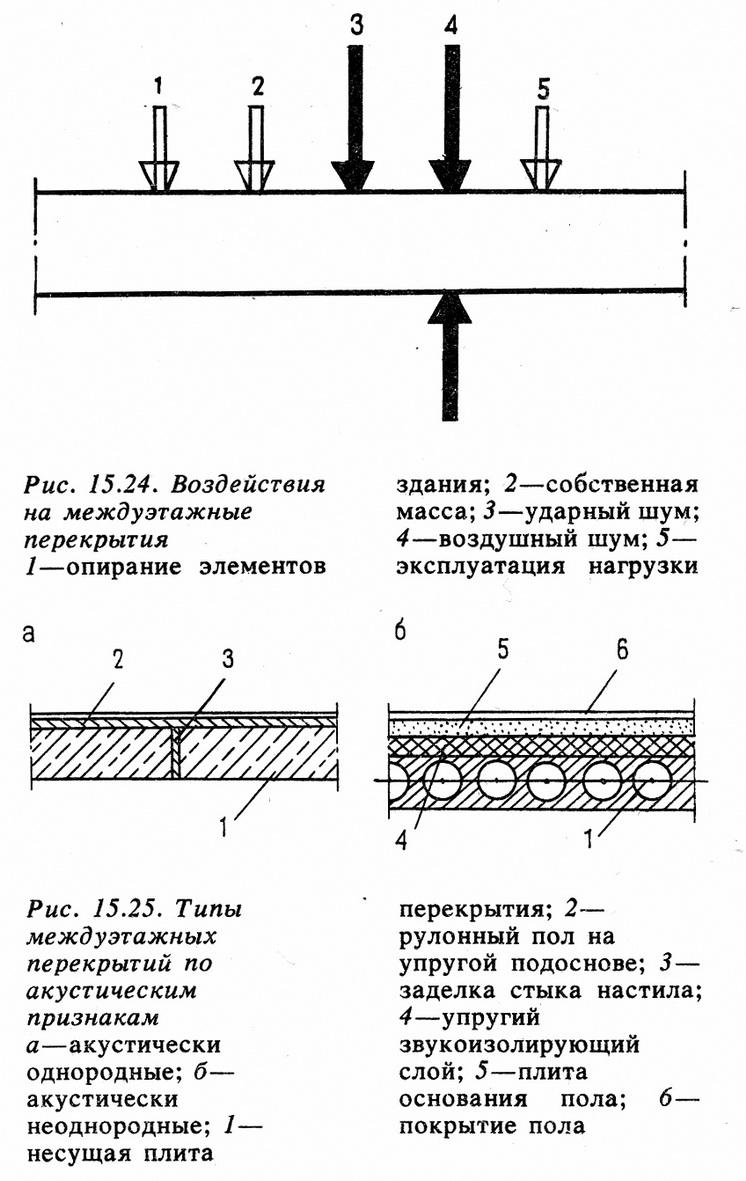

25. Акустически однородные и акустически неоднородные междуэтажные перекрытия
26. Конструкции полов и требования к ним
В зависимости от местоположения и конструктивного решения пол может состоять из следующих конструктивных элементов:
-покрытие пола (чистый пол) – верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям;
-стяжка – выравнивающий слой, на который непосредственно укладывается покрытие пола;
-гидроизоляция – для предупреждения попадания влаги в перекрытие влажных помещений;
-основание пола – слой, на который укладывается покрытие слоистого или раздельного пола;
-звукоизоляция – слой, обеспечивающий требуемую звукоизоляцию, вводимый в конструкцию акустически неоднородных перекрытия (упругие слои, прокладки);
-подстилающий слой – несущие элементы перекрытий или слой бетонной подготовки толщиной 100-150 мм при устройстве полов на грунте.
В конструкцию пола может также входить теплоизоляция (например, в полах надподвальных и нижних перекрытий и перекрытий над проездами).
К полам предъявляется следующие требования: хорошее сопротивление механическим воздействиям (истиранию и удару); малое теплоусвоение; бесшумность; малое пылеобразование; легкая очищаемость; нескользкость; малая трудоемкость и экономичность.В жилых помещениях рекомендуются полы паркетные, дощатые, линолеумные; в кухнях, коридорах, прихожих – дощатые, из линолеума, из поливинилхлоридных плиток; в вестибюлях, коридорах общежитий и гостиниц, на лестничных площадках и в санитарных узлах – мозаичные шлифованные (террацевые), из керамических или шлакоситалловых плиток.
В зависимости от конструктивного исполнения и материала покрытия полы бывают из штучных материалов (дощатые, паркетные, плиточные), рулонные и монолитные
-Дощатые полы бывают однослойными и двухслойными.
-Паркетные полы. Покрытием паркетных полов служит паркетная клепка 4-х типов:с пазом и гребнем;с пазами;с фальцем и с косыми кромками.
- Плиточные полы.
- Рулонные полы.Линолеумные полы.
- Монолитные полы.Цементные (растворные), асфальтовые, террацевые, ксилолитовые и наливные.
27. Классификация крыш по материалу, по способу выполнения, по наличию пространства между кровлей и помещениями здания, по величине уклона кровли, по теплотехническим характеристикам, по виду кровли, по организации водосброса со здания
Крыша – это прочная часть здания, относящаяся к несущимся конструкциям, расположенная сверху и защищающая внутренние помещения от проникновения атмосферных осадков.
Крыша должна быть прочной и устойчивой, обладать гидро- и теплоизоляционными свойствами. При постройке следует обязательно учитывать противопожарные нормы. Кроме того, крыша – это украшение дома, она может полностью изменить его внешний вид – придать ему современный или старинный стиль, сделать его зрительно более высоким и воздушным или, наоборот, надежным и устойчивым.
Классификация по способу строения
Существуют два вида крыш: чердачные и совмещенные.
Чердачная крыша – это такая конструкция, которая состоит из наружной кровли и строительных ферм, которые её поддерживают. На балки обычно кладут обрешетку или настил. Уклон крыши может быть различным, он зависит от двух условий: материала, который используется для кровли, и климата природной зоны, в которой строится дом.
При большом количестве осадков скат крыши делают под углом 45° и более, а если преобладает сухая погода и сильные ветры, то уклон не должен превышать 30°. Когда для кровли применяются штучные материалы, то угол нельзя делать меньше 22°. Для рулонных материалов оптимальным будет угол от 5 до 25°, а для асбоцементных листов и черепицы - 25-35° и более. С увеличением уклона крыши возрастает расход материалов и ее общая стоимость.
Совмещенная крыша – это особый настил, выполняющий функции гидроизоляции, помещающийся на чердачном перекрытии и практически не имеющий уклона. Материалом для него служит нескольких слоев рубероида, промазанных битумной мастикой. Жидкость с него сливается по внутренним водостокам.
Классификация по уровню теплоизоляции
Крыши бывают теплыми и холодными. Наличие в конструкции чердака определяет их как теплые, так как его устройство обеспечивает теплоизоляцию, за счет воздушного пространства, образуемого поверхностью крыши, наружными стенами и перекрытием верхнего этажа. Он защищает здание от холода, обеспечивает проветривание и влагообмен различных элементов конструкции. Также его устройство существенно увеличивает надежность и срок службы дома, но общая стоимость строительства повышается, потому что чердак не входит в число жилых помещений.
В этом случае, можно организовать мансарду, которая представляет собой жилую комнату, расположенную прямо под кровлей, а её стенами являются боковые поверхности крыши. Расстояние от венца до пола мансардного помещения должно быть не менее 1,5 м. Таким образом, все внутреннее пространство используется для жилья.
Холодные крыши без чердака строят, как правило, над неотапливаемыми строениями, сараями и другими хозяйственными постройками. В их функции входит лишь непосредственная защита от атмосферных осадков.
Классификация по форме
Крыши бывают односкатные, двускатные, ломаные, вальмовые, шатровые и крестообразные. Скат – это плоскость крыши, расположенная под уклоном. Пересекаясь, они создают конек кровли. Угол, образованный скатами крыши и фронтона называется ендовой.
Односкатные – это крыши, имеющие одну наклонную поверхность. Они опираются на две стены разной высоты. Наклон, как правило, обращают к наветренной стороне, чтобы защитить дом от дождя и снега. Кроме того, односкатные крыши позволяют максимально использовать внутреннее пространство постройки.
Двускатные – это классический вариант для небольших коттеджей. Крыша образована двумя скатами, направленными в противоположные стороны.
Ломаные крыши возводятся при постройке дома с мансардой. Они представляют собой не два, а четыре ската, соединенных под тупым углом. Этот тип крыши часто применяется в индивидуальном строительстве.
Вальмовая – это четырехскатная крыша с треугольными скатами по торцовым сторонам.
Шатровые – это крыши с четырьмя скатами в виде одинаковых треугольников, сходящихся в одной точке.
