13.Стеновые панели из небетонных материалов

Легкие стены проектируют с фасадным слоем из алюминиевых сплавов, эмалированной стали, металлопластов (металлических листов, защищенных от коррозии в за­водских условиях полимерными составами с применением термообработки), стеклопластиков, закаленного стекла (стемалита), асбестоцемента. Легкие стены проектируют в виде фахверковых конструкций полистовой сборки или панельными. Комплектацию облицовочных и утепляющих слоев в панель выполняют, склеивая их между собой безусадочными клеями (изделия типа "сэндвич"), либо путем крепления к внутреннему каркасу панели Большинство материалов, применяемых для каркаса панелей, сталь, алюминий, асбестоцемент или легкобетонные бруски - теплопроводны и ухудшают эксплуатацион­ные качества стен в отечественных климатических условиях. Наиболее пригодны здесь в каркасе панелей деревянные бруски. Такой каркас может быть применен в зданиях лю­бой этажности, если предусмотрена его защита от непосредственного воздействия огня примыкающими несгораемыми конструкциями (перекрытиями, внутренними стенами, колоннами несущего каркаса здания), а в панелях применить несгораемый утеплитель. В одном здании могут быть использованы разные конструкции наружных стен. Так, например, в здании с поперечными внутренними несущими стенами могут быть применены ненесущие продольные наружные стены - панельные из небетонных материалов, а для торцевых - несущие из бетонных панелей

14.Требования к наружным стеновым панелям и их стыкам. Общие сведения о силовых воздействиях горизонтальных и вертикальных стыках наружных панельных стен

Любая конструкция должна удовлетворять требованиям:

-прочности,

-долговечности,

-минимальной деформативности,

-теплоизоляции,

-взаимодействия с внутренними несущими конструкциями здания

-архитектурно-декоративными свойствами

Связи между внешними слоями стен проектируют жесткими или гибкими.

Требования прочности удовлетворяют применением для внутренних слоев конструкций материалов с высокой прочностью на сжатие.Требование долговечности и трещиностойкости наружного слоя, которое удовлетворяется применением высоких классов или марок стенового материала по прочности на сжатие (см. выше), его соответствия требованиям к марке стенового материала по морозостойкости для каждого климатического Района Устойчивость. Совместную работу наружных и внутренних стен обеспечивают в кирпичных стенах перевязкой кладки стен, в бетонных панельных - бетонными дискретными шпоночными связями

15. Типы горизонтальных стыков наружных стеновых панелей и восприятие ими силовых воздействий

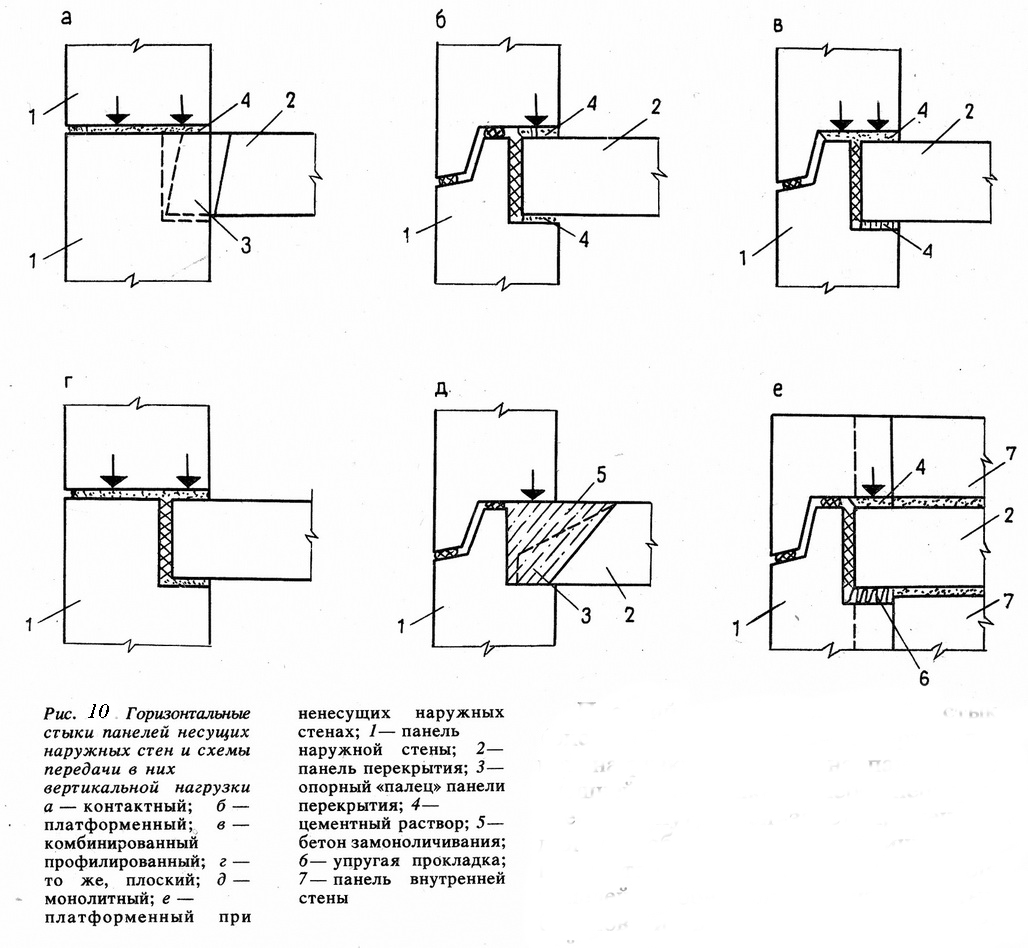

Передачу усилий сжатия от вертикальной нагрузки в горизонтальных стыках осуществляют разными способами, соответственно которым различают четыре типа горизонтальных стыков:контактный, платформенный, комбинированный, монолитный.

В контактном стыке усилие передается через слои раствора непосредственно с панели на панель, в платформенном - через торец панели перекрытия, опирающейся на стену, в комбинированном - через панель стены и торец перекрытия, в монолитном - через бетон замоноличивания стыка.Дополнительное разнообразие в конструкцию стыка вносит специальная водоотводящая профилировка с противодождевым гребнем. Наибольшее распространение в обычных условиях строительства получил контактно-платформенный горизонтальный стык панелей несущих наружных стен и платформенный - внутренних.
