5. Конструктивные системы и схемы в крупноэлементном домостроении, строительные системы

Строительная система – комплексная характеристика конструктивного решения зданий по материалу и технологии возведения основных несущих конструкций По материалу конструкций несущего остова различают основные типы конструкций: каменные, бетонные, деревянные. Строительные системы зданий в зависимости от технологии возведении конструкций бывают традиционные, полносборные и монолитные. В соответствии со строительной системой каждый тип содержит несколько видов конструкций: каменные — ручной кладки, стены из каменных блоков и панелей; бетонные стены — из монолитного бетона, крупных блоков или панелей; деревянные стены - рубленные из бревен или брусьев, каркасные, щитовые и панельные.

Материал конструкций	Строительные системы зданий при технологии возведения
	традиционной	полносборной
Каменные конструкции	ручная кладка	крупноблочная
		панельная
	монолитной и сборномонолитной	полносборной
Бетонные конструкции	подъем перекрытий	крупноблочная
	подъем этажей	панельная
	скользящая опалубка	каркасная
	объемно-переставная опалубка	объемно-блочная
	крупнощитовая опалубка	каркасно-панельная
	традиционной	полносборной
Деревянные конструкции	бревенчатая	брусчатая рубленая
	с несущими рубле­ными стенами из уложенных по периметру стен горизонтальных рядов («венцов») бревен.	каркасная
		щитовая
		панельная

Конструктивная система представляет совокупность взаимосвязанных несущих конструкций здания, обеспечивающих его прочность, жесткость и устойчивость.

6. Конструктивные системы и схемы крупноблочных зданий, область их применения. Обеспечение пространственной жесткости крупноблочных зданий

Выбор конструктивной схемы крупноблочного здания зависит от его планировочного решения, этажности и ряда других факторов.

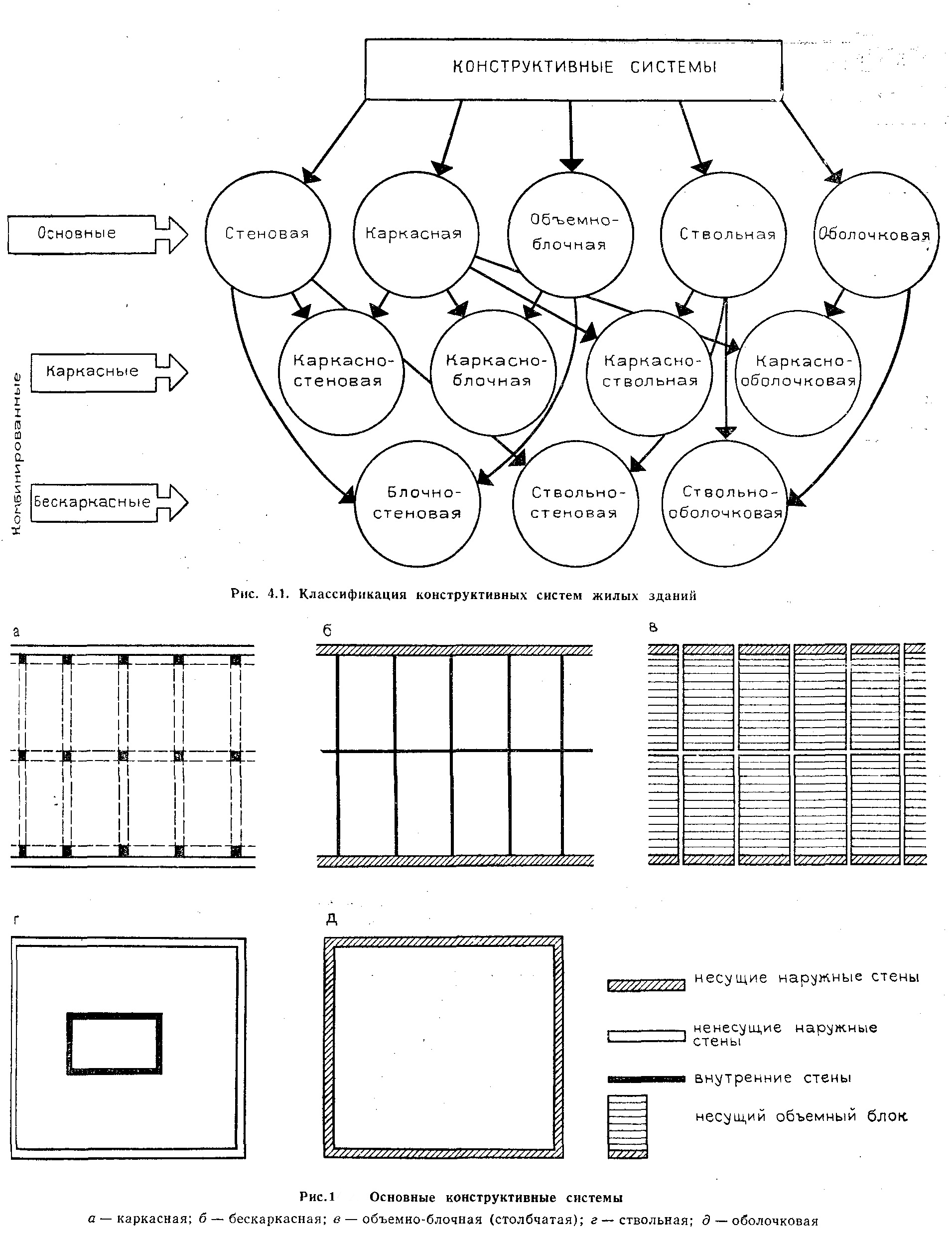

Конструктивные схемы крупноблочных жилых зданий аналогичны схемам обычных зданий с продольными и поперечными несущими стенами и с неполным каркасом, также поперечным или продольным (рис. 1.3.).

Схемы с продольными и поперечными несущими стенами, а также с продольным неполным каркасом (рис. 1.3, а, б, в) позволяют сократить число типоразмеров крупных блоков и получить перекрытия с ровной нижней поверхностью, при которой допустима любая расстановка перегородок.

В схеме с поперечным неполным каркасом (рис. 1.3., г) при малом шаге опор (2,4÷3,2 м) хотя и достигается некоторое облегчение перекрытий, но ригели, выступающие из их нижней плоскости, связывают планировочное решение квартир, т. к. перегородки должны быть, как правило, установлены под ними.

Конструктивная схема с крупным шагом поперечных несущих стен или столбов (4,5 - 6,0 м) (рис. 1.3, б, г) даёт большую свободу в планировке. Она целесообразна в зданиях небольшой длины, например в односекционных домах башенного типа. В зданиях большой протяжённости при этой схеме продольные наружные стены, являются самонесущими.

При проектировании крупноблочных зданий весьма существенны, является обеспечением их пространственной жесткости. Она в значительной мере зависит от принятой конструктивной схемы. Наиболее распространенная в крупноблочном строительстве схема с несущими продольными стенами. Применение крупноэлементных перекрытий из железобетонных настилов (обычно используется настилы толщиной 220 мм) образуют жесткие горизонтальные диски, которые, соединяясь со стенами, образуют достаточно жёсткие остов здания. Необходимым условием при этом является наличие надёжных конструктивных связей стыков блоков: в местах примыкания внутренних стен к наружным, в углах здания, а также с перекрытиями. В этих же целях крупные блоки стен устанавливают с перевязкой.
