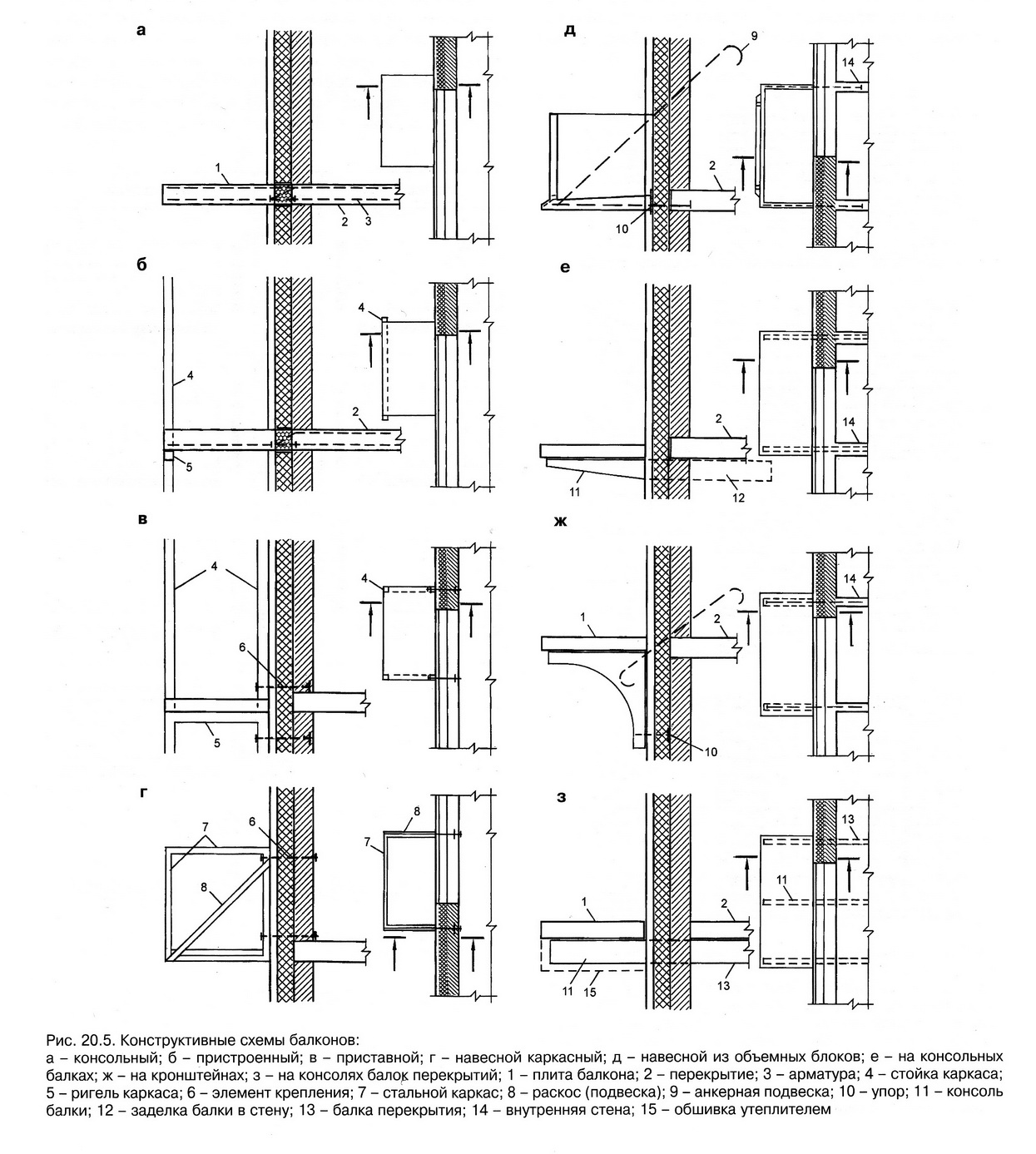

46. Варианты конструктивных решений консольных и балочных плит балконов

4 8. Типы лоджий. Конструктивные решения встроенных и выносных лоджий зданий из крупноразмерных элементов

Балконы и лоджии - это открытые поэтажные площадки в жилых и общественных зданиях, связывающие внутренние пространства эксплуатируемых помещений с внешней средой. При аварийных ситуациях они могут использоваться для эвакуации людей. Лоджии, в отличие от балконов по боковым сторонам ограждены стенами, и могут быть как встроенными в объём здания, так и выносными. Лоджии бывают освещены солнцем меньшее количество время, чем балконы, а их устройство связано с увеличением площади на­ружных стен.

Междуэтажные перекрытия лоджий во избежание образования мостика холода, отделяют от основных междуэтажных перекрытий наружной стеновой панелью или заполняют зазор утепляющим материалом, к которому сверху подходит подоконная панель, а снизу – переплеты остекления. Пол лоджии устраивают так же, как на балконах с уклоном 1-2 % наружу, и выполняют из плиток, уложенных на цементном растворе по слою гидроизоляции.

Плита балконов и лоджий по наружному периметру должна иметь капельник. Ограждение лоджий выполняется в виде металлической решетки, стойки которой заделывают в гнездах балконной плиты, а поручень крепят к стене, и экранов. Экраны могут быть металлические, из асбестоцементных листов, стеклопластика, армированного стекла.

Плиты перекрытий встроенных лоджий панельных зданий опирают на несущие боковые внутренние железобетонные стены, которые требуют дополнительно утепляющих конструкций в виде отдельных доборных панелей наружных стен или объёмных элементов.

Особенность конструктивного решения выносных лоджий заключается в опасности возникновения разности осадочных деформаций лоджий и здания, особенно при большой этажности, так как перекрытия таких лоджий опираются на приставные боковые панельные стенки - "щёки".

Поэтому в многоэтажных зданиях проектируются конструкции навесных лоджий, "щёки" которых крепят на поперечные внутренние стены.

Боковые стены выносных лоджий проектируются несущими только в зданиях малой и средней этажности. При этом для обеспечения совместной осадки лоджий и здания стены лоджий опирают на участки фундаментов поперечных внутренних стен.

В каркасных панельных зданиях плиты балконов (лоджий) работают по балочной схеме, опираясь на консоли колонн, благодаря чему исключается передача нагрузки на наружные стены. При этом производится изоляция вертикальных и горизонтальных сопряжений панелей наружных стен по принципу дренированного стыка.

При проектировании балконов и лоджий необходимо обеспечивать отвод воды от наружных стен.

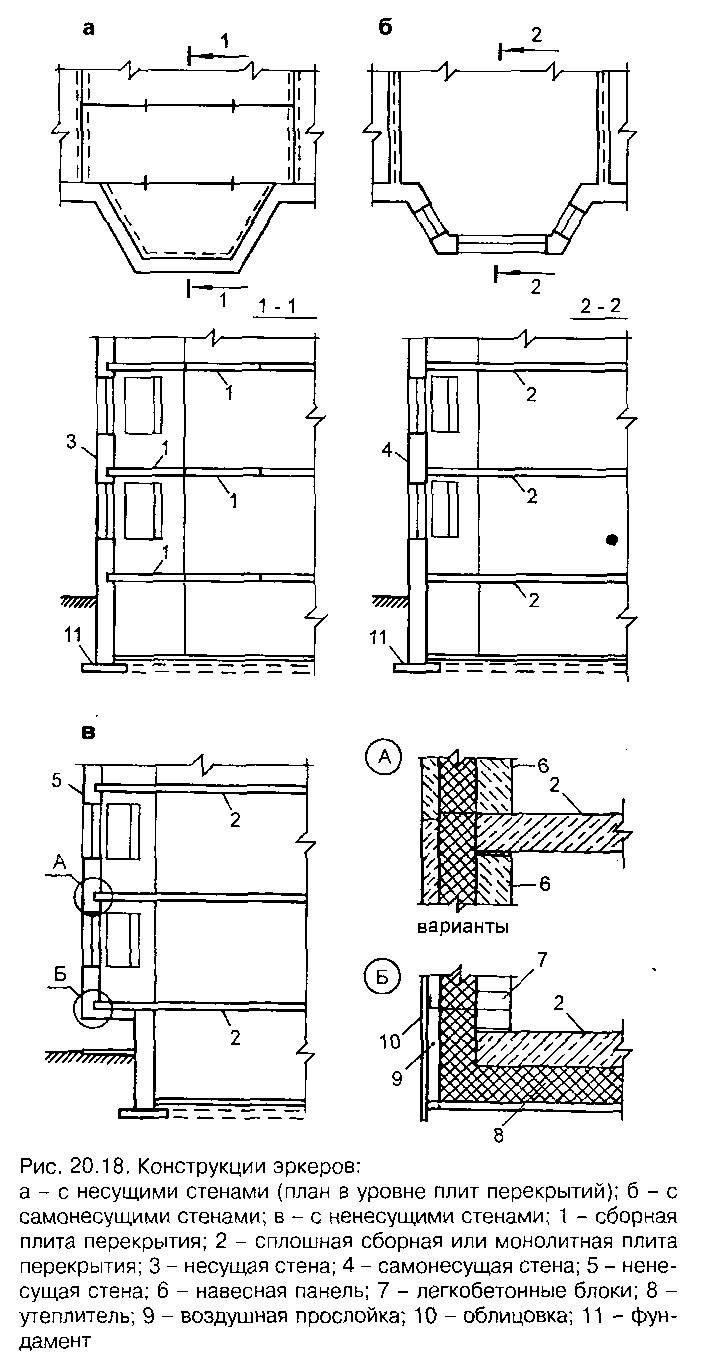

49. Назначение эркеров. Конструктивные решения эркеров крупнопанельных зданий

ЭРКЕР- выступающая из плоскости фасада часть помещения в жилых зданиях .Имеет оконные проемы

Или сплошное остекление. Эркеры устраивают либо на всю высоту здания с опиранием на собственные фундаменты, либо на один или несколько этажей с разными видами опирания. Форма эрк. бывает треугольной, прямоугольной, трапециевидной, полукруглой и тд. В здания с несущими наружными стенами несущая конструкция эркера состоит из консольных плит( как у балкона), поэтажных консолей и плит, или мощных консолей-кронштейнов,расположенных в основании эркера, несущих вес эркера всех вышележащих этажей.

В зд. с несущими поперечными стенами и наружными стенами из навесных панелей целесообразно устраивать приставные эркеры, опирающиеся на фундамент, а стены эркеров включать в систему несущих стен дома.

В каркасных зданиях эркеры устраивают в виде поэтажных консольных выпусков панелей междуэтажных перекрытий, расчитаных на условия восприятия нагрузок от наружных стен из керамзитобетона или из трехслойных панелей.

Междуэтажные перекрытия в многоярусных эркерах решают аналогично основным междуэтажным перекрытиям.

Нижнее перекрытие висячего эркера должно быть утеплено с учетом климатич.условий и снабжено пароизоляционным слоем со стороны внутреннего помещения, то есть между полом и утеплителем. В эркере применяют наиболее эффективный утеплитель, позволяющий ограничить его толщину 40-50 мм. Верхнее перекрытие эркера решают как совмещенную крышу. Эркер может быть завершен скатной крышей чердачного типа, верхнее несущее перекрытие эркера выполняют как обычное чердачное перекрытие
