Технические характеристики
Рис.61. Автобетоносмеситель АБС-9 ДА (МАЗ 551605).
Таблица 23
Технические характеристики

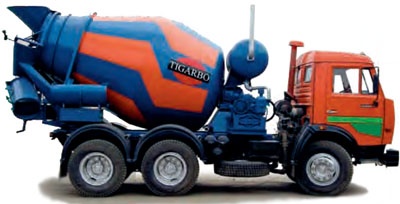

Рис.62. Автобетоносмеситель 69363B (АБС-5DА)
(шасси КамАЗ-55111 6×4).
Автобетоносмеситель предназначен для транспортирования отдозированных сухих компонентов бетонной смеси, перемешивания ее в пути следования и доставки готовой бетонной смеси на строительный объект.
Таблица 24
Технические характеристики
Модель |
69363В (АБС-5DА) |
Полезный объем смесительного барабана, м3 |
5,0 |
Геометрический объем смесительного барабана, не более, м3 |
9,0 |
Частота вращения смесительного барабана, об/мин |
0–14 |
Высота загрузки, мм |
3530 |
Высота выгрузки бетонной смеси, м |
0–2 |
Вместимость бака для воды, л |
600 |
Тип привода смесительного барабана |
гидравлический от автономного двигателя Д-144 |
Потребляемая мощность привода смесительного барабана, кВт |
37 |
Темп выгрузки бетонной смеси, м3/мин |
1 |
Масса, кг |
|
— технологического оборудования |
3755 |
— снаряженная |
10435 |
— перевозимой бетонной смеси, не более |
10915 |
— полная, не более |
22400 |
Распределение полной массы, кг, не более |
|
— на переднюю ось |
5550 |
— на заднюю тележку |
16850 |
Габаритные размеры, мм (длина × ширина × высота) |
7500×2500×3500 |
Максимальная скорость движения при полной загрузке (незагруженный), км/ч |
50 (75) |
Базовое шасси Модель |
KамAЗ-55111 |
Двигатель Модель |
740.31 (Евро-2) |
Тип |
дизельный с турбонаддувом |
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
240 (176) |

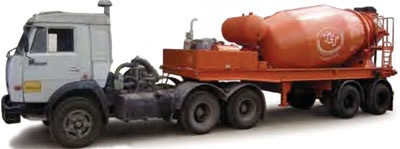

Рис.63. Автобетоносмеситель 993710 (СБ-211) (тягач КамАЗ-54115 6×4).
Таблица 25
Технические характеристики
Модель |
993710 (СБ-211) |
Полезный объем смесительного барабана, м3 |
8 |
Полезная грузоподъемность, кг |
16000 |
Вместимость бака для воды, л |
450 |
Привод смесительного барабана |
гидромеханический от автономного двигателя Д-145-Т |
Частота вращения смесительного барабана, об/мин |
|
— при загрузке и перемешивании |
6,5–14 |
— при выгрузке |
6,5–10 |
Высота загрузки смесительного барабана, мм |
3600 |
Высота выгрузки смесительного барабана, мм |
600–2200 |
Масса технологического оборудования (без полуприцепа), кг |
6200 |
Масса бетоносмесителя (без тягача), кг |
|
— снаряженная/полная |
9590/25590 |
Распределение нагрузки от полной массы бетоносмесителя, кг, не более: |
|
— на седельное устройство тягача |
8820 |
— на дорогу через шины тележки |
16770 |
Габаритные размеры автобетоносмесителя, мм |
|
(длина×x ширина × высота) |
11400x2500x3600 |
Максимальная скорость движения а/бетоносмесителя при полной нагрузке, км/ч |
60 |
Тягач |
|
Модель |
KамAЗ-54115 |
Двигатель |
|
Модель |
740.31 (Евро-2) |
Тип |
дизельный с турбонаддувом |
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
240 (176) |

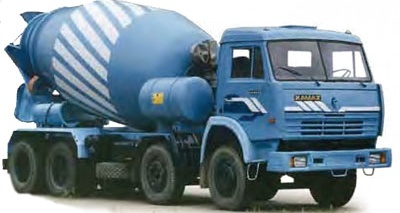

Рис.64. Автобетоносмеситель 581450 (СБ-239) (шасси КамАЗ-6540 8×4).
Таблица 26
